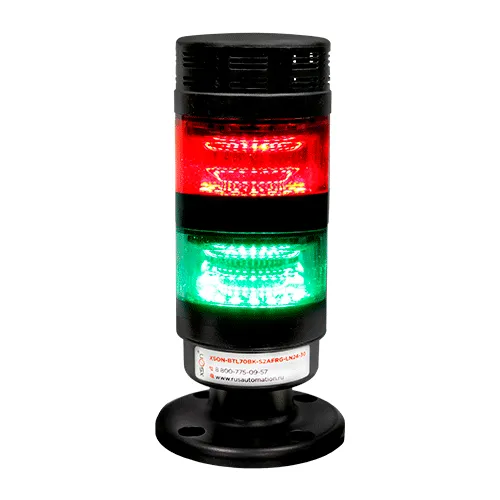

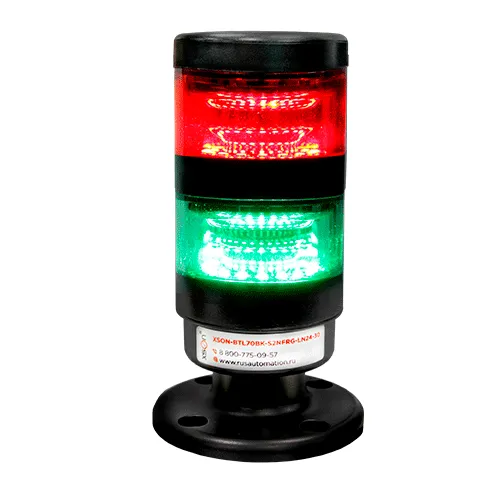

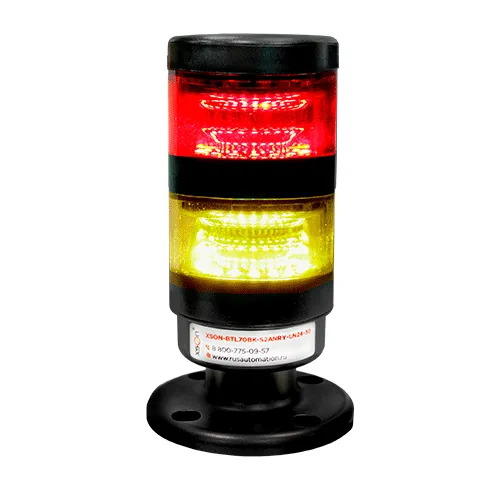

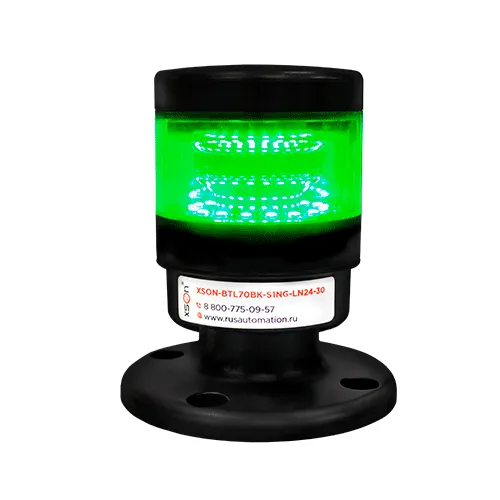

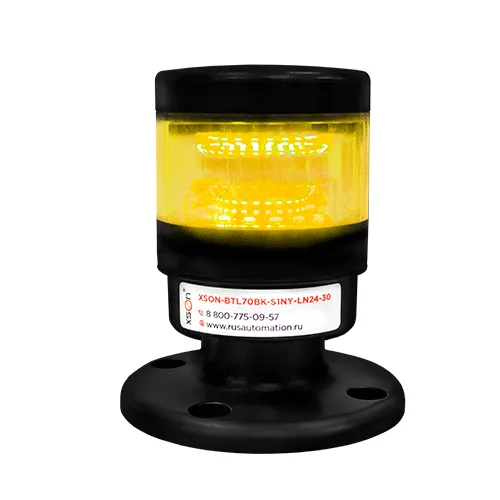

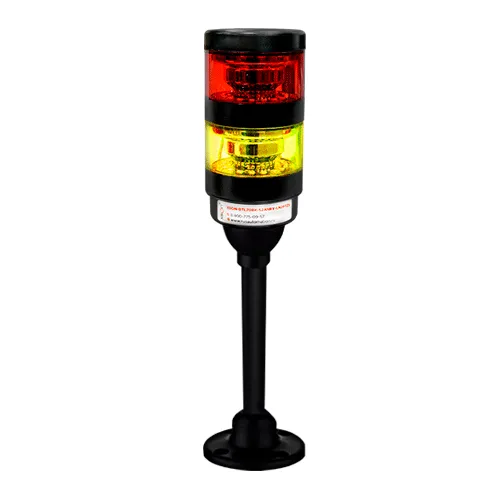

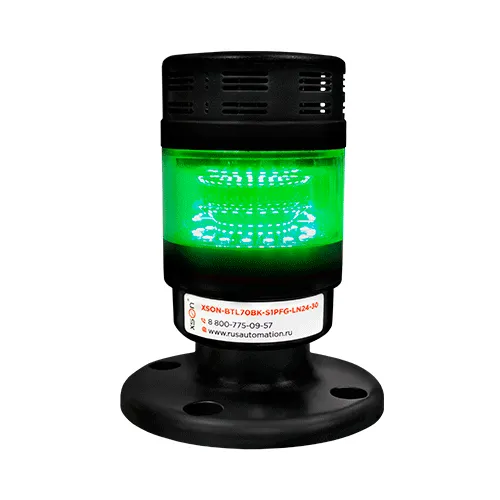

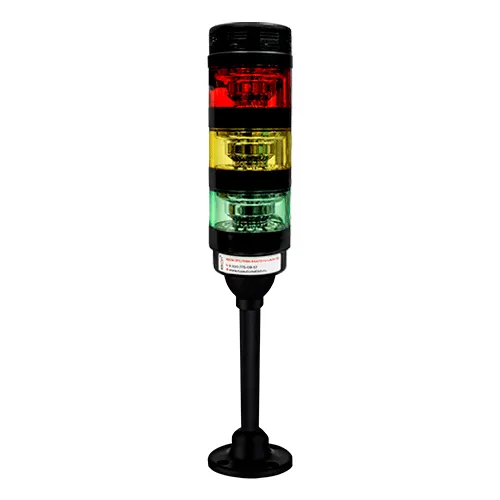

Светосигнальные колонны XSON серии BTL70BK

Назначение колонн XSON серии BTL70BK

Светосигнальные колонны XSON серии BTL70BK предназначены для подачи постоянного или переменного сигнала о состоянии оборудования путем свечения сегментов определенным цветом и звукового оповещения (при выборе модели с зуммером). Конструктивно это сборка из светящихся при подаче питания сегментов, каждый из которых – самостоятельный источник света с LED-элементами в корпусе с цветным плафоном.

Практическое применение светосигнальных колонн XSON BTL70BK предусматривает монтаж в хорошо видимых местах и соединение с источником питания через цепь с управляющими компонентами для активации одного или нескольких сигнальных сегментов и/или зуммера. Основным условием полноценного использования колонны остается хорошая доступность для визуального восприятия и применение интуитивно понятной системы расшифровки цветных и звуковых сигналов.

Особенности колонн XSON серии BTL70BK

Конструкция светосигнальных колонн XSON BTL70BK предусматривает несколько особенностей формата, монтажа, принципа использования. При разработке были учтены основные запросы пользователей в части информативности средства оповещения и возможности адаптации к производственным условиям.

Особенности и преимущества решения:

• колонна представляет собой модульное устройство, состоящее из световых сегментов (возможен также зуммер), базового элемента, крышки и системы крепления;
• каждый сегмент имеет собственный источник света и прозрачный плафон из окрашенного поликарбоната для формирования светового потока;
• конструкция позволяет устанавливать сегменты в любом порядке, извлекать их, перемещать в составе колонны, включать и выключать по одному или группами;

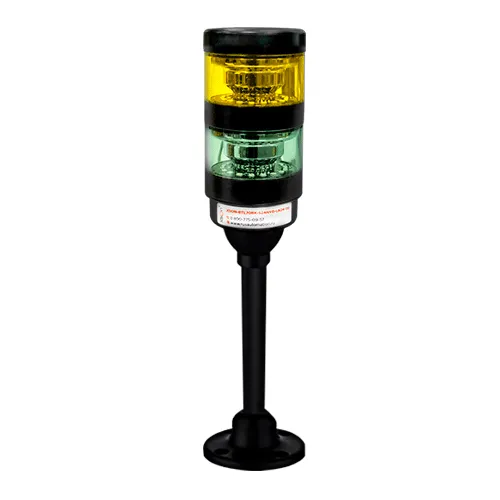

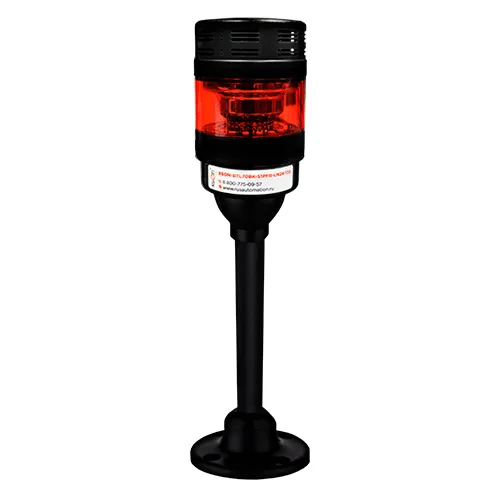

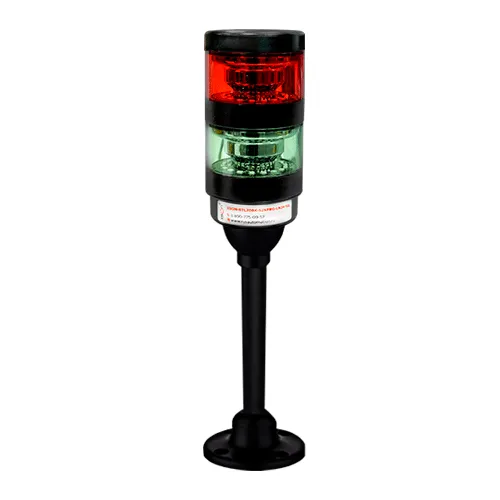

• предусмотрено несколько вариантов монтажа: на основание с отверстиями под винты, на удлинительную трубку с основанием, на резьбовой стержень с креплением в отверстие с помощью гайки и шайбы.

Световые сигналы отдельных модулей не смешиваются при одновременном свечении, не вводят в заблуждение подсвечиванием снизу и сверху.

Подключение светосигнальной колонны производится через средства управления электрической цепью. Это выключатели, релейные группы, контакты и размыкатели, при необходимости можно использовать связанные с автоматикой управления устройства и приборы. В электрической схеме многокомпонентной колонны с несколькими сегментами использованы провода разных цветов, существенно упрощающие монтаж и подключение за счет совпадения цвета изоляции провода и светопропускающего плафона.

Принцип работы колонн XSON серии BTL70BK

По принципу работы светосигнальная колонна XSON серии BTL70BK является световым и звуковым сигнализатором с электрическим питанием и дистанционным управлением. При замыкании цепи питания одного или нескольких контуров происходит активация светодиодного источника света, при наличии по тому же принципу включается зуммер. Простая схема подключения позволяет использовать каждый сегмент и звуковой канал оповещения в режиме постоянной индикации, непрерывного или прерывистого звука.

Принцип сигнализации интуитивно понятен, предполагает виды оповещения, привлечения внимания по цвету сигнала, например:

• красный – неисправность оборудования, аварийная остановка линии, отдельной единицы, участка, автоматизированного или роботизированного рабочего места;
• желтый – плановая остановка оборудования или сигнал о необходимости присутствия ремонтного персонала;
• зеленый – активность оборудования, штатный режим работы и т.п.

При инструктировании персонала по настройкам системы сигнализации цвета можно использовать для обозначения запретной зоны, участка с повышенной опасностью, разрешения или запрета на проход, привлечения внимания к внутрицеховому транспорту или иному механизму.

Применение колонн XSON серии BTL70BK

Светосигнальные колонны BTL70BK используются в промышленности и строительстве, на инфраструктурных и транспортных объектах в условиях возможности надежного монтажа, подключения питания и обеспечения видимости всех сегментов. Область применения охватывает различные виды оборудования от автоматизированных рабочих мест и участков линий до транспортеров и норий, конвейеров, грузоподъемных и транспортных устройств.

Отдельный сегмент или сборка может применяться как сигнал оповещения о доступе – при соединении с концевыми выключателями красный и зеленый цвета дают информацию об открытии и закрытии дверей, люков, защитных ограждений. Допустимо использование колонны или сегмента для подачи сигнала о проследовании беспилотных и дистанционно управляемых устройств, временном запрете или разрешении приблизиться к источнику повышенной опасности.

Технические характеристики колонн XSON серии BTL70BK

Базовые технические характеристики светосигнальных колонн:

• цвет корпуса – черный
• количество светящихся сегментов – максимум 3
• звуковой сигнал – без звука, постоянный регулируемый, прерывистый регулируемый; интенсивность – 95 дБ
• цвета модулей – красный, желтый, зеленый
• способ подключения – кабель 1 м
• напряжение питания 24 В DC
• класс защиты IP53 (с зуммером), IP65 (без зуммера)
• монтаж на основание, металлическую трубку с использованием резьбовых переходников

Документация

Для полного раскрытия информации о характеристиках и возможностях применения светосигнальных колонн XSON серии BTL70BK предлагаем изучить паспорт от производителя.

• Каталог сигнальных колонн XSON серии BTL70BK
• Паспорт на светосигнальные колонны XSON серии BTL70BK
