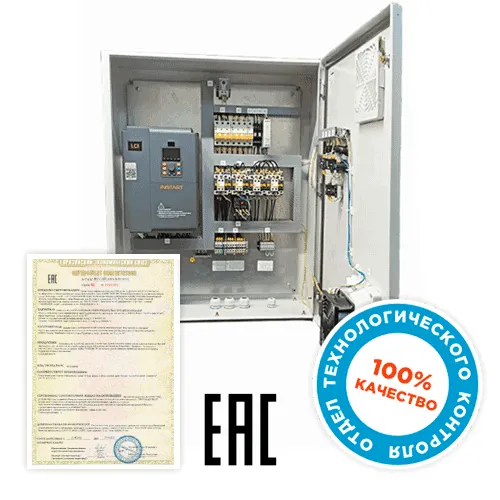

ШУН по давлению двумя насосами (1 раб./1 рез.)

Особенности шкафов управления ШУН-ЧРП-21

• Автоматический режим – работа через ПЧ по поддержанию заданного давления (по ПИД закону)
• Ручной режим – работа через ПЧ по заданной частоте
• Защита от обрыва датчика давления
• Ручное переключение между насосами
• Режим сна – при достижении заданного давления и нулевом расходе происходит отключение насоса
• Автоматический пуск после отключения питания
• Активное охлаждение шкафа

Применение ШУН по поддержанию давления в системе двумя насосами

Шкаф управления насосами ШУН-ЧРП-21 применяется в системах теплоснабжения, кондиционирования, ГВС, ХВС и пр. Может использоваться для управления циркуляционным насосом, насосом подпитки, скважинным насосом в системах водоснабжения, управления насосом в безбашенных системах подачи воды и пр.

Технические характеристики ШУН-ЧРП-21

• Основное устройство запуска: преобразователь частоты
• Количество подключаемых насосов: 2
• Количество двигателей в работе: 1
• Номинальная мощность: от 0,75 до 75 кВт
• Климатическое исполнение: УХЛ4
• Степень защиты: IP54

Схема подключения

Код заказа

Смотрите все видео, где вам удобно

Сертификаты

• Сертификат соответствия ЕАЭС на шкафы управления ШУН

Документация

• Лист технических данных ШУН-ЧРП-21
• Руководство по эксплуатации ШУН-ЧРП-21
• Опросный лист на шкафы управления насосами (ШУН)
