Шариковые пневмовибраторы XSON в Москве

Назначение пневмовибраторов XSON серии K

Пневматический шариковый вибратор с помощью сжатого воздуха создает высокочастотные колебания, необходимые для непрерывного движения  работы различного технологического оборудования.

Во время работы вибратора генерируемые им колебания передаются к узлам, на которых он закреплен. Это могут быть элементы производственных конвейеров, транспортеров, вибрационных сит, желобов, используемых для подачи:

• Сыпучих материалов;
• Мелкодисперсных твердых составов;
• Штучных единиц производимого товара;
• Заготовок будущих устройств;
• Зерновых сельхозкультур, продуктов их переработки, прочее.

Благодаря вибрациям исключается заторы в узлах оборудования, по которым передаются перечисленные вещества, поддерживается нормальная функциональность используемой техники.

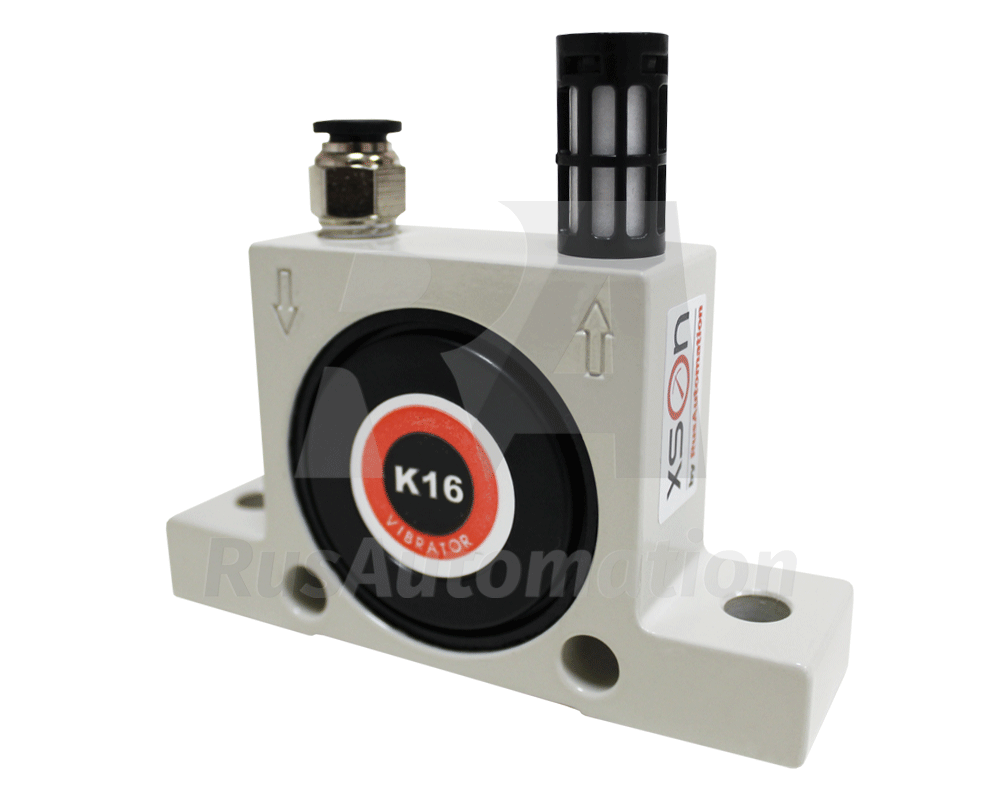

Особенности пневмовибраторов XSON K

Корпус вибраторов изготавливается из алюминия, что обеспечивает им небольшой вес и устойчивость к коррозии. Внутри корпуса помещен стальной шар, вращающийся по закаленным направляющим. Чтобы шар не выпадал, корпус с обеих сторон закрыт нейлоновыми крышками. Они дополнительно играют роль заглушек, которые защищают промышленный пневмовибратор от попадания внутрь пыли и влаги. Благодаря такому исполнению устройства могут нормально функционировать в условиях промышленной среды с высокой концентрацией пыли и повышенной влажностью.

Подача сжатого воздуха и его отвод осуществляется через впускные/выпускные отверстия с трубной резьбой. Применение этого типа резьбы обеспечивает хорошую плотность прилегания воздуховода к отверстию и, соответственно, высокую герметичность соединения. Для надежного крепления вибратора в любых труднодоступных местах в его корпусе предусмотрены два горизонтальных и два вертикальных монтажных отверстия.

Компания РусАвтоматизация, владеющая брендом XSON, следит за качеством продукции и проверяет контрактных производителей на соответствие высоким требованиям, предъявляемым к бренду.

Принцип работы пневматического шарикового вибратора XSON K

От компрессора сжатый воздух подается через впускной канал литого корпуса и поступает в желоб круглой формы. Воздушные потоки заставляют шар хаотично двигаться и ударяться о стальные закаленные стенки желоба. Вследствие таких движений возникают вибрации, сила и частота которых зависит от давления подаваемого воздуха. Выходит воздух с желоба через выпускной канал. Уровень шума во время работы вибратора не превышает 75…95 дБА.

Пневматический вибратор будет отказоустойчиво работать только при подаче на его вход отфильтрованного сухого воздуха. Если в нем будут присутствовать частицы пыли и влаги, они вызовут преждевременный износ и коррозию стального шара и направляющих. Поэтому, для работы с пневмовибраторами следует использовать компрессоры с осушителями воздуха. Чтобы обеспечить бесперебойную работу зимой, внутрь вибратора рекомендуется впрыскивать немного этилового спирта или антифриза.

Применение пневматических шариковых вибраторов XSON

Промышленный шариковый вибратор XSON K – это компактное малогабаритное устройство с регулируемой частотой генерируемых вибраций. Меняется частота вследствие контролируемой подачи сжатого воздуха.

Пневмовибраторы получили широкое практическое применение, они позволяют:

• Улучшить поток сыпучих материалов, подаваемых из бункера, желоба или воронки;
• Исключить блокирование подающих контейнеров транспортируемыми изделиями;
• Улучшить укладку материалов в формах и контейнерах;
• Эффективно разделять разноразмерные частицы с помощью вибрирующего решета.

Шариковые пневмовибраторы серии К предназначены для использования при максимальной рабочей температуре не выше +100°С.

	Вибролотки для транспортировки и подачи сыпучих материалов		Пневмовибраторы для равномерной подачи сыпучих материалов
	Шариковые пневмовибраторы XSON в производстве круп и пищевых продуктов		Шариковый пневмовибратор для стряхивания муки и крахмала в бункере

Технические характеристики серии K

На выбор есть много моделей с разными рабочими параметрами. Пневмовибратор будет нормально выполнять возложенные на него задачи, если правильно выбрать его характеристики (частота, сила удара, потребление воздуха) и монтажные размеры. Чтобы покупаемый вибратор точно подошел под условия эксплуатации, рекомендуется обращаться за помощью к специалистам, которые помогут подобрать нужную модель и ее артикул для оформления заказа.

Устройство и габаритные размеры шарового пневмовибратора

Пневмовибратор шариковый состоит из следующих конструкционных элементов:

Штампованный корпус из алюминиевого сплава (1) Стальные закаленные направляющие со шлифованной поверхностью (2) Нейлоновые заглушки (3) Закаленный стальной шарик (4) Впускной и выпускной канал для подачи и отвода воздуха (5, 6) Монтажные отверстия для фиксации к основанию (7) Монтажные отверстия для бокового крепления (8)

Габаритные размеры:

Видео

Сертификаты

• Сертификат соответствия ГОСТ ISO 18652-2014 на пневмовибраторы XSON
• Декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования» на пневмовибраторы XSON

Документация

• Каталог пневматических вибраторов XSON
• Технический паспорт на шариковые пневмовибраторы XSON-K
