Сенсорные панели оператора TP70P в Москве
Сенсорные панели оператора TP70P производства Delta Electronics с встроенными программируемыми логическими контроллерами разработаны для управления технологическими процессами и работы в рамках автоматических систем управления. Встроенный ПЛК и цветной сенсорный дисплей позволяет серии TP70P выполнять больше функций, чем стандартной операторской панели.
|
Хит
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: TP70P-22XA1R
Сенсорная панель оператора TP70P-22XA1R с ПЛК имеет возможность одновременного подключения к нескольким внешним устройствам, включая сервоприводы и температурные датчики. Сенсорная панель TP70P-22XA1R идеально подходит для контроллеров Delta Electronics.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
|
Советуем
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: TP70P-21EX1R
Сенсорная панель оператора TP70P-21EX1R с ПЛК имеет возможность одновременного подключения к нескольким внешним устройствам, включая сервоприводы и температурные датчики. Сенсорная панель TP70P-21EX1R идеально подходит для контроллеров Delta Electronics.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: TP70P-RM0
Сенсорная панель оператора TP70P-RM0 с ПЛК имеет возможность одновременного подключения к нескольким внешним устройствам, включая сервоприводы и температурные датчики. Сенсорная панель TP70P-RM0 идеально подходит для контроллеров Delta Electronics.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
Быстрый просмотр
|
Срок отгрузки 180 дн.

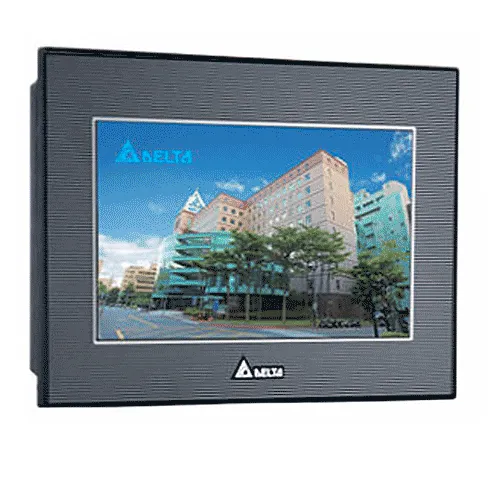

Артикул: TP70P-16TP1R
Сенсорная панель оператора TP70P-16TP1R с ПЛК имеет возможность одновременного подключения к нескольким внешним устройствам, включая сервоприводы и температурные датчики. Сенсорная панель TP70P-16TP1R идеально подходит для контроллеров Delta Electronics.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
Особенности сенсорных панелей оператора TP70P
Сенсорная панель оператора TP70P с ПЛК имеет возможность одновременного подключения к нескольким внешним устройствам, включая сервоприводы и температурные датчики. Сенсорная панель TP70P идеально подходит для контроллеров Delta Electronics.
В рамках серии TP70P разработаны четыре модели, отличающихся количеством и типом имеющихся входов и выходов для работы, а также пятая модель RM0 только с расширением RS-485 без дополнительных входов/выходов. Варианты исполнения позволяют подобрать модель, исходя из требований к подключению внешнего оборудования.
Достоинства сенсорных панелей оператора TP70P
Наличие в устройстве ПЛК значительно расширяет функциональные возможности панели оператора TP70P с сенсорным управлением. Преимущества серии перед другими панелями оператора не ограничиваются только наличием программируемого логического контроллера и сенсорного управления.
Полноцветный сенсорный жидкокристаллический TFT-дисплей имеет разрешение 800x480 пикселей и способен отображать больше 60 тысяч цветов и обеспечивает отличную визуализацию информации, включая диаграммы, графики, индикаторы и счетчики дистанции.
Встроенный порт USB позволяет загружать программы напрямую с внешних носителей информации. Кроме того, панель оператора TP70P с сенсорным дисплеем имеет возможность прямого подключения к температурным датчикам через специальные порты. Все входы устройства поддерживают высокоскоростное подключение.
Интегрированный в панель ПЛК позволяет создавать программы продолжительностью до 8000 шагов и запоминать 5000 слов. Связь с ПЛК поддерживается через отдельный коммуникационный порт.
Принцип работы TP70P
Сенсорные панели оператора TP70P с ПЛК работают по стандартной схеме работы панелей оператора. Отличие заключается в возможности использования панели оператора TP70P для управления оборудованием с помощью сенсорного дисплея и в качестве ПЛК.
После установки панели в предусмотренное рабочее место в оборудовании происходит настройка работы и создание пользовательских экранов в среде программирования. Специально для этого производитель разработал программное обеспечение:
- для непосредственного программирования сенсорной панели оператора TP70P предусмотрена программа TPEditor,
- для работы с встроенным ПЛК разработаны две программы – WPLSoft и ISPsoft.
Программное обеспечение позволяет легко произвести настройку в соответствии с требованиями рабочего оборудования.
Экраны пользователя передаются на панель и воспроизводятся на дисплее устройства в процессе работы оператора. Сенсорная панель TP70P с ПЛК позволяет отслеживать рабочие процессы в реальном времени, вносить изменения в работу оборудования, создавать отчеты, программировать логику работы внешнего оборудования и многое другое.
Области применения сенсорных панелей TP70P с ПЛК
Сенсорные панели оператора TP70P с ПЛК имеют широкие возможности применения. Совмещение функций ПЛК с сенсорной панелью позволяет серии TP70P заменять несколько устройств для управления рабочим оборудованием.
Благодаря этому панели TP70P могут применяться во многих отраслях промышленности, решая такие задачи:
- управление простыми станками, машинами и механизмами;
- организация разнообразных локальных систем управления различным оборудованием;
- управление конвейерными лентами;
- контроль работы текстильного, печатного, пищевого и других видов оборудования;
- организация системы автоматического управления зданиями («умный дом»).
Помимо этого, панель оператора TP70P может свободно использоваться в любых областях, где необходимо обеспечить управление и контроль работы оборудования и систем.
Технические параметры сенсорных панелей TP70P
Сенсорная панель оператора TP70P с ПЛК разработана с учетом стандартных требований, предъявляемых рабочим оборудованием. Благодаря этому панель оператора TP70P с сенсорным управлением может широко использоваться в современном производстве.
В таблице приведены подробные технические характеристики устройств, характериные для серии TP70P:
| Характеристики дисплея | Тип | TFT LCD |
| Цветность | 65535 цветов | |
| Разрешение | 800x400 пикселей | |
| Подсветка | 20000 часов при 25oC | |
| Размеры | 7 дюймов (154x85мм) | |
| Flash память | 128Мб | |
| Порт для загрузки программы | USB (COM1) | |
| Последовательный COM-порт | COM2 | RS-485 (RS-232 для модели RM0) |
| COM3 | RS-485/RS-422 (RS-485 для модели RM0) | |
| Слот расширения | Не предусмотрен | |
| Часы реального времени (RTC) | Есть | |
| Кнопки управления | Сенсорные | |
| Необходимое напряжение питания | 24В постоянного тока (-10%~+20%) | |
| Тип аккумулятора | 3В-литиевая батарея CR2032x1 с ожидаемым сроком работы 5 лет | |
| Громкость сигнального устройства | 85дБ | |
| Используемое охлаждение | Естественное охлаждение воздушными потоками | |
| Температура работы | 0oC~50oC | |
| Температура хранения | -20oC~+60oC | |
| Требования к влажности среды | 10%~90%RH (0~40oC); 10%~55%RH (41~50oC) | |
| Защита от вибрации | в соответствии с IEC61131-2, IEC 68-2-6 (TEST Fc); при частоте от 5Гц до 8,4Гц – 3.5mm; при частоте от 8,4Гц до 150Гц – 1,0g | |
| Защита от внешних ударов | в соответствии с IEC61131-2, IEC 68-2-27 (TEST Ea); 15г продолжительностью 11мс, выдерживает до трех ударов по трем основным осям в каждом направлении (максимум 18 ударов) | |
| Радиоизлучение устройства | в соответствии с CISPR11, Class A; при частоте 30…230МГц: предельное значение – 40dB uV/m; при частоте 230МГц…1ГГц: предельное значение – 47dB uV/m | |
| Электромагнитное излучение устройства | в соответствии с EN61000-4-3, при частоте – 80…2000МГц: предельное значение – 10 V/m | |
| Электростатический разряд | в соответствии с EN61000-4-2, воздушный разряд порядка 8KV, контактный разряд порядка 4кВ | |
| Защита от перенапряжения | в соответствии с EN61000-4-4, силовые линии порядка 1KV, коммуникационные входы/выходы – 500В | |
| Размеры устройства (ШxВxГ) | 205,6x142,6x49 мм | |
| Установочные размеры, мм | 190,5x127,5 мм | |
| Защита передней панели | IP66/NEMA 4 | |
Документация
Панели оператора TP70P с ПЛК и сенсорным дисплеем от компании Delta Electronics поставляются совместно с подробной технической документацией. Каждая модель сенсорной панели TP70P сопровождается программным обеспечением для панели и ПЛК.
Сопроводительные материалы могут включать в себя следующую информацию:
- Обзор панелей оператора с ПЛК TP70P
- Руководство пользователя для сенсорных панелей оператора с ПЛК TP70P
Сертификаты
Все оборудование компании Delta Electronics проходит тщательный контроль и сопровождается международными сертификатами, необходимыми для работы в промышленности. Сенсорные панели оператора TP70P с ПЛК имеют сертификат соответствия стандартам EAC, выданный на основании проведенных испытаний. Это позволяет широко применять устройства в различных производственных процессах.
