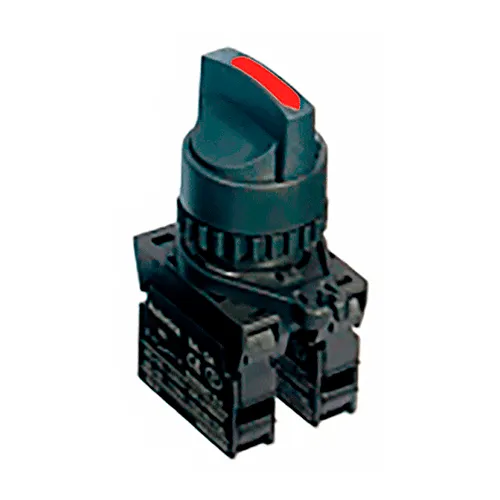

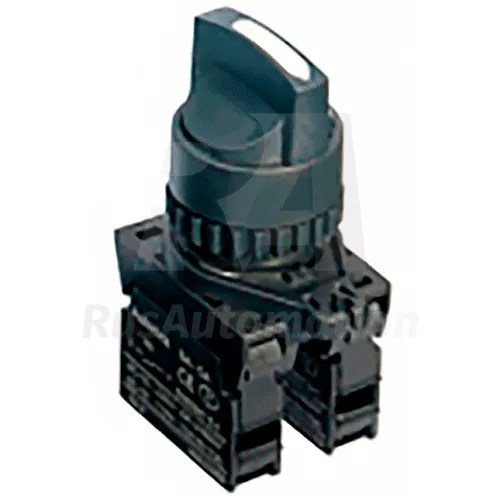

Селекторные переключатели S2SR

Модификации селекторных переключателей S2SR

В рамках серии представлено 8 модификаций переключателей:

• S2SR-S1 — двухпозиционный переключатель с самовозвратом, короткая ручка,
• S2SR-S3 — двухпозиционный переключатель без самовозврата, короткая ручка,
• S2SR-S5 — трехпозиционный переключатель с самовозвратом из двух положений, короткая ручка,
• S2SR-S7 — трехпозиционный переключатель без самовозврата, короткая ручка,
• S2SR-S2 — двухпозиционный переключатель с пружинным самовозвратом, длинная ручка,
• S2SR-S4 — двухпозиционный переключатель без самовозврата, длинная ручка,
• S2SR-S6 — трехпозиционный переключатель с самовозвратом из двух позиций, длинная ручка,
• S2SR-S8 — трехпозиционный переключатель без самовозврата, длинная ручка.

Оперирование	Модель	Блок контактов
2-х позиционный, самовозврат	S2SR-S1(2)◊A(M)	Контакт А – 1EA; Контакт B – нет
	S2SR-S1(2)◊2A(M)	Контакт А – 2EA; Контакт B – нет
	S2SR-S1(2)◊B(M)	Контакт А – нет; Контакт B – 1EA
	S2SR-S1(2)◊2B(M)	Контакт А – нет; Контакт B – 2EA
	S2SR-S1(2)◊AB(M)	Контакт А – 1EA; Контакт B – 1EA
2-х позиционный, без возврата	S2SR-S3(4)◊A(M)	Контакт А – 1EA; Контакт B – нет
	S2SR-S3(4)◊2A(M)	Контакт А – 2EA; Контакт B – нет
	S2SR-S3(4)◊B(M)	Контакт А – нет; Контакт B – 1EA
	S2SR-S3(4)◊2B(M)	Контакт А – нет; Контакт B – 2EA
	S2SR-S3(4)◊AB(M)	Контакт А – 1EA; Контакт B – 1EA
3-х позиционный, пружинный самовозврат из 2 положений	S2SR-S5(6)◊A(M)	Контакт А – 2EA; Контакт B – нет
	S2SR-S5(6)◊2A(M)	Контакт А – нет; Контакт B – 2EA
	S2SR-S5(6)◊B(M)	Контакт А – 1EA; Контакт B – 1EA
3-х позиционный, без возврата	S2SR-S7(8)◊A(M)	Контакт А – 2EA; Контакт B – нет
	S2SR-S7(8)◊2A(M)	Контакт А – нет; Контакт B – 2EA
	S2SR-S7(8)◊B(M)	Контакт А – 1EA; Контакт B – 1EA
3-х позиционный, пружинный самовозврат из правого положения	S2SR-SA(B)◊A(M)	Контакт А – 2EA; Контакт B – нет
	S2SR-SA(B)◊2A(M)	Контакт А – нет; Контакт B – 2EA
	S2SR-SA(B)◊B(M)	Контакт А – 1EA; Контакт B – 1EA
3-х позиционный, пружинный самовозврат из левого положения	S2SR-SC(D)◊A(M)	Контакт А – 2EA; Контакт B – нет
	S2SR-SC(D)◊2A(M)	Контакт А – нет; Контакт B – 2EA
	S2SR-SC(D)◊B(M)	Контакт А – 1EA; Контакт B – 1EA

• Блок индикации не предусмотрен;
• ◊ – Цвета: W(белый), R(красный);
• (M) в названии модели обозначает контакты модульного типа. Модели, не имеющие в обозначении такого символа, являются одиночными;
• Управляющая часть и блок контактов приобретаются отдельно (управляющая часть: полужирным шрифтом, блок контактов: обычным шрифтом);
• Возможно подключение до 2 блоков контактов. Подключайте блоки контактов только по бокам. Исключается подключение блока контактов посередине, он не будет работать.

Преимущества выбора селекторных переключателей S2SR

Селекторные переключатели серии S2SR имеют ряд отличительных особенностей, выгодно отличающих серию от аналогичных устройств:

• возможность выбора двухпозиционной или трехпозиционной модели,
• выступающий тип конструкции,
• короткая ручка переключения положений,
• наличие моделей со встроенной функцией самовозврата,
• съемный блок контактов,
• простая система соединения контактных блоков,
• серебряные контакты высокой прочности,
• повышенная нагрузочная способность,
• корпус высокой степени защиты.

Возможности применения селекторных переключателей серии S2SR

Позиционные селекторные переключатели данной серии применяются для переключения рабочих состояний оборудования, переключения технологических операций, управления производственными процессами. Серия S2SR подойдет для работы в различных отраслях промышленности:

• в пищевой отрасли,
• в сельском хозяйстве,
• в машиностроении и приборостроении,
• в транспортной сфере,
• в строительстве и многих других отраслях.

Переключатели S2SR всех вариантов могут устанавливаться в панели и пульты управления, консоли оператора, а также непосредственно на панели оборудования и машин.

Основные технические характеристики переключателей

Широкие возможности применения селекторных переключателей из серии S2SR обеспечиваются благодаря улучшенным техническим характеристикам прибора:

• габаритные размеры 22,5/25,5мм,
• 2 цветовых решения,
• до 2-х контактных блоков в различном сочетании,
• выдерживаемая нагрузка — не менее 1 000 000 операций,
• защита класса IP52,
• пружинный самовозврат в соответствующих моделях,
• для монтажных панелей толщиной 4мм,
• температура эксплуатации в пределах –15...+55°С.

Габаритные размеры S2SR с короткой ручкой

Габаритные размеры S2SR с длинной ручкой

Размеры выреза панелей

Сертификаты

Возможность применения селекторных переключателей S2SR серии в промышленности подтверждена пройденными проверками с получением необходимых сертификатов качества продукции:

• UL-сертификат
• сертификат CE на селекторные переключатели
• CE-сертификат на переключатели S2SR

Документация

• Каталог Переключатели. Зуммеры. Кнопки Autonics
