Ротаметрические индикаторы расхода потока воды

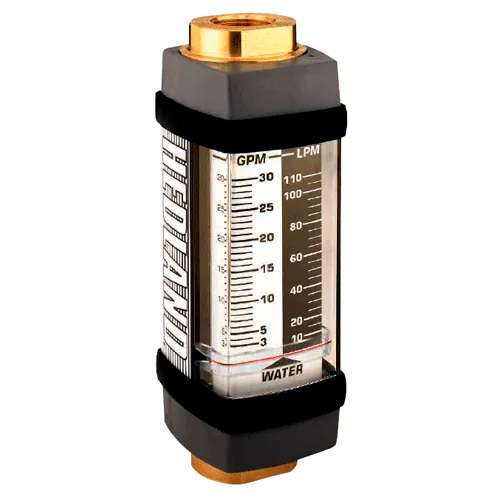

Hedland® H-series 3500/6000 PSI ротаметр для воды и других жидкостей, представлен в нескольких модификациях с латунным/стальным корпусом. Hedland® H-series 3500/6000 PSI пригоден для работы с потоком до 1000 л/мин под высоким давлением (до 414 бар).
Hedland® H-series 3500/6000 PSI модель H-series для работы под высоким давлением. Прибор предназначен для измерения расхода воды в диапазонах от 0,1 до 1000 л/мин. На выбор доступны исполнения с латунным корпусом и с корпусом из нержавеющей стали. Точность измерения сохранена на уровне 2%.
Ротаметры выпускаются в нескольких исполнениях, каждое из которых отличается материалом – латунь или нержавеющая сталь. Прибору не требуется внешнее питание, визуализация обеспечивается поплавковым индикатором.
Преимущества ротаметрических индикаторов расхода потока воды
- Прямой принцип снятия данных расхода + возможность монтажа в любом положении
- Работа под высоким давлением (до 414 бар)
- Поворотные шкала с предохранителем (360º)
- Стойкость к вибрации и ударам
- Легко читаемая шкала + возможность исполнения специальных шкал
- Установка не требует выпрямителей потока и специальных приспособлений на трубопроводе
- 7 типоразмеров с возможностью выбора материала корпуса
Применяемость Hedland® H-series 3500/6000 PSI для воды
Применение Hedland® H-series 3500/6000 PSI:
- Измерение расхода воды в условиях высокого давления (до 414 бар) и отсутствия питания (визуальное отображение расхода при помощи стрелочного индикатора);
- Потоки воды и других жидкостей в диапазоне 0,1…1000 л/мин.
Краткие технические характеристики Hedland® H-series 3500/6000 PSI для воды
- Измеряемая среда: вода
- Типоразмеры: ¼", ½", ¾", 1", 1 ¼", 1 ½", 3"
- Диапазон измерения: 0,11…1000 л/мин
- Точность: до ±2%
- Повторяемость: 1%
- Максимальное давление среды: 241/414 бар (в зависимости от материала корпуса)
- Температура измеряемой среды: -29…+116°C
- Индикатор: поплавковый
- Материалы:
- С360 латунный корпус, поршень и конус
- Т303 нержавеющий корпус, С360 латунный поршень и конус
Документация
Подробные технические данные и чертежи приведены в документации на Hedland® H-series 3500/6000 PSI для воды:
