Роликовые пневмовибраторы XSON в Москве
Пневматические роликовые вибраторы – устройства вибрационных систем для эффективного опорожнения бункеров, силосов, вибросит и вибростолов.
|
Советуем
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: XSON-R-65
XSON-R-65 - роликовый пневмовибратор применяется для опорожнения бункеров и силосов, на вибростолах и виброситах, при транспортировке мелкодисперсных порошков, на пневмотрубопроводах.
|
4 533 руб./шт
-
+
Заказать
|
||||||||||
В наличии Быстрый просмотр
|
В наличии: Достаточно
Артикул: XSON-R-100
XSON-R-100 - роликовый пневмовибратор применяется для опорожнения бункеров и силосов, на вибростолах и виброситах, при транспортировке мелкодисперсных порошков, на пневмотрубопроводах.
|
9 763 руб./шт
-
+
Заказать
|
||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: XSON-R-80
XSON-R-80 - роликовый пневмовибратор применяется для опорожнения бункеров и силосов, на вибростолах и виброситах, при транспортировке мелкодисперсных порошков, на пневмотрубопроводах.
|
7 344 руб./шт
-
+
Заказать
|
||||||||||
В наличии Быстрый просмотр
|
В наличии: Мало

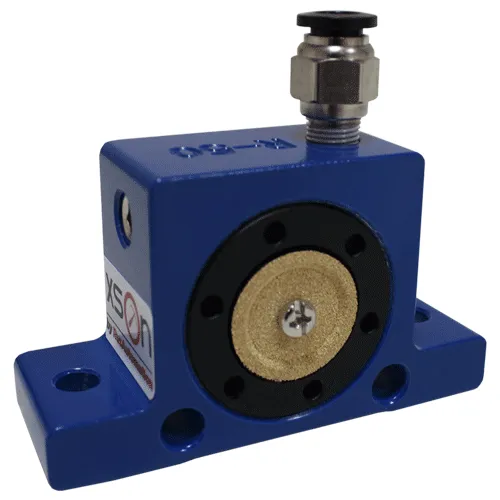

Артикул: XSON-R-50
XSON-R-50 - роликовый пневмовибратор применяется для опорожнения бункеров и силосов, на вибростолах и виброситах, при транспортировке мелкодисперсных порошков, на пневмотрубопроводах.
|
3 264 руб./шт
-
+
Заказать
|
||||||||||
Назначение пневмовибраторов XSON серии R
Высокочастотные пневмовибраторы используют в системах перемещения и уплотнения мелкодисперсных фракций различных материалов и пищевой продукции.
Пневмовибраторы роликового типа применяют для более активного продвижения мелких частиц различных веществ по транспортировочным каналам и внутри ограниченных форм. Благодаря пневматическому приводу интенсивность перемещений частиц регулируется давлением сжатого воздуха. Частота вибраций изменяется посредством регулировки подачи воздуха к пневмовибратору.
Компания РусАвтоматизация, владеющая брендом XSON, следит за качеством продукции и проверяет контрактных производителей на соответствие высоким требованиям, предъявляемым к бренду.
Особенности конструкции пневмовибраторов XSON R
Роликовый пневмовибратор – компактное пневматическое устройство, корпус которого штампуется из алюминиевой заготовки. Внутри корпуса расположено отверстие для стального кольца-желоба, в котором размещен стальной ролик, способный свободно вращаться. Внутри корпуса ролик удерживается двумя пластиковыми крышками, закрывающими отверстия в боковой части. Монтаж вибратора может осуществляться в горизонтальной и вертикальной плоскости. Для этого в корпусе есть два вертикальных и два горизонтальных отверстия.
Конструкция пневмовибратора изображена на рисунке:
|
|
Принцип работы пневматического роликового вибратора XSON R
Пневматические вибраторы работают по принципу генерирования вибраций различной амплитуды, которые способствуют перемещению мелкофракционных частиц. Вибрации создаются стальным роликом, который совершает вращение внутри стального желоба под воздействием потоков сжатого воздуха. Он подается внутрь желоба по воздушной канавке, в которую попадает через одно из 2-х впускных отверстий. Они высверлены в алюминиевом корпусе под углом 90° друг к другу. Неиспользуемое отверстие временно закрывается пробкой-заглушкой, поставляемой вместе с вибратором. Отверстия имеют стандартную трубную резьбу, посредством которой соединяются с воздуховодом.
Частота вибраций и сила воздействия на стенки стального желоба зависят от давления подаваемого воздуха. Регулируя его подачу, можно менять интенсивность и амплитуду вибраций. Выброс оставшегося воздуха происходит через крышку из ударопрочного пластика. Шум, генерируемый пневмовибраторами, не превышает 100 дБА.
Применение пневматических роликовых вибраторов XSON
Роликовые пневмовибраторы исключают создание заторов мелкодисперсных частиц, которые могут слипаться друг с другом. Промышленные вибраторы нашли широкое практическое применение. Они помогают:
- опорожнять бункеры, желобы, воронки от мелких сыпучих материалов;
- перемешивать мелкодисперсные порошки;
- осуществлять фасовку сыпучих веществ;
- уплотнять бетонную смесь и жидкий пластик, разлитые в формы;
- сепарировать и отделять примеси от порошковой краски с помощью пневматического сита;
- подавать сыпучие материалы по металлическим и пластиковым трубопроводам.
Технические характеристики серии R
Модельный ряд пневматических вибраторов серии R включает пять исполнений устройств с отличающимися рабочими характеристиками для разных размеров систем. Различаются вибраторы и по габаритам, что позволяет легко подобрать наиболее подходящее устройство для использования в той или иной пневматической системе.
- Давление воздуха: 2 / 4 / 6 бар (0,2 / 0,4 / 0,6 МПа);
- Потребление воздуха в мин.: 100…970 л;
- Создаваемая вибрационная сила: 1 070…12 500 Н;
- Частота вибраций: 10 100…36 000 об/мин.
| Модель | Частота (2 бар / 4 бар / 6 бар) |
Сила (2 бар / 4 бар / 6 бар) |
Расход воздуха (2 бар / 4 бар / 6 бар) |
| R-50 | 25 000 / 35 000 / 36 000 об./мин. | 1 070 / 2 920 / 4 220 Н | 100 / 145 / 195 л/мин |
| R-65 | 19 000 / 21 000 / 26 000 об./мин. | 2 730 / 4 830 / 6 120 Н | 200 / 300 / 400 л/мин |
| R-80 | 15 500 / 18 500 / 19 000 об./мин. | 3 000 / 6 090 / 7 450 Н | 290 / 430 / 570 л/мин |
| R-100 | 11 000 / 14 000 / 16 000 об./мин. | 3 750 / 6 750 / 8 900 Н | 370 / 550 / 730 л/мин |
Габаритные размеры
 |
|
Видео
Сертификаты
- Сертификат соответствия ГОСТ ISO 18652-2014 на пневмовибраторы XSON
- Декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования» на пневмовибраторы XSON
Документация
Эксплуатационные характеристики конкретной модели представлены в техническом паспорте. Ознакомиться с параметрами модельного ряда серии R можно в каталоге пневматических вибраторов XSON.
