Расходомеры сыпучих материалов SolidFlow в Москве
SolidFlow - расходомер, разработанный специально для измерения массового расхода сыпучих материалов до 20 т/ч, транспортируемых по металлическим пневмотрубопроводам. Врезная конструкция предназначена для установки в продуктопроводы диаметром до 600 мм.
SolidFlow прошел испытания при измерениях массового расхода: веществ транспортируемых по продуктопроводам, материалов в свободном падении с конвейерных систем, различных порошков, гранулятов и пыли с гранулометрическим составом от 1 нанометра до 1 сантиметра.
Расходомер SolidFlow изготавливается из износостойких материалов, инсталляция и настройка проста и доступна.
Быстрый просмотр
|
Под заказ
Артикул: SolidFlow
SolidFlow расходомер для измерения массового расхода сыпучих материалов, транспортируемых по металлическим пневмотрубопроводам. Врезная конструкция предназначена для установки в продуктопроводы диаметром до 600 мм.
SolidFlow прошел испытания при измерениях массового расхода: веществ транспортируемых... |
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Принцип работы расходомеров SolidFlow
Расходомер SolidFlow использует в своей работе современные достижения микроволновых технологий и предназначен для использования исключительно в металлических транспортных системах.
Преобразование расхода происходит за счет взаимодействия микроволнового поля с транспортируемым материалом и стенками трубопровода.
Энергия электромагнитного поля отражается от частиц контролируемого материала и принимается сенсором прибора. Принятый сигнал обрабатывается встроенной электроникой по частоте/фазе и амплитуде.
Блок обработки работает в режиме счетчика, подсчитывая количество движущихся частиц в единицу времени. Применение частотной селекции отраженного сигнала, подсчитываются только движущиеся частицы, а отраженный сигнал от неподвижных отложений и стенок подавляется. Амплитуда и частота отраженного сигнала не зависит от температуры и давления в продуктопроводе.
Инсталляция и калибровка преобразователя расхода производится непосредственно на месте установки нажатием кнопки и вводом заранее отмеренной калибровочной дозы.
Состав расходомера сыпучих материалов SolidFlow
В комплект измерителя массового расхода сыпучих веществ SolidFlow входят следующие компоненты:
- Муфта и заглушка для монтажа преобразователя расхода;

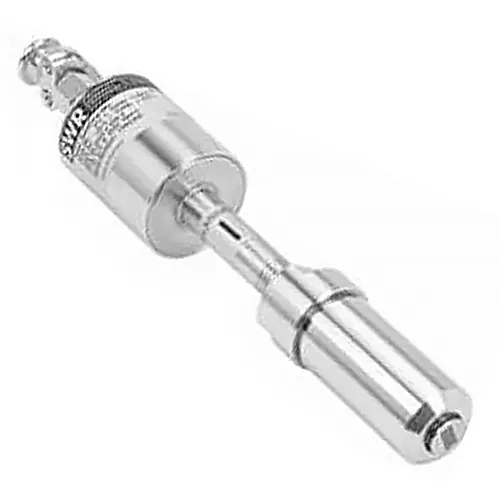

- Микроволновый преобразователь расхода с 2-метровым присоединительным кабелем;
- Модуль цифровой обработки сигналов микроволнового преобразователя расхода со счетчиком;
- Монтажный кабельный бокс для соединения кабеля преобразователя расхода с модулем цифровой обработки.
Применение кабельного бокса для монтажа присоединительных кабелей необязательно, возможно применение других подобных устройств. Но следует помнить, что применение кабельного бокса гарантирует защиту сенсора при неправильном подключении.
Практические примеры применения SolidFlow
Технологические процессы с пропорциональным дозированием
Ингредиенты поочередно насыпаются в бункер, установленный на весы слоями подобно сэндвичу. При необходимости дозирования малых доз составных ингредиентов, точность весов оказывается недостаточной. Это приводит к отсутствию повторяемости технологического процесса и снижению качества продукции. К тому же отсутствует возможность одновременной подачи всех ингредиентов, что значительно увеличивает длительность процесса дозирования и как следствие процесса перемешивания, увеличивая энергозатраты.
Преимущество использования расходомера массового SolidFlow:
Позволяет добиться точного соотношения ингредиентов, высокой воспроизводимости состава смеси, сокращения длительности процесса дозировки.
Системы впрыска топлива
Преимущество применения SolidFlow:
Определяется расход топлива в каждом из трубопроводов, что позволяет регулировать состав топливной смеси для оптимального сгорания и повышения экологичности.
Учет расхода материала
Расход вещества, поступающего из силоса в сепаратор, непостоянен во времени.
Преимущество контроля с помощью расходомера сыпучих материалов SolidFlow:
Несмотря на флуктуации скорости подачи, массовый поток материала будет измерен и задокументирован. При необходимости, можно предусмотреть регулировку потока. Измеряя значение потока крупных частиц, можно делать вывод о качестве помола материала, поступающего из сепаратора.
Измерение свободно падающего расхода вещества
Дозировка сульфата железа определяется путем завешивания порции, находящейся на конвейере. Требующаяся точность 0,2% не выдерживается, так как материал подается из бункера неравномерно.
Счетчик расхода SolidFlow:
Измеряется действительное значение массового расхода сульфата железа, падающего с конвейера, требуемое значение регулируется путем изменения скорости конвейера. Результат: постоянство состава смеси.
Дозирование наполнителя из полистирола
Шарики полистирола добавляются в миксер в качестве наполнителя в товарный бетон. Требуемое количество отмеряется корзиной с известным объемом.
Измерение расхода SolidFlow:
Возможно непосредственное измерение количества полистирола. При достижении установленного количества полистирола подача прекращается. Несмотря на неравномерную подачу шариков полистирола, пропорции стабильны, что приводит к экономии дорогостоящих ингридентов и обеспечивает высокое качество продукта.
Приготовление смесей
Весовые системы для пропорционального смешивания имеют большую погрешность и могут использоваться только в дискретном режиме.
Измерение расхода SolidFlow дает преимущество:
Мониторинг количества дозируемых гранул становится точным, и процесс смешивания можно перевести в непрерывный режим.
Технические данные расходомеров SolidFlow
8. Электрическое соединение
Требования к установке
Место установки сенсора выбирают исходя из конструкции трубопровода. Если диаметр трубопровода больше 200 мм, требуется устанавливать два или три сенсора, подключаемых к одному измерительному модулю. Микроволновые датчики расхода располагают через 150 мм друг за другом и с поворотом на 90° (два сенсора) или 120° (три сенсора) вокруг оси трубопровода. При измерении расхода вещества в свободном падении требуется наличие отрезка трубопровода для свободного падения вещества длиной от 300 мм.
Для монтажа сенсора необходимо приварить к трубопроводу монтажную муфту, затем просверлить в заглушке отверстие 20 мм. Установить сенсор и отрегулировать требуемую глубину установки, учитывая толщину стенки трубопровода. Зафиксировать сенсор при помощи стопорного винта.
Настройка расходомера SolidFlow
Настройка производится с помощью модуля обработки. Интерактивное меню модуля предлагает удобный ввод требуемых параметров: диапазон измерения, единицы измеряемой физической величины или уровень поглощения измерительного сигнала. Для интеграции в существующие системы автоматизации на выходе модуля предусмотрен токовый сигнал 4...20 мА или сигнал напряжения 2...10 В, а также импульсы соответствующие значению расхода.
Встроенный счетчик позволяет производить калибровку прибора и подсчитывает суммарное количество расхода вещества. Язык меню английский, немецкий или французский.
