Назначение и область применения пусковых выключателей

Кнопочные пусковые выключатели с грибовидной головкой предназначены для установки на пульты и панели управления вместе с другими управляющими и пускорегулирующими устройствами, предназначенными для целей включения, отключения и управления отдельными устройствами и агрегатами, а также технологическими комплексами на самых различных видах производств и служб. Они могут применяться на металлургическом и машиностроительном производстве, при производстве строительных материалов и на строительно-монтажных площадках, в металлообрабатывающем, механосборочном и приборостроительном производствах, в оборудовании упаковочных линий, транспортировочном и подъёмном оборудовании и т.д.

Особенности пусковых кнопочных выключателей

Кнопочные пусковые выключатели с грибовидной головкой характеризуются быстрым срабатыванием, обеспечивая высокую скорость переключения контактов электрической цепи, исключая дребезг и уменьшая износ контактов. Пусковые кнопочные выключатели сертифицированы на соответствие ГОСТ и стандарту Международной электротехнической комиссии IEC 60947-5-1-2014 «Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутирующие элементы цепей управления. Электромеханические устройства цепей управления».

Преимущества кнопочных пусковых выключателей

Сравнительные преимущества пусковых кнопочных выключателей:

• малые габариты, обеспечивающие предельно компактное размещение устройств на монтажной панели;
• разнообразные комбинации необходимых сочетаний контактных блоков;
• различные цветовые решения кнопки и подсветки;
• большой ресурс работы выключателей;
• повышенная износостойкость и высокая токонесущая способность контактов выключателей;
• сравнительно простая сборка/разборка и установка выключателя;
• форма кнопки способствует надежному срабатыванию при различных условиях.

Принцип работы кнопочных пусковых выключателей

Кнопочный пружинный механизм выключателя закрепляется на монтажной панели винтовым креплением. Блоки контактов и индикации устанавливаются в так называемый монтажный корпус выключателя с обратной стороны панели выключателя. Количество и комбинация блоков контактов и индикации определяется потребителем.

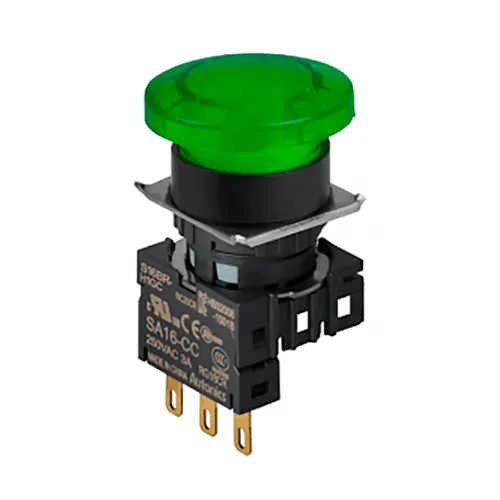

Например, для серии S16BR применяются только контактные блоки серии SA16-CC, представляющие 3-контактные модули с двумя видами контактов: один – нормальнозамкнутый, второй – нормальноразомкнутый. В качестве блока индикации устанавливаются модули типа SA16-L5/12/24 в зависимости от напряжения питания блока и одного из двух цветов: красного или зеленого. Подсветка обеспечивается светодиодами яркого свечения.

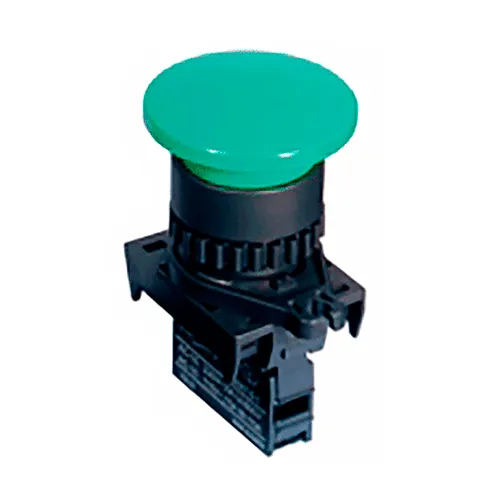

Для серии S2BR блоки индикации не применимы. Серии контактных блоков: SA-CA и SA-CB с одиночными контактами нормальнозамкнутого или нормальноразомкнутого типа, а также SA-CAM и SA-CBM с такими же контактами, но допускающими модульную сборку. При этом допускается сборка на подключение 2 и 3 устройств.

Характеристики пусковых кнопочных выключателей с грибовидной головкой

Пусковые кнопочные выключатели имеют следующие характеристики:

• Диаметр монтажного отверстия
  • S16BR: 16 мм;
  • S2BR: 22/25 мм;
• Блок индикации (только модель S16BR): питание 5/12/24 В DC, цвета – красный, зеленый;
• Ход кнопки
  • S16BR: 3 мм;
  • S2BR: 5…5,5 мм;
• Усилие включения
  • S16BR: 2…3,5 Н;
  • S2BR: 4,9 Н;
• Количество механических операций срабатывания: >10⁶ при частоте до 20 операций в минуту;
• Количество электрических операций срабатывания: >10⁵ при частоте до 20 операций в минуту;
• Класс защиты
  • S16BR: IP65;
  • S2BR: IP52/IP65 с водозащитным колпаком;
• Материал контактов: AgNI10.

Электрические характеристики контактов

• S16BR
  • контакт: С (трехточечный: норм. замкнутый и норм. разомкнутый);
  • коммутационная способность: 250В AC/3 А;
  • диэлектрическая прочность: 1 мин. 2000 В, 50/60 Гц  для разнополярных контактов, 1 мин. 1000 В, 50/60 Гц для однополярных контактов;
  • сопротивление изоляции: мин. 100 МОм при 500 В испытательного напряжения;
  • контактное сопротивление: макс. 50 МОм начальное;
• S2BR
  • контакт: А или В (норм. замкнутый и норм. разомкнутый);
  • коммутационная способность: 250В AC/3 А; 110В AC/10 А;
  • диэлектрическая прочность: 1 мин. 2500 В, 50/60 Гц;
  • сопротивление изоляции: мин. 100 МОм при 500 В испытательного напряжения;
  • контактное сопротивление: макс. 20 МОм начальное.
