Программно-технический комплекс мониторинга уровня РусВизуализация

Система РусВизуализация предназначена для измерения уровня наполнения резервуаров различных технологических линий, складов сырья и готовой продукции. Система состоит из датчиков, устройства сопряжения и программного обеспечения.

Программное обеспечение РусВизуализация визуализирует уровень наполнения всех резервуаров, рассчитывает объем и массу, контролирует нарушение предупредительных и аварийных границ уровня, ведет периодическую запись в базу данных, строит отчеты и тренды изменения уровня.

Возможности программы РусВизуализация

Программа состоит из серверной и клиентской части. Серверная часть устанавливается на сервере предприятия и работает постоянно. Клиентская часть устанавливается на любом количестве компьютеров, например, на компьютере диспетчера, технолога, логиста. Клиент подключается к серверной части по локальной сети предприятия.

При запуске клиента появляется окно авторизации. Существует три уровня пользователей программы: администратор, технолог и оператор. Администратору доступны все функции и настройки программы. У технолога нет доступа к настройкам программы, но есть доступ к настройкам резервуаров. Оператор не может вносить изменения в настройки, а может лишь контролировать уровни и принимать аварийные сообщения.

В зависимости от количества резервуаров главный интерфейс может содержать от одной до четырех страниц. На каждой странице емкости условно разбиты на две группы: по девять емкостей в каждой группе.

У каждой емкости в онлайн режиме отображается уровень, процент заполнения, объем, масса продукта и пороги срабатывания аварийных сообщений.

При нажатии на кнопку тренда емкости можно увидеть, как менялся объем в течение последнего часа. Также в этом окне можно увидеть минимальный, максимальный и средний объем наполнения за настраиваемый период времени.

Открыв окно построения отчетов по резервуару, можно сформировать отчеты за заданный период времени по объему наполнения и аварийным событиям.

В окне настройки емкости задаются название емкости, полный объем емкости, название и плотность продукта, геометрические параметры емкости, параметры датчика, установленного в резервуар, метод определения объема. Программа может рассчитывать объем двумя методами: по формуле, опираясь на заданную геометрию резервуара и по тарировочным таблицам. Тарировочные таблицы формируются пользователем в виде файла формата CSV и загружаются в программу при ее запуске.

Также в окне настроек для каждой емкости можно установить пороги аварийных и предупредительных уровней и способ информирования о них. Например, можно установить, что для оператора диспетчерского компьютера будут выводиться и аварийные и предупредительные сообщения, а уведомление в telegram-канал будут поступать только при аварийных событиях.

Все настройки каждой емкости можно сохранить в файл и затем с помощью загрузки этого файла применить к другим емкостям.

В нижней части экрана расположена строка уведомлений, где выводятся текущие аварийные и предупредительные сообщения. Вывод каждого сообщения программа сопровождает звуковым сигналом. Кликнув на галочку в строке сообщений, текущее сообщение можно квитировать. Кликнув по строке сообщений, можно попасть в журнал сообщений.  В журнале сообщений можно посмотреть все сообщения, выбрать определенную группу сообщений, задать временной интервал для выборки, и распечатать сообщения. Также в журнале сообщения можно посмотреть историю действия оператора.

Кроме трендов и отчетов для каждой отдельной емкости в программе есть возможность посмотреть тренды и построить общие отчеты для всего резервуарного парка.

Для просмотра всех трендов нужно кликнуть по кнопке трендов верхней панели программы. Здесь тренды скомпонованы по группам и представлены в двух видах: тренды объема и тренды процента наполнения. Лишние тренды можно скрыть, шкалу времени отмасштабировать, а результат распечатать на принтере. Также здесь можно отобразить тренды по суммарному объему хранимого продукта и тренд по среднему проценту наполненности парка.

Для просмотра общих отчетов нужно кликнуть по кнопке верхней панели программы. Здесь будут доступны следующие отчеты: остатки по всем резервуарам за период, суммарный остаток наполнения за период, средний процент наполнения за период. Также здесь можно увидеть текущий суммарный объем хранения и текущий средний процент наполненности.

Программа автоматически 1 раз в сутки формирует автоотчеты, отправляет их по e-mail и сохраняет в файл на сервере. Нажатием кнопки «сформировать автоотчеты» оператор может принудительно в любое время сформировать и разослать такие отчеты.

Кнопка печать экрана в верхней панели отправляет на принтер скриншот текущего экрана программы.

Кнопка настроек доступна только администратору.

В общих настройках можно задать режим оповещений сразу для всех резервуаров, громкость звуковых уведомлений, установить час формирования автоотчетов, указать список e-mail-адресов для рассылки автоотчетов и путь для их сохранения на диске сервера.

По времени, указанному в поле «период агрегации», программа автоматически сохраняет текущий объем по каждому резервуару в базу данных MySQL или MSSQL. Эти данные могут быть взяты из базы и обработаны каким-либо сторонним приложением, например, ERP-системой. Также по времени, указанному в поле "период агрегации", программа рассчитывает текущий суммарный хранимый объем и средний % наполнения для последующего отображения на трендах и в отчетах.

РусВизуализация может работать в режиме WEB-сервера. Это значит, что получить доступ к мониторингу можно через обычный браузер без установки программы-клиента.

Системные требования к программе РусВизуализация

Программа разработана на основе SCADA системы Simple SCADA. Минимальные системные требования указаны ниже.

• Операционная система: Windows: 7/8/10/11 x86 или x64, Windows Server 2008 R2 и выше;
• Процессор: Intel Atom D2550 и выше;
• Видеокарта: Intel GMA 3650 и выше;
• 2 Гб ОЗУ;
• 1 Гб свободного места на жестком диске;
• Звуковая карта;
• DirectX 9.0c или выше / OpenGL;
• Microsoft .NET Framework 4.5.2.

Видео

Документация

• Программно-аппаратный комплекс РусВизуализация
• Руководство пользователя РусВизуализация
• Опросный лист на программно-технический комплекс мониторинга уровня РусВизуализация

Чтобы купить программу или проконсультироваться с нашими специалистами, позвоните по указанному на сайте телефону.
Также вы можете заказать звонок с помощью кнопки "Заказать консультацию инженера".

Фильтр

По популярности По алфавиту По цене

РусВизуализация Professional 3-ID48AE Система мониторинга
Быстрый просмотр	РусВизуализация Professional 3-ID48AE Система мониторинга Под заказ Артикул: РусВизуализация Professional 3-ID48AE Максимальное количество одновременно подключаемых клиентов 3 Интерфейс к ПК Ethernet Макс. количество подключаемых датчиков 48 Выходной сигнал 4-20 мА Отложить В отложенных Сравнить В сравнении	735 373 руб./шт - + ЗаказатьВ корзине

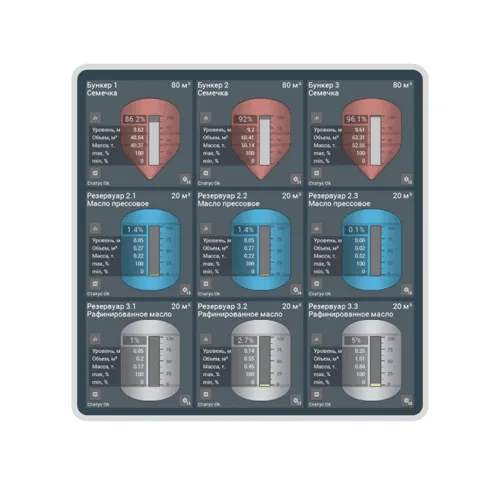

РусВизуализация Standart 2-ID8AE Система мониторинга
