Частотные преобразователи INNOVERT IRD

Особенности частотных преобразователей Innovert IRD

Новая линейка частотных преобразователей INNOVERT серии IRD представляет собой отличное решение для управления запусками и остановами, а также скоростью вращения маломощных асинхронных двигателей до 0,55 кВт. Частотный преобразователь для трехфазного двигателя имеет небольшие габаритные размеры и удобно устанавливается на монтажную панель или дверцу шкафа.

Из особенностей следует выделить следующее:

• Компактный корпус с небольшим весом;
• Наличие интегрированного датчика температуры;

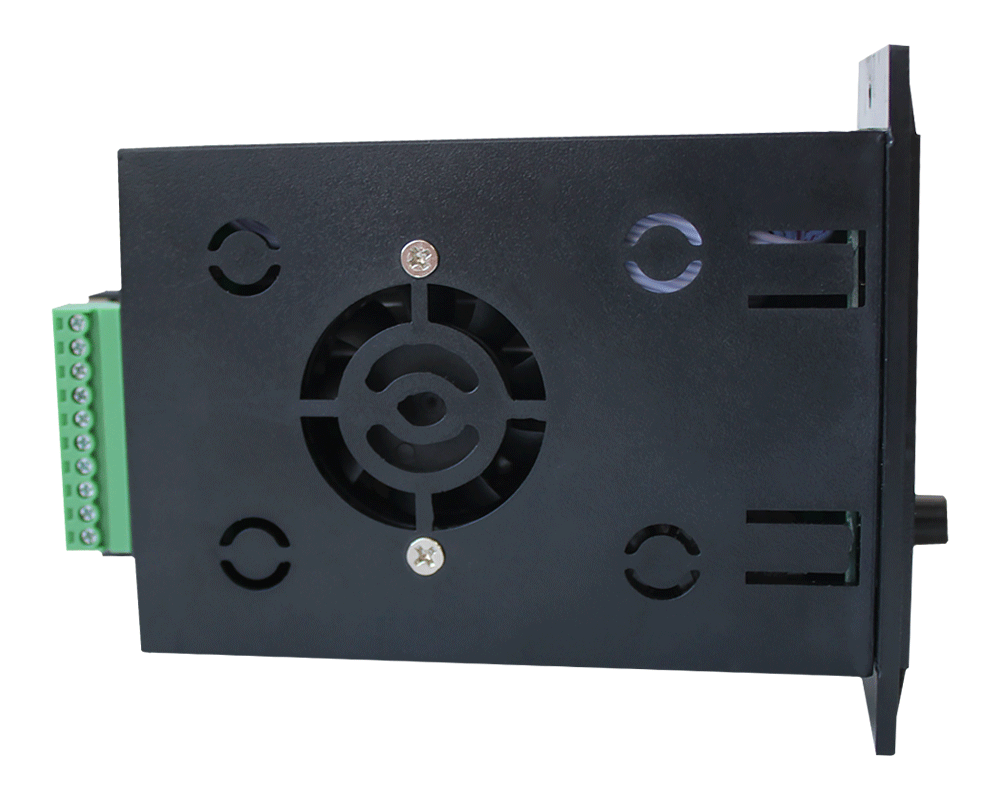

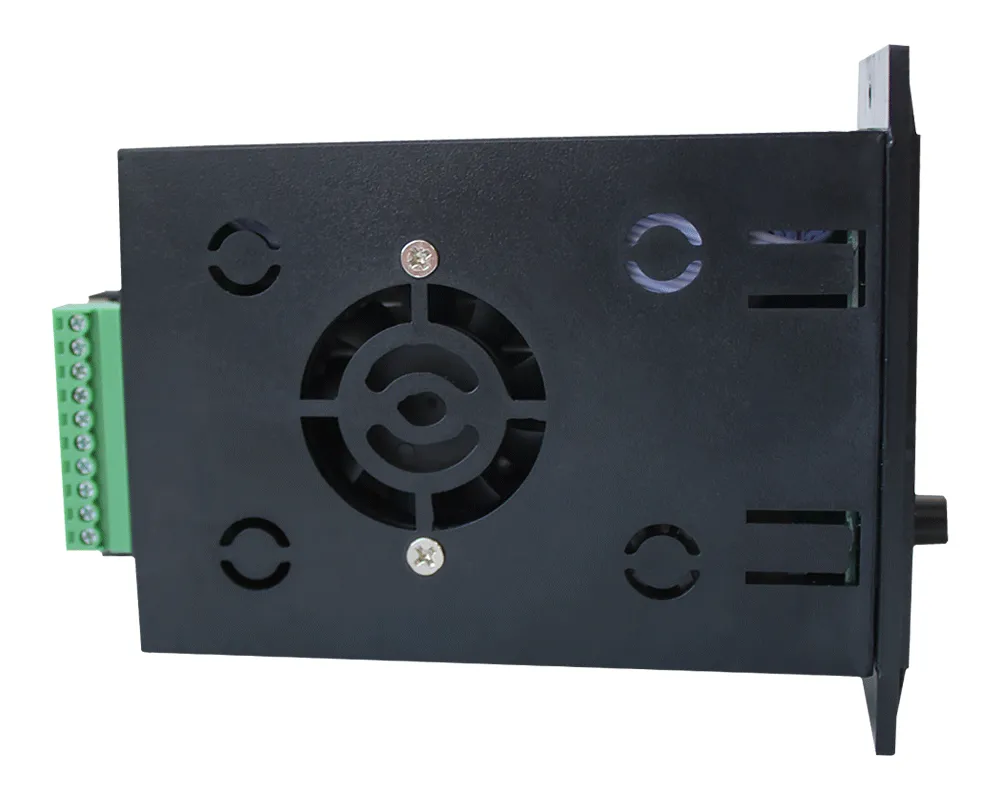

• Встроенная система охлаждения;
• Внешняя световая индикация состояния питания, блокировки и направления вращения;
• Управление скоростью осуществляется встроенным или внешним потенциометром;
• Защита электродвигателя от тепловой и токовой перегрузки;
• Параметры преобразователя можно просматривать в режиме реального времени с помощью кнопки на панели преобразователя;
• Встроенный модуль ШИМ последнего поколения, работающий на частоте 8 кГц;
• Логический контроллер для управления работой преобразователя.

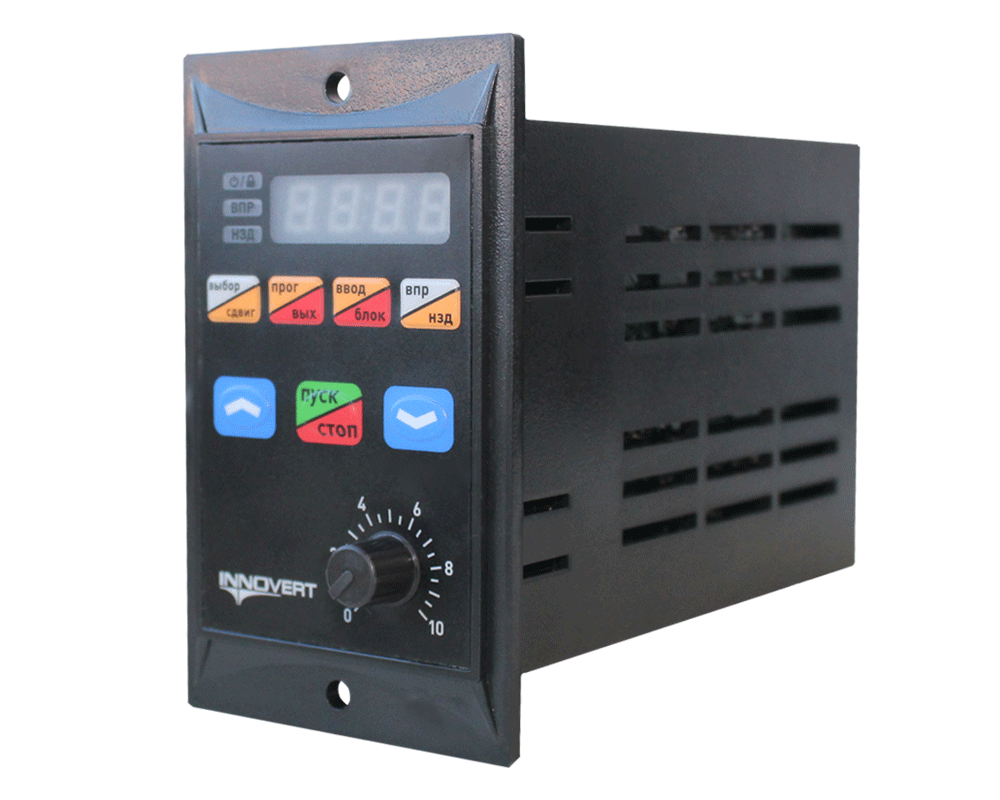

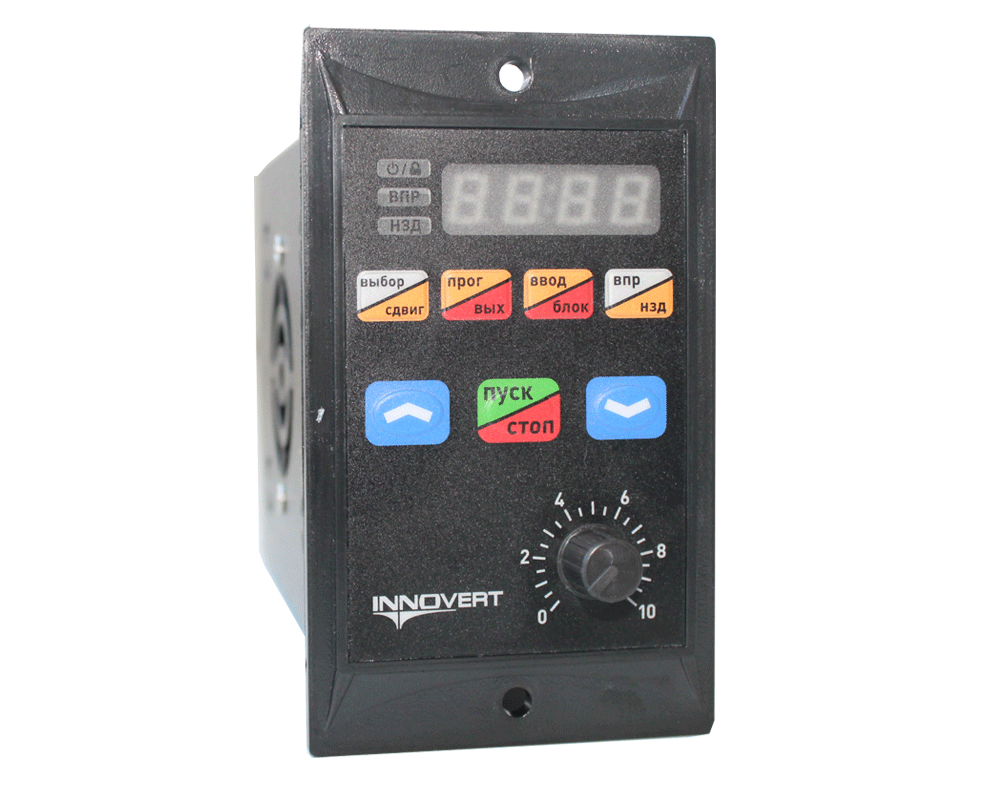

Описание функций кнопок панели управления

Применение частотных преобразователей Innovert IRD

Преобразователи частоты INNOVERT серии IRD может выполнять следующие функции:

• Плавный запуск электродвигателя;
• Плавный останов электродвигателя;
• Реверсивный пуск электродвигателя;
• Работа по предустановленным скоростям.

Данный набор функций позволяет частотному преобразователю серии IRD успешно работать с электродвигателями небольших мощностей (до 0,55 кВт) в следующих применениях:

• Вентиляционные системы;
• Управление небольшими конвейерами – например, на линиях розлива напитков;
• Мешалки небольшой мощности;
• Дозировочное оборудование и многое другое.

Общие технические характеристики преобразователей частоты Innovert IRD

Далее приведены основные технические характеристики для всей линейки преобразователей частоты IRD:

• Мощность преобразователя: до 0,55 кВт;
• Входное напряжение: 1 фаза 200-240 В, 50/60 Гц;
• Выходное напряжение: 3 фаза 220 В, от 1 до 99 Гц;
• Аналоговые входные сигналы: 1 вход – 0-5 В;
• Дискретные входные сигналы: 4 NPN;
• Дискретный выходной сигнал: 1 выход коммутирующий 5В DC (только для резистивной нагрузки);
• Режим управления частотой: скалярный (U/f);
• Перегрузочная способность: превышение более 100% в течение 6 секунд;
• Количество предустановленных скоростей: 8;
• Датчик температуры: встроенный;
• Внутренний источник питания: 5 В (подходит только для резистивной внешней нагрузки);
• Способ монтажа: на монтажную панель, на стенку или дверь шкафа;
• Степень защиты: IP20.

Габаритные размеры

Видео

Документация

• Листовка частотных преобразователей Innovert IRD
• Руководство по эксплуатации ПЧ серии Innovert IRD
• Паспорт на частотные преобразователи Innovert IRD
• Отличие серий Innovert IRD и ISD mini
• Каталог по приводной технике
