Поворотные датчики RFD-4000

Назначение поворотных датчиков RFD-4000

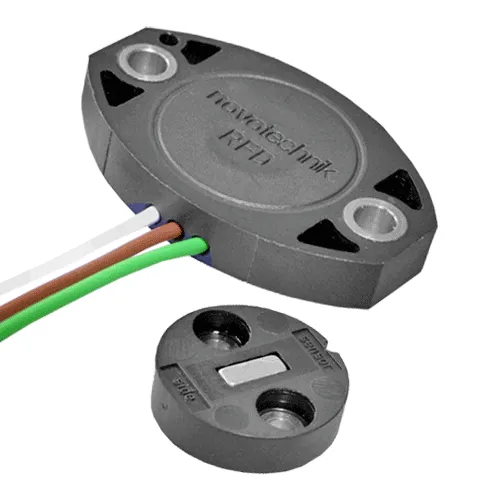

RFD-4000 является магнитным поворотным датчиком с раздельным корпусом. Он не имеет вала, а маркер не соприкасается с основной схемой, что обеспечивает механически бесконечный срок эксплуатации. Прибор предназначен для оценки угла поворота в диапазонах от 0 до 30°, от 0 до 360° с точностью ±0,5%. Компактный корпус позволяет найти для него место практически в любом приложении. Корпус выполнен из термостойкого пластика, а сам датчик имеет высокий класс защиты.

Для заказа доступны резервируемые по входам/выходам (частично или полностью) исполнения.

Достоинства и преимущества RFD-4000

• Компактные габариты (профиль 7 мм)
• Раздельный корпус, широкие возможности монтажа
• Неограниченная рабочая скорость
• Бесконечный срок службы (механически), меньшая чувствительность к осевым и радиальным допускам
• Нечувствительность к грязи, пыли, влажности (уровень защиты IP67/IP69k)
• Возможность измерений прямо через любой неферромагнитный материал
• Модификации с резервируемыми вх/вых
• Экономически эффективен применительно к цена/производительность

Применяемость RFD-4000

• Измерение углового положения рабочих механизмов, валов в пределах до 360° в условиях малого пространства для монтажа
• Процессы с нестабильностью позиционирования вала и требующих сниженных допусков для позиционирования маркера
• Технологические процессы с высокой влажностью, пылью, грязью и т.п.
• Высоконадежные системы с резервированием, мобильная техника

Краткие технические характеристики RFD-4000

• Тип датчика: магнитный, без прикосновения
• Диапазон работы: 0…30°, 0…360°
• Точность: ±0,5% ДИ
• Разрешение: до 12 бит
• Питание: 4,5…5,5В DC
• Рабочая температура: -40…+125°C
• Частота обновления: 2,5 кГц
• Рабочая скорость: механически бесконечная
• Уровень защиты: IP6k7, IP6k9k
• Выходной сигнал: аналоговый, ратиометрический (10-90% Ub, 5-95% Ub)

Габаритные размеры

Габаритные размеры 3-х пров. датчиков

Габаритные размеры 4-х пров. датчиков

Габаритные размеры 6-и пров. датчиков

Сертификаты

• Декларация ЕАЭС N RU Д-DE.РА03.В.07871/24 на датчики перемещений Novotechnik

Документация на RFD-4000

В документации на RFD-4000 представлены расширенные эксплуатационные данные:

• Каталог RFD-4000
• Руководство по эксплуатации RFD-4000
• Инструкция к позиционному маркеру

Сертификаты на датчики RFD-4000

• Mobil EMC
