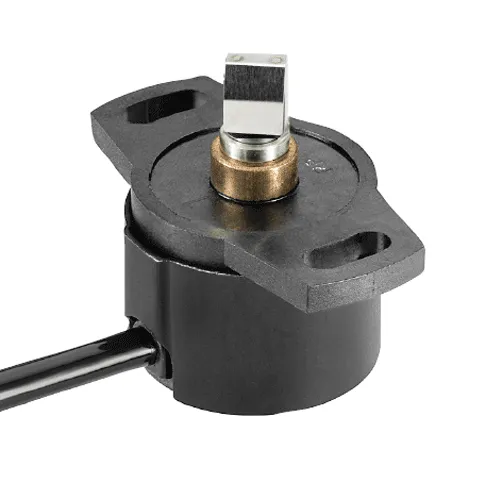

Поворотные бесконтактные датчики RSM-2800

Назначение датчиков положения RSM-2800

RSM-2800 является магнитным датчиком угла поворота, многооборотным (от 2 до 16). Предназначен для отслеживания угла поворота в пределах от 720° до 5760°. Датчик не требует опорного сигнала и выдает абсолютные значения положения. Отличается от других моделей тем, что использует GMR-технологию, имеет высокую точность (порядка 0,031% в отдельных случаях), считает обороты и не теряет информации о позиции даже при отсутствии питания. Корпус датчика компактный, рабочий принцип основан на магнитных эффектах, что дает ему долгий срок службы.

Доступны несколько модификаций прибора: аналоговая, цифровая, а также 2-канальная. Прибор имеет высокий уровень защиты (до IP67). Возможен ратиометрический сигнал выхода при питании 4,5…5,5 В постоянного тока.

Достоинства и преимущества RSM-2800

• Бесконтактный принцип работы, долгий срок эксплуатации
• Большой электрический диапазон (до 5760°, 16 оборотов)
• Специальная технология, не требующая приводных устройств или источников питания (счет оборотов идет в отсутствии питания)
• Высокая точность (до 0,031% ДИ)
• Многоканальность
• Высокая защищенность (IP54, IP65, IP67)
• Выбор модификаций (аналоговая, дискретная)
• Простая установка
• Разрешение (до 18 бит)

Применяемость RSM-2800

• Машиностроение
• Подвижная, мобильная техника
• Карданная передача, системы рулевого управления
• Приводные системы для ворот
• Мотоспорт
• Отслеживание углового положения объектов в больших диапазонах (до 16 оборотов, 5760°)

Краткие технические характеристики RSM-2800

Тип датчика: магнитный, бесконтактный, многооборотный Диапазон: 720°…5760° (2…16 оборотов) Точность: 0,25…0,031% ДИ Разрешение: до 18 бит Питание: 4,5…5,5В DC, 18…30В DC Рабочая температура: -40…+85°C Частота обновления: 1 кГц Рабочая скорость: 800 мин-1 Уровень защиты: IP54, IP65, IP67 Выход: Аналоговый: ток (4…20 мА), напряжение (0,1…10 В), ратиометрический сигнал (0,25…4,75 В; 0,5…4,5 В) Цифровой: SSI, SPI 2-канальная версия	Габаритные размеры
	Модели с разъемом	Модели с кабелем

Сертификаты

• Декларация ЕАЭС N RU Д-DE.РА03.В.07871/24 на датчики перемещений Novotechnik

Документация на RSM-2800

В документация на RSM-2800 приведены необходимые данные по модификациям и эксплуатационная информация:

• Каталог RSM-2800
• Руководство по эксплуатации
  • RSM-2800 (analog)
  • RSM-2800 (digital)
