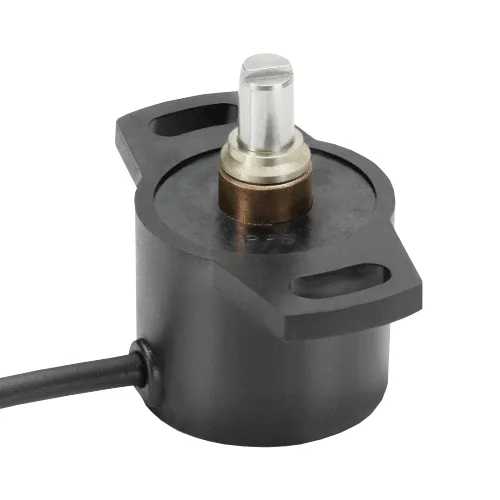

Поворотные бесконтактные датчики RSC-2800

Назначение поворотных датчиков RSC-2800

RSC-2800 это магнитный поворотный датчик с бесконтактным принципом работы. Предназначен для измерения угла поворота в пределах 360° с точностью до 0,5% и очень малым гистерезисом (0,1°). Отличительная черта модели – доступная опция резервирования по сигналу выхода. Также прибор имеет хорошо защищенный корпус, вплоть до класса IP67, а температурный диапазон расширен до +125°С.

Среди выходных интерфейсов устройства есть аналоговые (ток, напряжение, ратиометрический сигнал) и цифровые (SSI, SPI, PWM, Incremental). Корпус компактный и легко монтируемый, доступны три варианта исполнения вала.

Достоинства и преимущества RSC-2800

• Бесконтактная магнитная технология, долгий срок службы
• Резервируемость (по сигналу выхода)
• Высокая защита (до IP67)
• Очень малый гистерезис (<0,1°)
• Дискретная и аналоговая модификации, включая ратиометрический сигнал выхода
• Высокая точность (0,5% в диапазоне измерения 360°)
• Простой монтаж
• Три варианта соединений (включая вставное соединение или размеченный вал)

Применяемость RSC-2800

• Машиностроение (текстильные машины, упаковочные машины, машины листовой и проволочной обработки)
• Системы автоматизации
• Мобильная техника (промышленные грузовики, строительные машины, сельскохозяйственные и лесозаготовочные машины)
• Медицина
• Измерение положения объектов в ДИ 360° во вредных условиях, требующих даже резервирования сигнала

Краткие технические характеристики RSC-2800

Тип датчика: магнитный, бесконтактный Диапазон: 0…360° Точность: ≤0,5% ДИ Разрешение: до 14 бит Питание: 4,5…5,5В DC, 18…30В DC Рабочая температура: -40…+125°C Частота обновления: 5 кГц (analog), <34 кГц (SSI), <2 кГц (SPI) Рабочая скорость: 120 мин-1 Класс защиты: IP54, IP65, IP67 Выходы: Аналоговый: напряжение (0,1…10 В), ток (4…20 мА), ратиометрический сигнал (0,25…4,75 В; 0,5…4,5 В) Цифровой: SSI, SPI, PWM, Incremental Исполнение с частичным резервированием	Габаритные размеры
	Модели с разъемом	Модели с кабелем

Сертификаты

• Декларация ЕАЭС N RU Д-DE.РА03.В.07871/24 на датчики перемещений Novotechnik

Документация на RSC-2800

В документация на RSC-2800 представлены необходимые данные и эксплуатационная информация:

• Каталог RSC-2800
• Руководство по эксплуатации
  • RSC-2800 (analog)
  • RSC-2800 (digital)
• Паспорт на поворотные бесконтактные датчики RSC-2800
