Потенциометрические поворотные датчики P2500 / P4500 / P6500

Назначение поворотных датчиков P-2500/P-4500/P-6500

Серия P-2500, P-4500, P-6500 представляет собой поворотные датчики потенциометрического типа. Приборы предназначены для работы в диапазонах 0…345°, 0…350° и 0…355° с точностями 0,2%, 0,075% и 0,05% соответственно. Приборы имеют металлический корпус с шариковым подшипником, а проводящий резистивный элемент амортизирован эластомерами. Все модели поддерживают работу на высоких рабочих скоростях (10000 min^-1). По запросу покупателя поставляются версии с иными электрическими диапазонами и размерами вала.

Модели P-2500/P-4500 серии multiple section имеют дополнительные секции и общую резервируемость сигналов (2 или 3 секции).

Выходной сигнал снимается с делителя напряжения.

Достоинства и преимущества P-2500, P-4500, P-6500

• Экономичность (неординарная комбинация размеров, производительности и стоимости)
• Высокая рабочая скорость (10000 min^-1)
• Точность (до 0,05%) и разрешение (0,01°)
• Температурный коэффициент (5 ppm/К)
• Многосекционность, резервируемость (2 или 3 секции) для серий P-2500/P-4500 multiple section

Применяемость P-2500/P-4500/P-6500

• Контрольно-измерительные приложения, аппаратура в благоприятных условиях окружающей среды
• Прецизионные измерения в условиях экономичности технологического процесса
• Измерение углов поворота рабочих органов машин/механизмов в диапазонах от 0 до 345°/350°/355° с точностью до 0,05% от рабочего ДИ

Краткие технические характеристики P-2500, P-4500, P-6500

• Тип датчика: потенциометрический
• Вращающий момент: ≤0,007 Н*см
• Диапазон работы:  до 355°
• Точность: ±0,05%, ±0,075%, ±0,15%, ±0,2%, ±0,3%
• Стабильность позиционирования: 0,01°
• Питание: 0…42 В постоянного тока
• Рабочая температура: от -40 до +100 °C
• Рабочая скорость: 10 000 мин^-1 (2 000 мин^-1для многоканальных)
• Уровень защиты: IP40
• Выходной сигнал: аналоговый, с делителя напряжения

Габаритные размеры

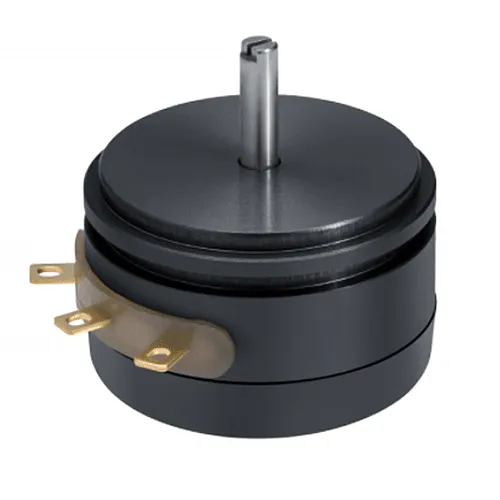

P-2500

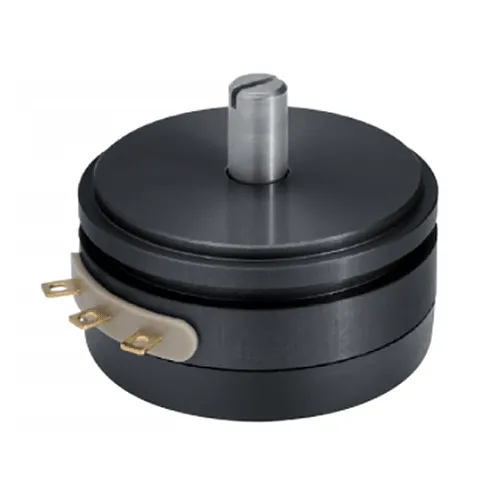

P-4500

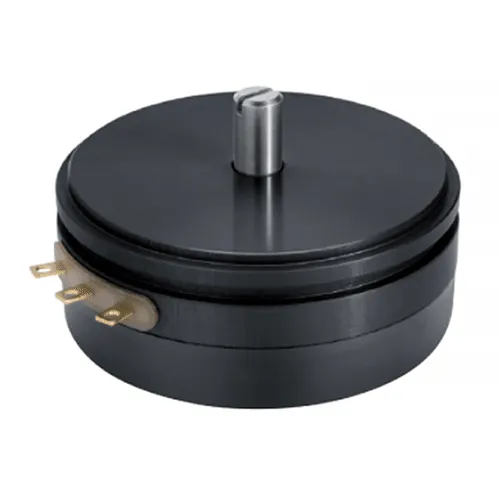

P-6500

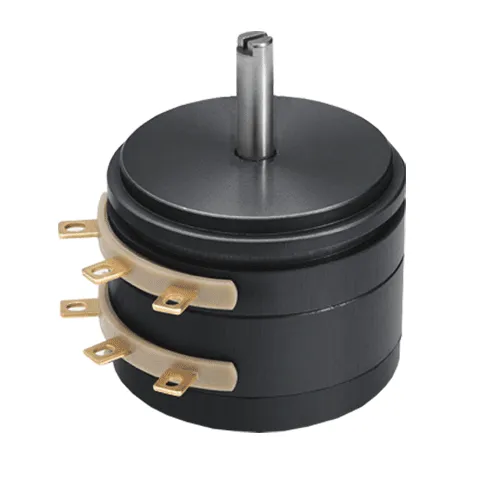

Габаритные размеры 2-х секц. датчиков

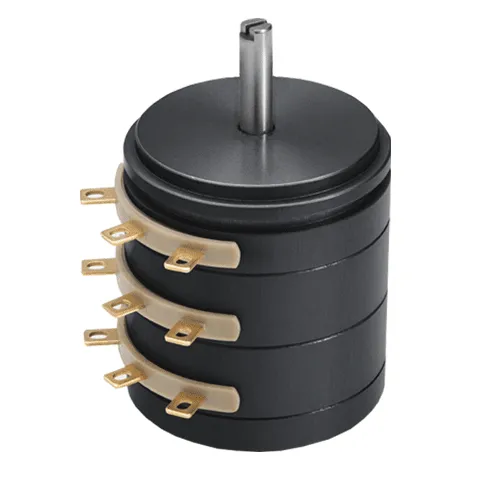

Габаритные размеры 3-х секц. датчиков

Сертификаты

• Декларация ЕАЭС N RU Д-DE.РА03.В.07871/24 на датчики перемещений Novotechnik

Документация на P-2500/P-4500/P-6500

В документации на P-2500 / P-4500 / P-6500 представлены расширенные эксплуатационные данные:

• Каталоги:
  • P-2500
  • P-4500
  • P-6500
  • P-2500 multiple section
• Руководство по эксплуатации P-2500/P-4500/P-6500
• Руководство по эксплуатации P-2500 multiple section
