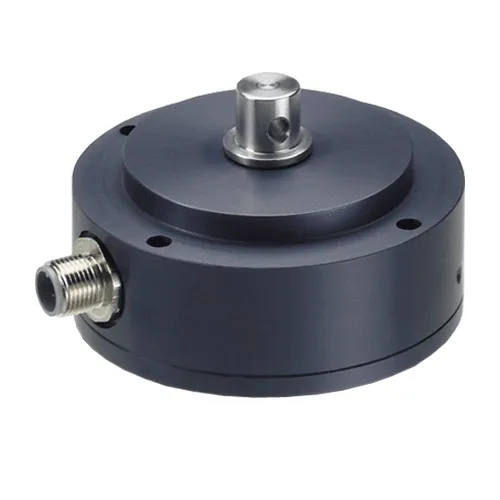

Потенциометрические поворотные датчики IPX-7900

Назначение поворотных датчиков IPX-7900

IPX-7900 это модель поворотного потенциометрического датчика, спроектированная специально для работы под экстремальными условиями внешней среды. Прибор предназначен для измерения углового положения объекта в пределах 0…350° и под высокими нагрузками. Реализована частичная либо полная резервируемость по входу/выходу, а также расширен температурный диапазон (до +120°).

В устройстве используется специальная технология на высококачественном проводящем пластике и амортизированный металлический движок. Выполненный из анодированного алюминия корпус вкупе с валом из нержавеющей стали и двойным шариковым подшипником, обеспечивают особенно высокую надежность конструкции, вал выдерживает нагрузки в 300 Н и 400 Н (осевую и радиальную).

Датчик поддерживает съемный с делителя напряжения выходной сигнал.

В наличии есть опции для расширенных изоляционных требований.

Достоинства и преимущества IPX-7900

• Повышенная надежность для экстремальных режимов работы:
  • Уровень защиты IP67, IP69k
  • Нагрузка на вал до 300 Н (осевая) и до 400 Н (радиальная)
  • Коррозионная стойкость (+ к солевому туману)
  • Расширенный температурный режим (до +120°)
  • Резервированность (частичная и полная)
• Возможность использования с валом рычажных элементов и иных вариантов соединения
• Прецизионность (точность ±0,1%, повторяемость 0,007°)

Применяемость IPX-7900

• Мобильная, транспортная техника (измерение угла поворота колес в электро-гидравлических системах управления и т.п.)
• Машиностроительный комплекс, производство со сложными эксплуатационными условиями:
  • Высокие нагрузки на вал (300-400 Н)
  • Пыль, грязь, солевой туман (защита по IP69)
• Измерительные системы, требующие неординарных способов соединения (использование рычагов и иных опций)
• Высокоточные измерения углового положения в диапазоне 0….350°
• Автоматизированные системы повышенной надежности, системы безопасности (+ с резервированием)

Краткие технические характеристики IPX-7900

Тип датчика: потенциометрический Диапазон работы: 0…350° Точность: ±0,1…0,2% Стабильность позиционирования: 0,007° Питание: 0…42В DC Рабочая температура: от -40 до +120°C Рабочая скорость: 50 мин-1 Уровень защиты: IP67, IP69k Выходной сигнал: аналоговый, с делителя напряжения Резервированные входы и входы

Габаритные размеры

Сертификаты

• Декларация ЕАЭС N RU Д-DE.РА03.В.07871/24 на датчики перемещений Novotechnik

Документация на IPX-7900

В документации на IPX-7900 представлены расширенные данные:

• Каталог IPX-7900
• Руководство по эксплуатации IPX-7900
