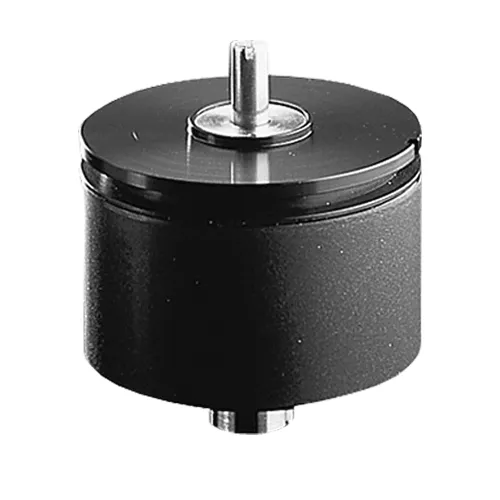

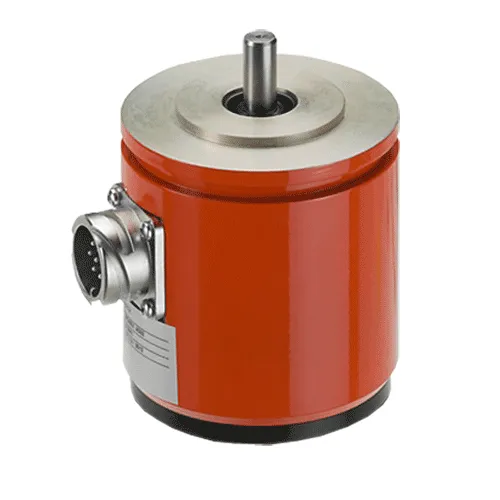

Потенциометрические поворотные датчики IP-6000 / IPE-6000

Назначение поворотных датчиков IP-6000/IPE-6000

Серия IP-6000 / IPE-6000 являет собой две модели потенциометрических поворотных датчиков. Обе предназначены для промышленного применения и измеряют угол в пределах 0…355° и 0…345° с точностями до 0,05% и 0,1% соответственно. Важное отличие заключается в типе выхода. Модель IPE имеет стандартизированный сигнал 4-20 мА или 20-4 мА. В модели IP сигнал снимается с делителя напряжения.

Приборы защищены на уровне IP65, а прецизионные шариковые подшипники спроектированы так, чтобы выдерживать высокие механические нагрузки (до 45 Н в статике и динамике).

По запросу возможна поставка модификаций с иными электрическими диапазонами и габаритными размерами.

Достоинства и преимущества IP-6000, IPE-6000

• Высокая надежность:
  • Выдерживают нагрузку на вал до 45 Н (осевую и радиальную)
  • Защищенный корпус (класс IP65)
• Модель со стандартизированным токовым выходом 4-20/20-4 мА
• Нечувствительность к помехам при передаче сигнала (у модели IPE-6000, используется специальная технология контроля напряжения питания)
• Прецизионная точность (до 0,05%) и стабильность позиционирования (0,007°)
• Высокая рабочая скорость (до 2000 мин^-1)

Применяемость IP-6000/IPE-6000

• Машиностроительный, производственный и транспортный сектор
• Контрольно-измерительная аппаратура
• Мониторинг углового положения в диапазоне 0…355°/345° с передачей в систему аналогового сигнала, в том числе стандартного токового (4-20 мА)
• Прецизионные измерения в сложных промышленных условиях и нагрузках на вал до 45 Н

Краткие технические характеристики IP-6000, IPE-6000

• Тип датчика: потенциометрический
• Диапазон работы: 0…90°, 0…355°, 0…345°
• Точность: ±0,075%, ±0,3%, ±0,1%
• Стабильность позиционирования: 0,007°
• Питание: 0…42В DC (IP-6000), 24±6В DC (IPE-6000)
• Рабочая температура: от -40 до +100°C (IP-6000), от -25 до +70°С (IPE-6000)
• Рабочая скорость: 2000 мин^-1
• Уровень защиты: IP65
• Выходной сигнал:
  • Аналоговый, с делителя напряжения (IP-6000)
  • Аналоговый, 4-20 мА или 20-4 мА (IPE-6000)

Габаритные размеры

IP-6000

IPE-6000

Сертификаты

• Декларация ЕАЭС N RU Д-DE.РА03.В.07871/24 на датчики перемещений Novotechnik

Документация на IP-6000, IPE-6000

В документации на IP-6000 / IPE-6000 представлены расширенные эксплуатационные данные:

• Каталоги:
  • IP-6000
  • IPE-6000
• Руководства по эксплуатации:
  • IP-6000
  • IPE-6000
