Потенциометрические поворотные датчики GP / IGP

Назначение Преимущества Применение Характеристики Сертификаты Документация

Поворотные датчики GP / IGP спроектированы для прецизионных систем положения с электродвигателями. GP / IGP имеют три варианта понижающего редуктора, экономичную версию и для тяжелых режимов.

Подробнее К товарам

Фильтр

По популярности По алфавиту По цене

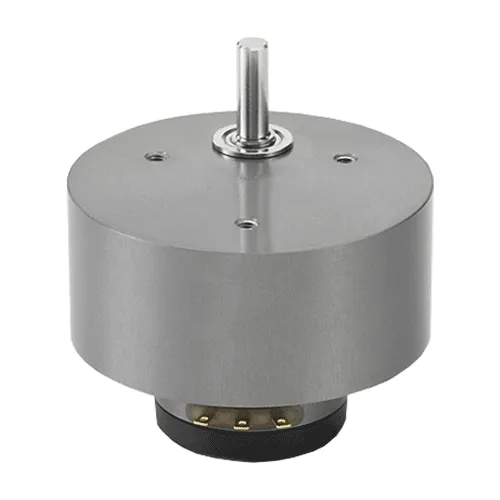

GP-05-P-6501-A502 Датчик положения и перемещения линейный
Быстрый просмотр	GP-05-P-6501-A502 Датчик положения и перемещения линейный Срок отгрузки 126 дн. Артикул: GP-05-P-6501-A502 Отложить В отложенных Сравнить В сравнении	Заказать Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

IGP-10-P-6501-A502 Датчик положения и перемещения угловой
Быстрый просмотр	IGP-10-P-6501-A502 Датчик положения и перемещения угловой Срок отгрузки 126 дн. Артикул: IGP-10-P-6501-A502 Отложить В отложенных Сравнить В сравнении	Заказать Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

GP-10-P-6501-A502 Датчик положения и перемещения линейный
Быстрый просмотр	GP-10-P-6501-A502 Датчик положения и перемещения линейный Срок отгрузки 126 дн. Артикул: GP-10-P-6501-A502 Отложить В отложенных Сравнить В сравнении	Заказать Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

IGP-05-P-6501-A502 Датчик положения и перемещения угловой
Быстрый просмотр	IGP-05-P-6501-A502 Датчик положения и перемещения угловой Срок отгрузки 126 дн. Артикул: IGP-05-P-6501-A502 Отложить В отложенных Сравнить В сравнении	Заказать Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

IGP-03-P-6501-A502 Датчик положения и перемещения линейный
Быстрый просмотр	IGP-03-P-6501-A502 Датчик положения и перемещения линейный Срок отгрузки 126 дн. Артикул: IGP-03-P-6501-A502 Отложить В отложенных Сравнить В сравнении	Заказать Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

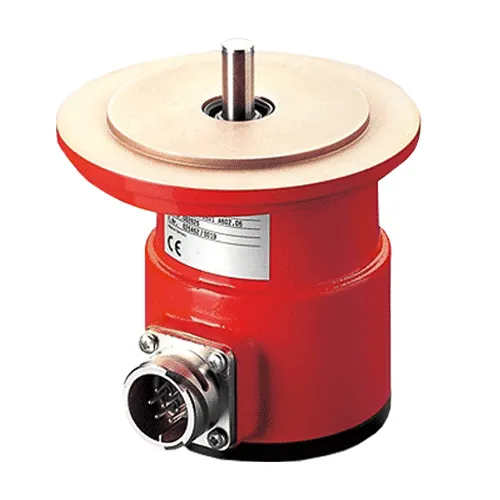

GP-03-P-6501-A502 Датчик положения и перемещения линейный
Быстрый просмотр	GP-03-P-6501-A502 Датчик положения и перемещения линейный Срок отгрузки 126 дн. Артикул: GP-03-P-6501-A502 Отложить В отложенных Сравнить В сравнении	Заказать Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Назначение поворотных датчиков GP / IGP

Серия GP / IGP являет собой две модели потенциометров для измерения положения объектов в многооборотных режимах. Датчики имеют в своей конструкции понижающие редукторы с коэффициентами 3,11; 5,19 и 10,77. В связи с этим предназначены для работы в диапазонах 1095°, 1830° и 3800° с точностью порядка 0,1%. Зубчатый механизм составлен из прецизионных шестерен, смонтирован и закреплен в специальных условиях для минимизации люфта, а вал монтирован на двойном шариковом подшипнике.

Модель IGP отличается повышенной надежностью и пригодностью для работы в тяжелых режимах с нагрузкой на вал до 300 Н.

Выходной сигнал датчиков снимается с делителя напряжения.

Достоинства и преимущества GP / IGP

Понижающий редуктор (на 3, 5 и 10 оборотов)
Прецизионность (точность ±0,1% от диапазона)
Модификация для тяжелых режимов работы (300 Н нагрузки на вал, уровень защиты IP67)
Высокая рабочая скорость (2000 мин^-1)

Применяемость GP, IGP

Оценка углового положения систем с многооборотными исполнительными элементами (используется понижающий редуктор, 3,11:1, 5,19:1 и 10,77:1), электрический диапазон 1095°, 1830° и 3800°
Прецизионные системы позиционирования электроприводов, контроль положения поворотных устройств (шаговые двигатели и т.п.)
Системы слежения, мобильная техника
Тяжелые рабочие режимы с повышенными нагрузками на вал (300 Н)

Краткие технические характеристики GP, IGP

Тип датчика: потенциометрический, с понижающим редуктором
Диапазон работы: 3, 5, 10 оборотов (электрический путь 1095+15°, 1830+20°, 3800+45°)
Точность: ±0,1%
Допустимая нагрузка на вал: 45 Н (GP), 300 Н (IGP)
Стабильность позиционирования: 0,002%
Питание: 0…42В DC
Рабочая температура: от -40 до +100°C
Рабочая скорость: 2000 мин^-1
Уровень защиты: IP40 (GP), IP67 (IGP)
Выходной сигнал: аналоговый, делитель напряжения
