Потенциометрические датчики положения TE1

Особенности потенциометрических датчиков положения TE1

TE1 это потенциометрический датчик положения. Имеет две модификации. Данная модель имеет неподпружиненный толкатель и предназначена для оценки линейного перемещения объектов в рабочих диапазонах до 150 мм при точности (макс.) 0,075%. Особенностью модели является интегрированная электронная схема нормализации сигнала. Благодаря этому прибор легко встраивается в существующие системы с аналоговой передачей сигнала. Выходной сигнал – ток (4-20 мА, 20-4 мА) или напряжение (0-10 В, 10-0 В).

TE1 с возвратной пружиной имеет нормализованный сигнал выхода по току и напряжению благодаря интегрированной электронной схеме. Благодаря этому прибор отлично подходит для интеграции в уже работающие системы с поддержкой таких сигналов.

Корпус компактный, легко устанавливается в узких местах.

Достоинства и преимущества TE1

• Шаровое шарнирное соединение (снижение влияния поперечных сил)
• Интегрированная электронная схема для нормализации выходного сигнала
• Совместимость с щупами стандартного типа
• Двунаправленное перемещение стержня
• Рабочая скорость  до 10 м/c
• Малогабаритный корпус (18x18 мм по профилю)
• Точность 0,075% и стабильность позиционирования 0,002 мм
• Низкий температурный коэффициент (<20 ppm/K)
• Защита по вибрации/ударам

Применяемость TE1

• Мониторинг положения объектов, их линейного перемещения в ДИ 150 мм
• Системы управления с аналоговой передачей данных (0…10 В, 4-20 мА)
• Реализация ОС в АСУ
• Машиностроительная сфера
• Деревообрабатывающая промышленность, строительство
• Упаковочная/клепательная/сварочная техника
• Сборочная тестировочная техника
• Медицинское оборудование

Краткие технические характеристики TE1

• Тип датчика: потенциометрический
• Питание: 16…30 В постоянного тока
• Диапазон: макс. до 150 мм
• Стабильность позиционирования: 0,002 мм
• Точность: 0,2…0,075% ДИ
• Рабочая температура: -40…+85°C
• Рабочая скорость: 10 м/с
• Уровень защиты: IP40
• Выход: аналоговый ток (4…20, 20…4 мА)
  и напряжение (0…10В DC, 10…0В DC)

Габаритные размеры

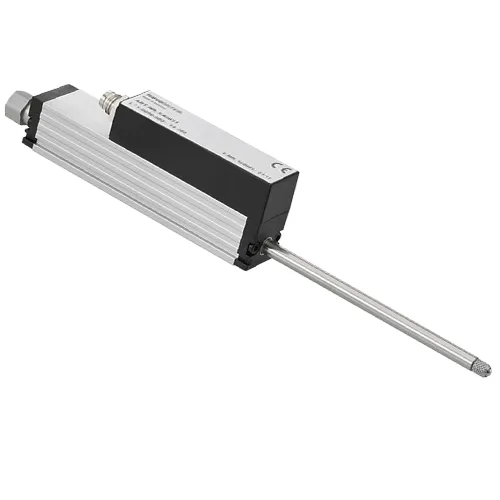

Модели с разъемом

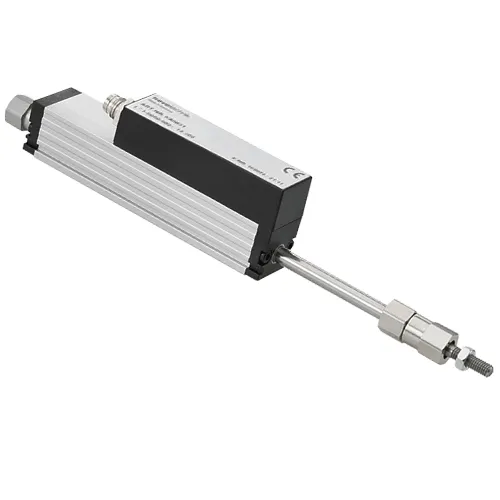

Модели с кабелем

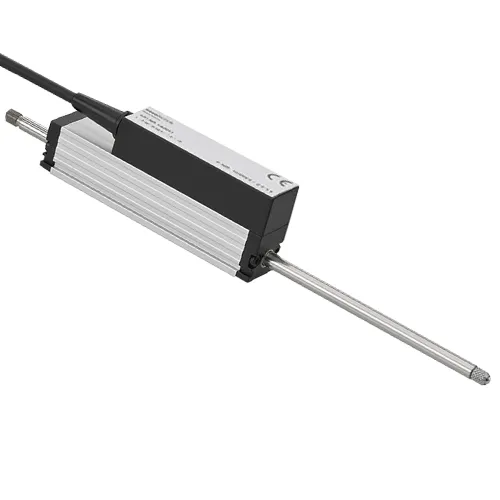

С возвратной пружиной с разъемом

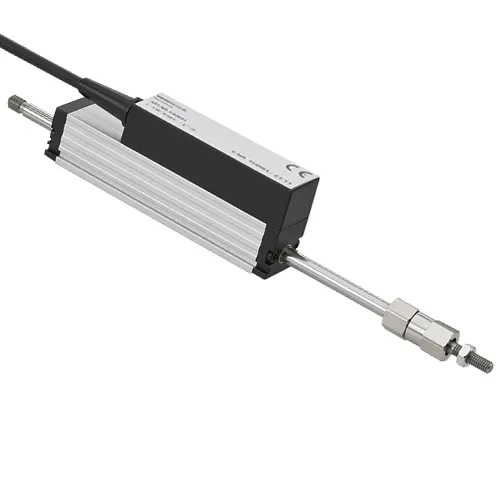

С возвратной пружиной с кабелем

Сертификаты

• Декларация ЕАЭС N RU Д-DE.РА03.В.07871/24 на датчики перемещений Novotechnik

Документация на TE1

Документация на TE1 содержит полные данные по прибору:

• Каталог TE1
• Руководство по эксплуатации TE1
