Потенциометрические датчики положения PTN

Назначение датчиков положения PTN

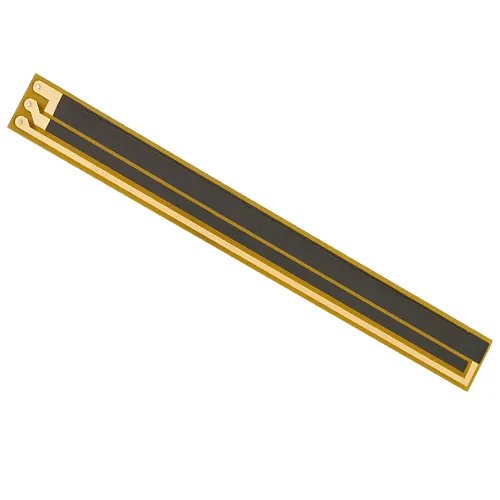

PTN является датчиком линейного перемещения потенциометрического типа. Отличается компактным корпусом и простым монтажом в малогабаритные устройства (может быть просто приклеен). Предназначен для измерения положения объектов в рабочем диапазоне до 250 мм с точностью до 0,1%. Прибор эксплуатируется в мягких условиях окружающей среды, имеет открытый корпус, что сказывается на его цене. Вместе с тем правильное его применение делает его оптимальным выбором для таких сред.

По запросу могут быть доступны иные габаритные размеры и диапазоны. Выходной сигнал снимается с делителя напряжения.

Достоинства и преимущества PTN

• Простой монтаж путем приклеивания или зажатия
• Компактные размеры, легкая установка в закрытые устройства с ограниченным пространством для монтажа (13х2 мм)
• Невысокая цена

Применяемость PTN

• Измерение линейного перемещения или положения рабочих органов машин и разного рода механизмов в мягких эксплуатационных условиях (диапазон до 250 мм)
• Оценка положения объектов внутри закрытых компактных устройств
• Приложения, требующие максимально простого монтажа (даже путем приклеивания)
• Системы позиционирования электроприводов, автомобильная и робототехника

Краткие технические характеристики PTN

Тип датчика: потенциометрический, с открытым корпусом Размеры: 13 х 2 мм Питание: 0…42В DC Диапазон измерения: 0…25 мм ~ 0…250 мм Стабильность позиционирования: 0,01 мм Разрешение: 0,01 мм Точность: ±0,25…0,1%  диапазона Температура: -40…+100°C Рабочая скорость: 10 м/с Сигнал выхода: делитель напряжения

Габаритные размеры Рис.1

Сертификаты

• Декларация ЕАЭС N RU Д-DE.РА03.В.07871/24 на датчики перемещений Novotechnik

Документация на PTN

Документация на PTN содержит все требуемые данные на прибор:

• Каталог PTN
• Руководство по эксплуатации PTN
