Потенциометрические датчики линейных перемещений RTL в Москве

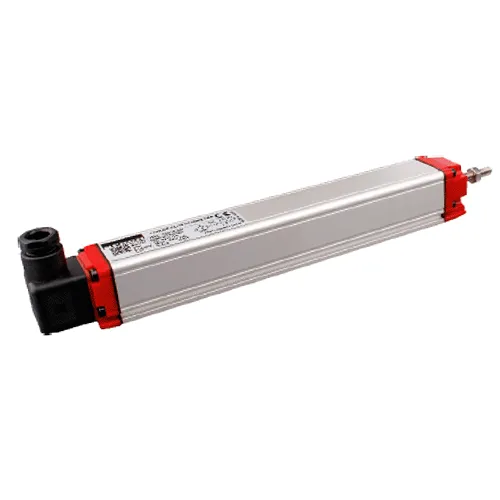

Назначение линейных потенциометров OPKON RTL

Линейные потенциометры OPKON предназначены для контроля и точного вычисления перемещения. Датчики положения изготовлены в защитной оболочке из анодированного алюминия. Прочный корпус и гибкость в выборе диапазона измерения позволяют использовать данные устройства в различных исполнительных механизмах.

Преимущества и особенности OPKON RTL

Компактные датчики перемещения OPKON RTL имеют ряд преимуществ и успешно применяются в промышленности и современных станках различного назначения:

• Высокая устойчивость к механическим воздействиям и износостойкость.
• Оптимальные габаритные размеры и надежный конструктив датчика (корпус преобразователя линейных перемещений выполнен из анодированного алюминия).
• Широкий диапазон измерений.
• Датчик удобен для присоединения к рабочей поверхности благодаря профилированному корпусу.
• Разъем в виде съемного четырехконтактного соединителя обеспечивает простое электрическое подключение датчика на объекте.

Принцип работы датчика положения OPKON RTL

Линейные потенциометры OPKON RTL функционируют по принципу делителей напряжения, при этом падение напряжения осуществляется у данного датчика на двух элементах устройства, которые соединены последовательно друг с другом. Значение падения напряжения, определяемое по первому правилу Кирхгофа, на каждом из «плечей» (верхняя и нижняя рабочая сторона датчика) пропорционально имеющимся сопротивлениям.

Данные сопротивления представляют собой нанесенное на плату датчика резистивное покрытие, а измерение падения напряжения выполняется ползунком.

Вышеназванные физические зависимости позволяют оценить соотношение сопротивлений в токовом контуре датчика и по значению падения напряжения определить положение контролируемого органа.

Датчики перемещения серии RTL обладают высокой механической износостойкостью, для плавного перемещения ползунка используются специальные направляющие из полиоксиметилена.

В зависимости от условий применения датчика возможны заказные позиции с выходным резистивным сигналом (диапазоны 2/5/10 кОм), а также с унифицированным сигналом по току (0…20мА, 4…20мА) и напряжению (0…10В).

Применение линейных потенциометров RTL

Датчики перемещения серии RTL успешно применяют во многих сферах промышленности, в том числе в автоматизированных системах и станках:

• при производстве пластмассовых изделий на термопластавтоматах;
• в измерительных системах различного назначения;
• для механической обработки и шлифовки;
• для реализации обратной связи при управлении запорно-регулирующей арматурой.

Также в работе ТПА могут применяться датчики серии RPH. Благодаря бесштоковой конструкции они подходят для контроля положения экструдера и контроля движения шнека при впрыске.

Технические характеристики потенциометров RTL

Технические свойства преобразователей угловых перемещений, которые подразделяются на датчики типа RTL и ERTL, приведены ниже:

• Измеряемые диапазоны: от 30 до 1000 мм;
• Питание датчика: 0…28В DC (RTL), 15…30В DC (ERTL);
• Сигнал на выходе: 2/5/10 кОм (для типа RTL), 0(4)…20мА, либо 0…10В (для типа ERTL);
• Повторяемость преобразователя: 0,01 мм;
• Скорость передвижения штока: 5 м/с;
• Диаметр штока: 6 мм;
• Габаритные размеры корпуса датчика: 33х33 мм;
• Механическая износостойкость: не менее 100 млн. циклов перемещения;
• Подключение: разъемное 4-х контактное;
• Крепление датчика: прижимные скобы;
• Рабочая температура: от -20 до +80 градусов Цельсия;
• Температура хранения: от -30 до +90 градусов Цельсия;
• Материал корпуса: анодированный алюминий;
• Материал рабочего штока: нержавеющая сталь;
• Степень защиты датчиков: IP65.

Габаритные размеры

Документация

• Каталог потенциометров RTL
• Каталог потенциометров ERTL
• Паспорт на датчики линейных перемещений Opkon RTL
