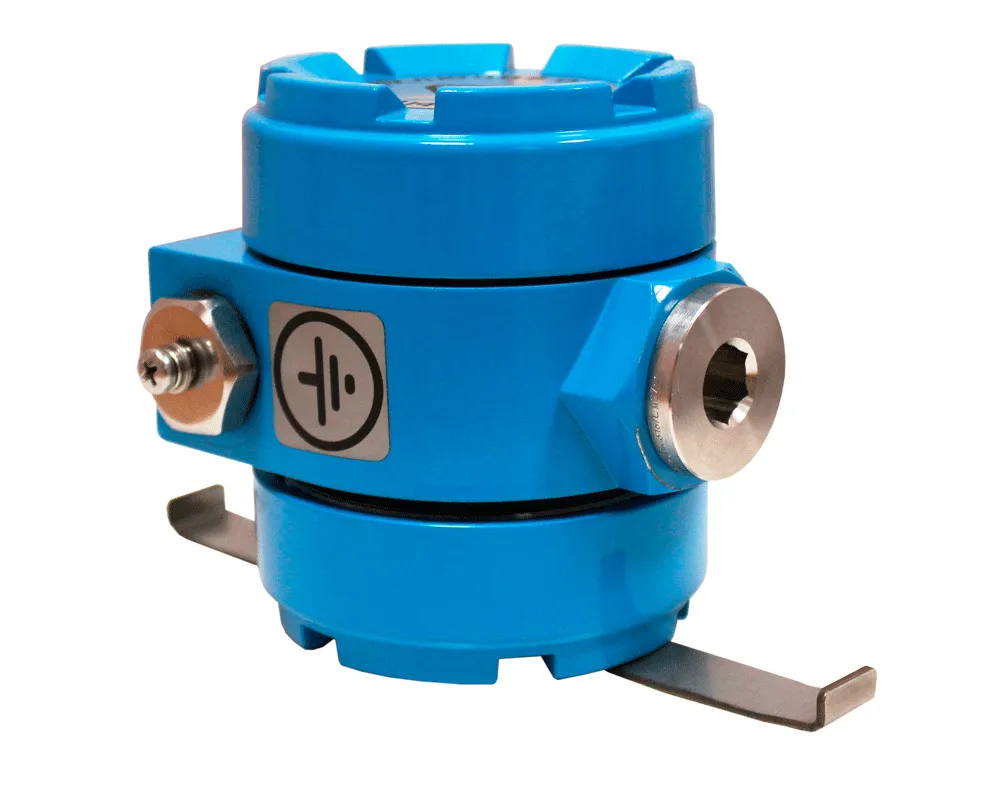

Магнитные сигнализаторы уровня SLL-BS в Москве

Назначение магнитных сигнализаторов уровня SLL-BS

Магнитный датчик уровня SLL-BS контролирует степень наполненности резервуаров и емкостей, на которых установлены байпасные колонны. Он может быть установлен на любом уровне: минимальный, максимальный или промежуточный. Это решает следующие задачи:

• сигнализация предельного уровня;
• контроль предельного уровня в закрытых емкостях;
• удержание уровня жидкости в заданных границах;
• контроль заполнения / опустошения емкости.

Достоинства SLL-BS

Серия сигнализаторов SLL-BS предназначена для бесконтактного контроля уровня. Датчик монтируется с внешней стороны байпасной колонны. Поэтому никакие элементы прибора не соприкасаются со средой. Такое конструктивное решение обладает преимуществами:

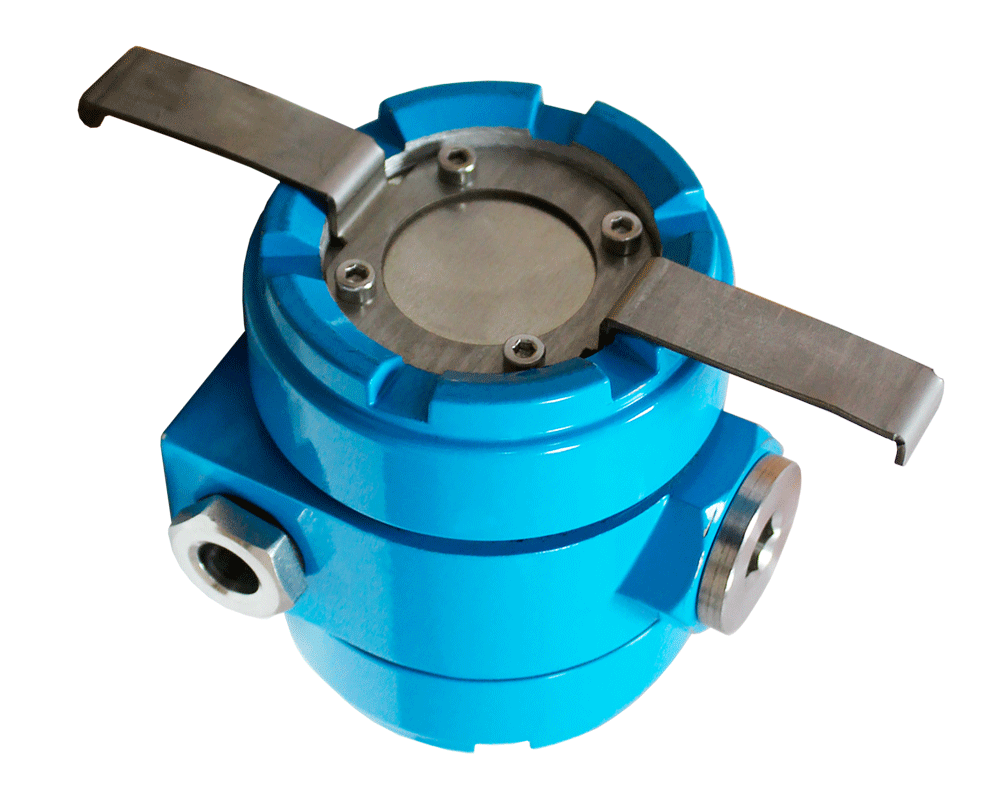

1. Простой монтаж. Датчик крепится к колонне металлическими хомутами. Хомут притягивает «усики» сигнализатора к конструкции колонны.
2. Оперативная замена устройства без остановки технологического процесса. Для снятия и установки датчика не нужно останавливать и опустошать емкость или колонну.
3. Изменение точки контроля во время технологического процесса. Нужно изменить промежуточный уровень или уменьшить степень наполнения? Просто переставьте датчик на нужное место – удобное внешнее крепление позволит сделать это быстро и легко.
4. Расширенные эксплуатационные параметры. Сигнализатор уровня не зависит от давления технологической среды. Максимальная температура на наружной поверхности байпасной камеры в месте установки сигнализатора достигает 250°C. С рабочей средой контактирует магнитный поплавок уровнемера ILL-BM, поэтому бесконтактный принцип работы позволяет применять сигнализатор для контроля уровня жидкости температурой до +350°С.
5. Совместим с колонной во взрывозащищенном исполнении. Сам сигнализатор при этом имеет обычное исполнение.

Кроме конструктивных достоинств, есть еще несколько инженерных решений, которые делают сигнализаторы SLL-BS удобными и надежными:

• Для коммутации электрического сигнала установлены микропереключатели SPDT. На устройствах других серий и производителей чаще всего встречается геркон. Преимущества микропереключателя:
  • Выбор режим работы. Нормально замкнутый или нормально разомкнутый. Для выбора режима требуется подключить контрольный кабель к соответствующим электрическим контактам.
  • Возможность коммутирования нагрузки в 10 А в сетях переменного напряжения 250 В. Нагрузку можно коммутировать напрямую или через промежуточное реле/контактор.
• Корпус выполнен из алюминиевого сплава Д16. Это дюралюминий повышенной прочности. Он сравним со сталью, при этом имеет вес в несколько раз меньше. Также, имеет базовую коррозионную стойкость: можно устанавливать в технологических цехах с агрессивными веществами.
• Герметичная конструкция с защитным исполнением IP67. Электрические контакты и внутренние механизмы надежно защищены от попадания влаги.

Линейка устройств контроля уровня жидких сред SLL-BS спроектирована и собрана на производственной площадке РусАвтоматизации.

Технология работы бесконтактного сигнализатора SLL-BS

У магнитного датчика SLL-BS отсутствует внешняя подвижная часть как у поплавковых сигнализаторов. Вместо этого под крышкой сигнализатора находится магнит, который механически связан с микропереключателем. Когда магнит притягивается, срабатывает переключатель.

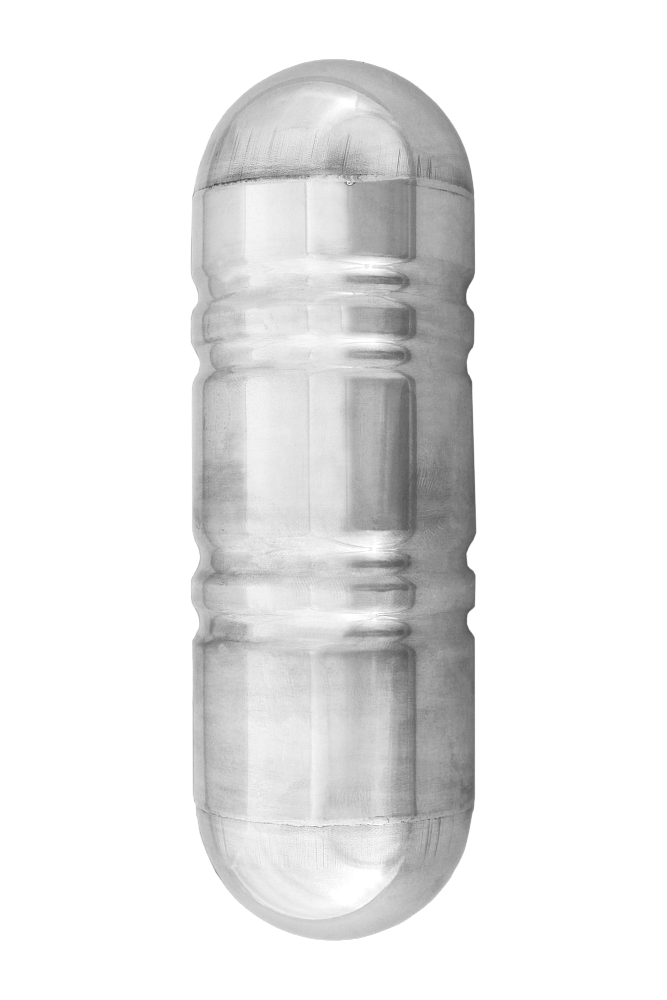

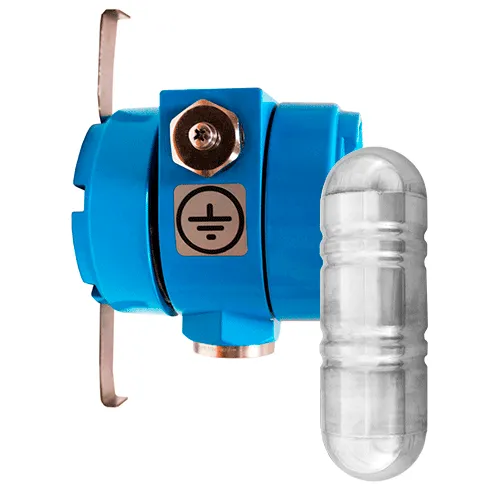

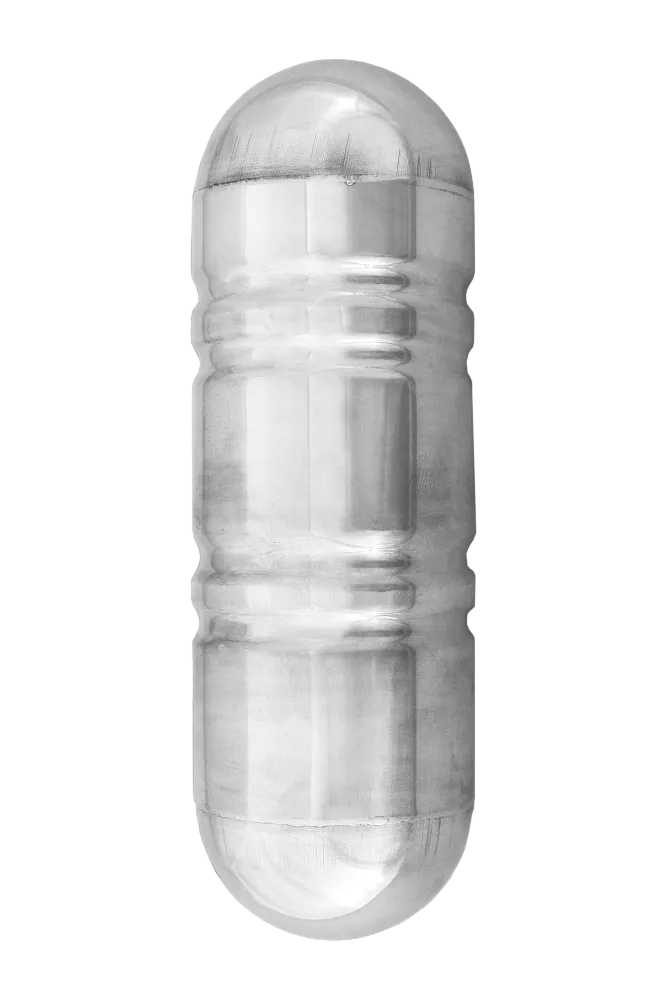

Устанавливается магнитный сигнализатор на байпасную колонну, внутри которой имеется поплавок с магнитом. Уровень жидкости поднимает и опускает поплавок. В момент, когда поплавок проходит мимо сигнализатора, происходит переключение выходной цепи за счет взаимодействия магнитов. При снижении уровня происходит обратный процесс.

Сигнализаторы можно устанавливать на необходимом уровне по всей длине колонны. Это обеспечивает точный контроль и даже измерение уровня в резервуаре или емкости.

Применение магнитно-поплавкового датчика SLL-BS

Бесконтактный механизм работы, высокопрочная конструкция, защищенная от попадания влаги внутрь, и простой монтаж делают магнитный сигнализатор уровня SLL-BS универсальным прибором для большого списка применений. Например, его можно использовать в:

• химии и нефтехимии;
• молочной отрасли, при производстве газированных напитков и т.п. (не контактирует с продуктом).
• водоочистке и водоподготовке;
• топливном производстве;
• энергетике;
• сельском хозяйстве;
• на целлюлозно-бумажном предприятия и в других сферах.

Датчики можно интегрировать в любые системы: комплексные АСУ ТП или локальные САУ. С помощью сигнализаторов легко масштабировать и наращивать уровень автоматизации на предприятии.

Технические характеристики магнитных датчиков уровня SLL-BS

Серия бесконтактных сигнализаторов уровня SLL-BS от компании «РусАвтоматизация» обладает следующими техническими параметрами:

• диапазон температуры окружающей среды: от -25 до +80°С
• максимальная температура на наружной поверхности байпасной камеры в месте установки сигнализатора: 250°C
• диапазон температуры рабочей среды (у сигнализатора нет непосредственного контакта со средой, поэтому параметр зависит от поплавка уровнемера ILL-BM): от -70 до +350°С
• климатическое исполнение: в климатических условиях ХЛ3.1, В3.1, ОМ3 по ГОСТ 15150
• механизм переключателя: магнитно-механический
• материалы: корпус – дюралюминий 16, основные детали – нержавеющая сталь
• кабельный ввод: сальник 1х20х1,5 толщина кабельной продукции не более 6–12 мм
• степень защиты: IP67
• коммутирующая способность: до 10А при напряжении до 250В
• тип микропереключателя: SPDT – перекидной НО/НЗ
• максимальное расстояние срабатывание: 8 мм – между поплавком и датчиком

Видео

Документация

Магнитные датчики уровня SLL-BS предназначены для совместной работы с байпасными индикаторами серии ILL-BM. Купить их с доставкой по России можно у производителя, компании «РусАвтоматизация». Изучить особенности серии SLL-BS можно с помощью следующей документации:

• Паспорт на магнитные сигнализаторы уровня SLL-BS
