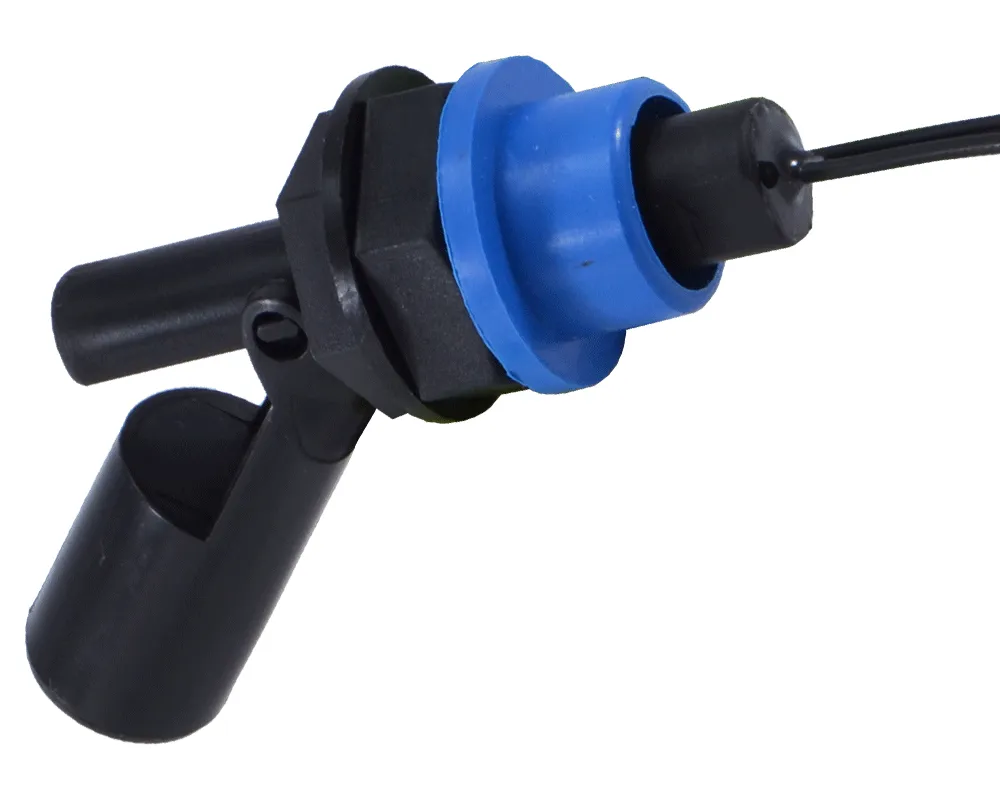

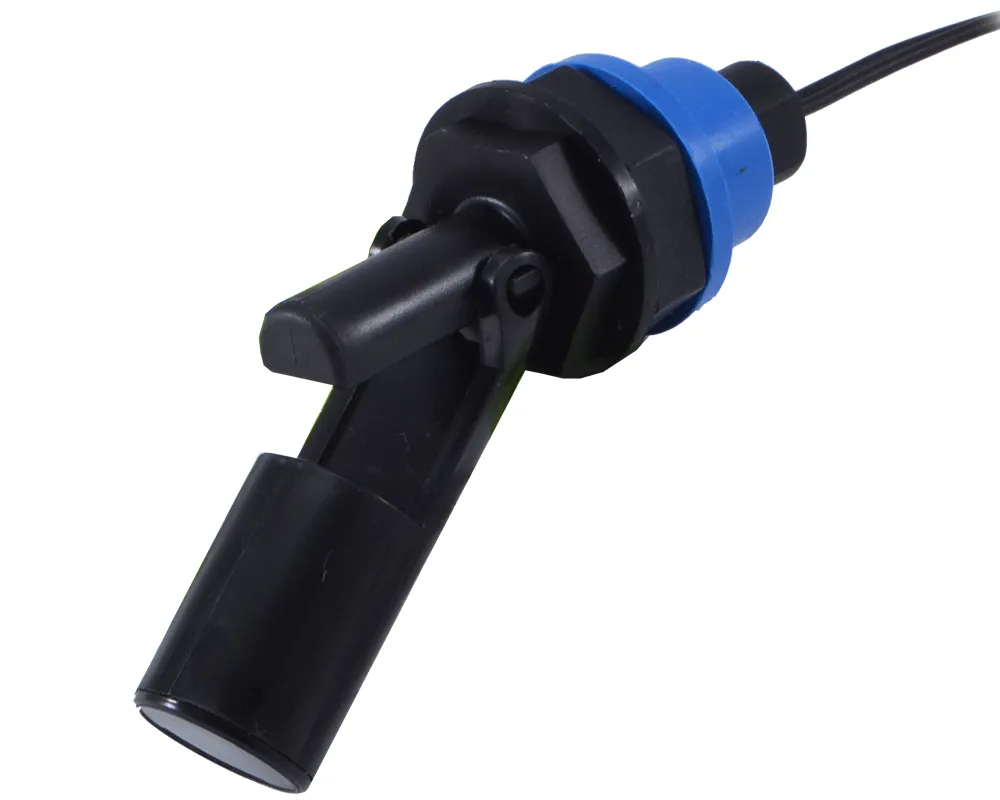

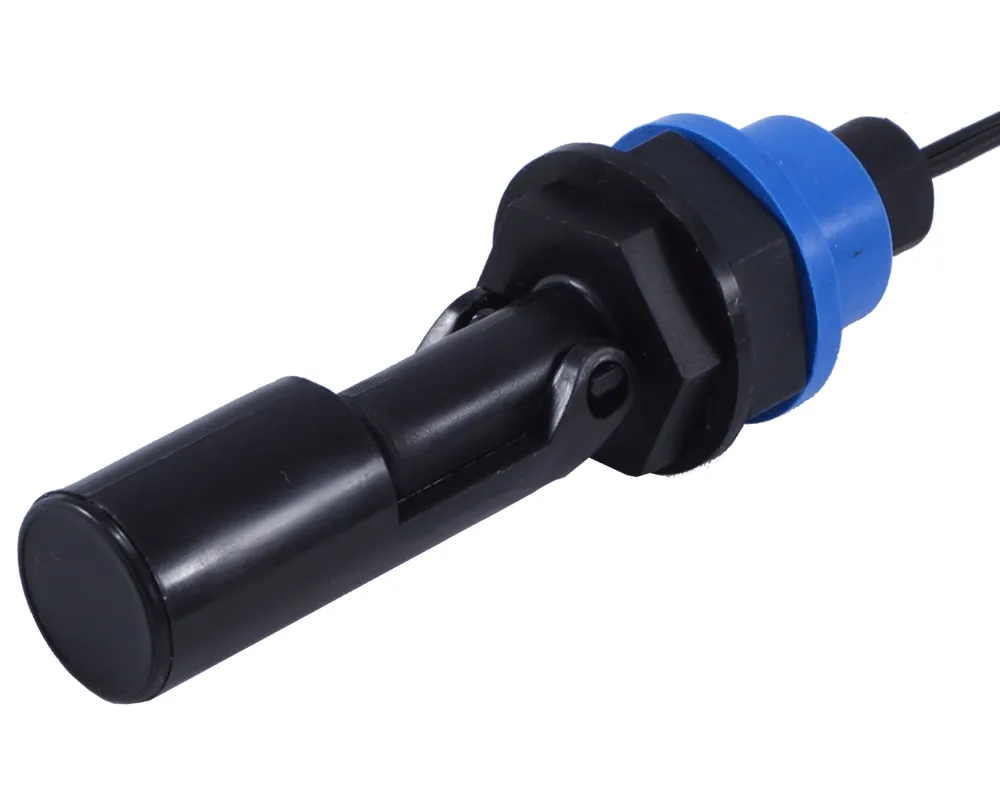

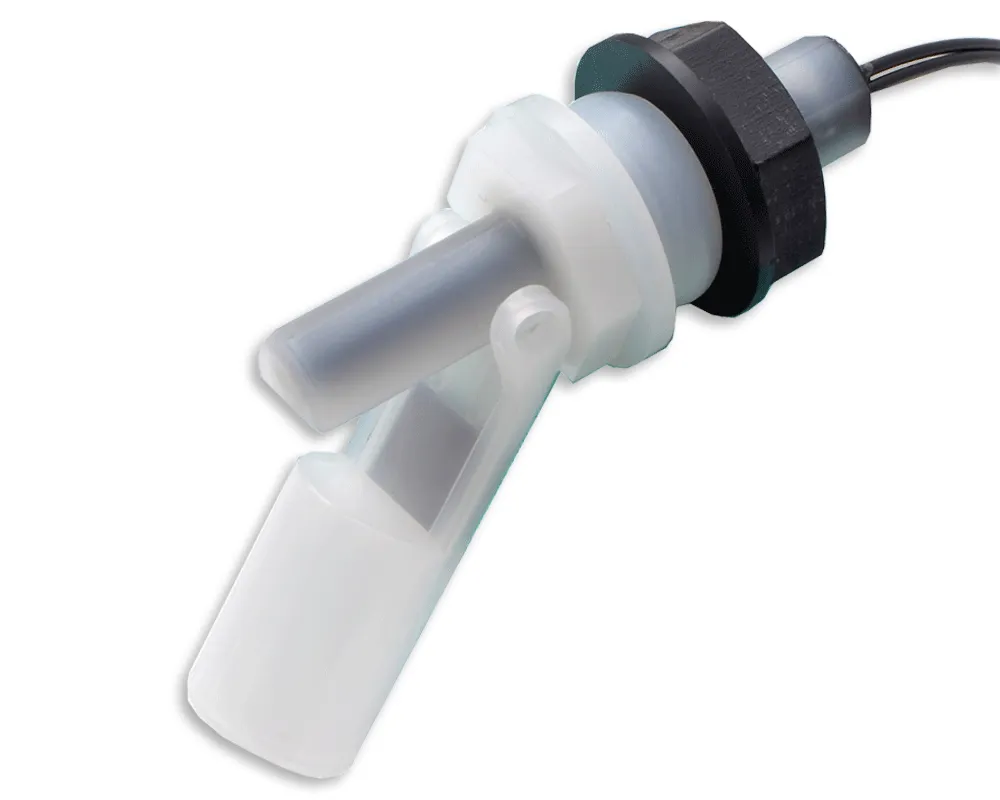

Поплавковые герконовые сигнализаторы жидкости FineTekFC

Преимущества поплавковых герконовых сигнализаторов уровня жидкости FineTekFC

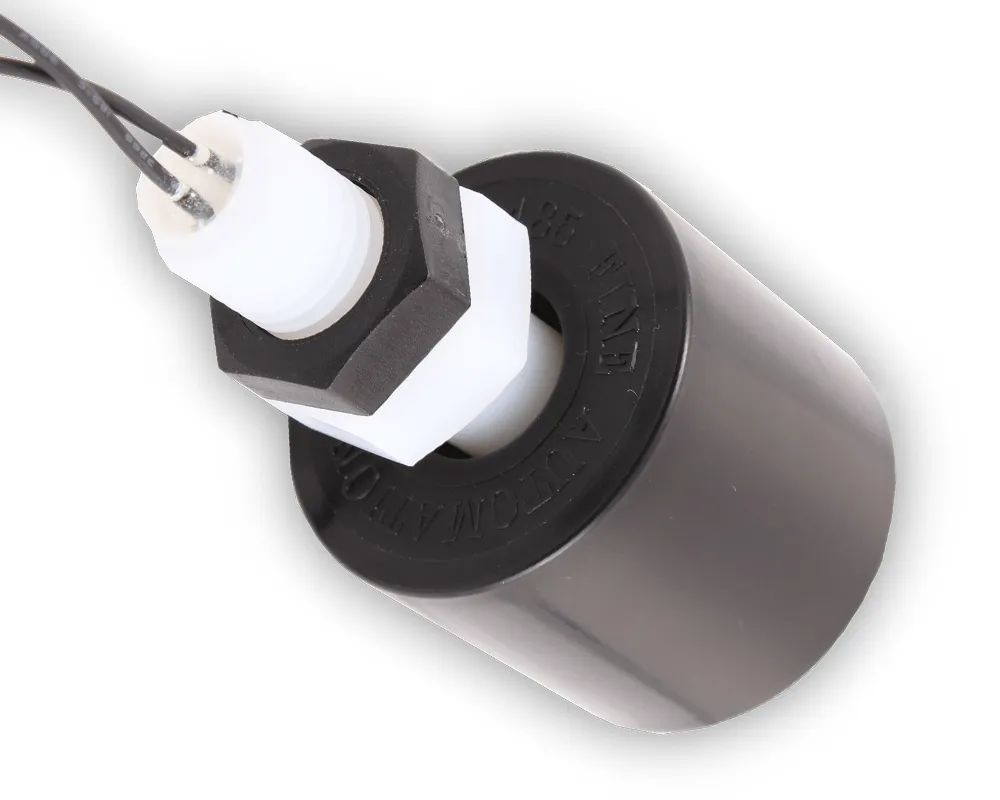

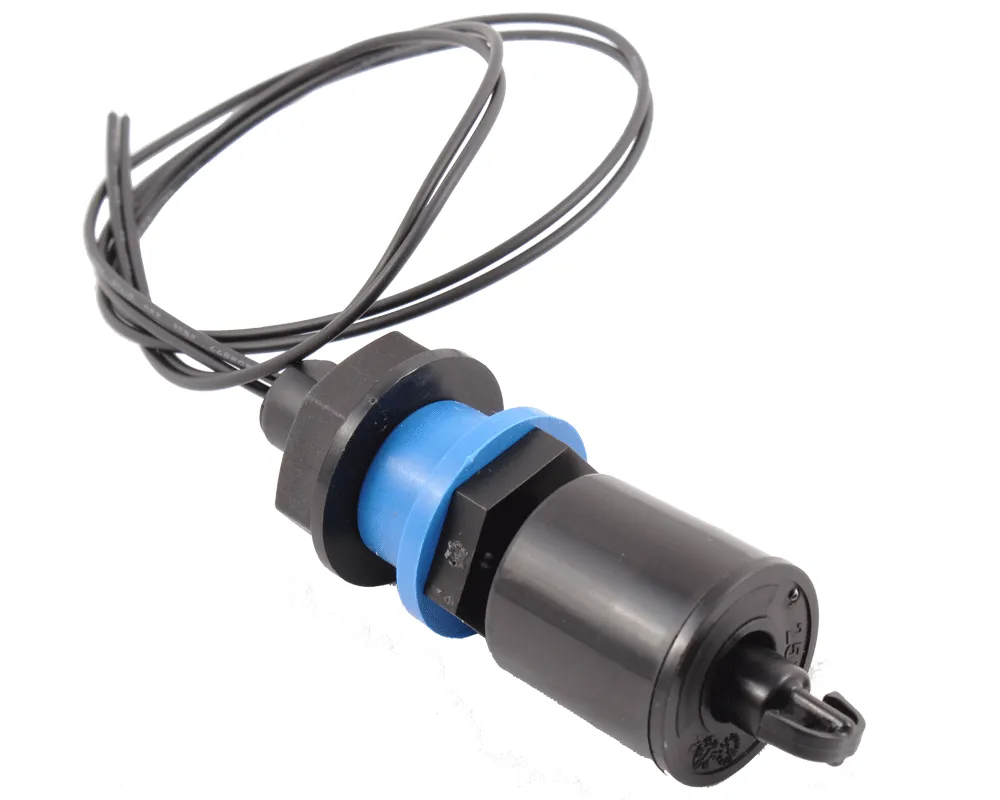

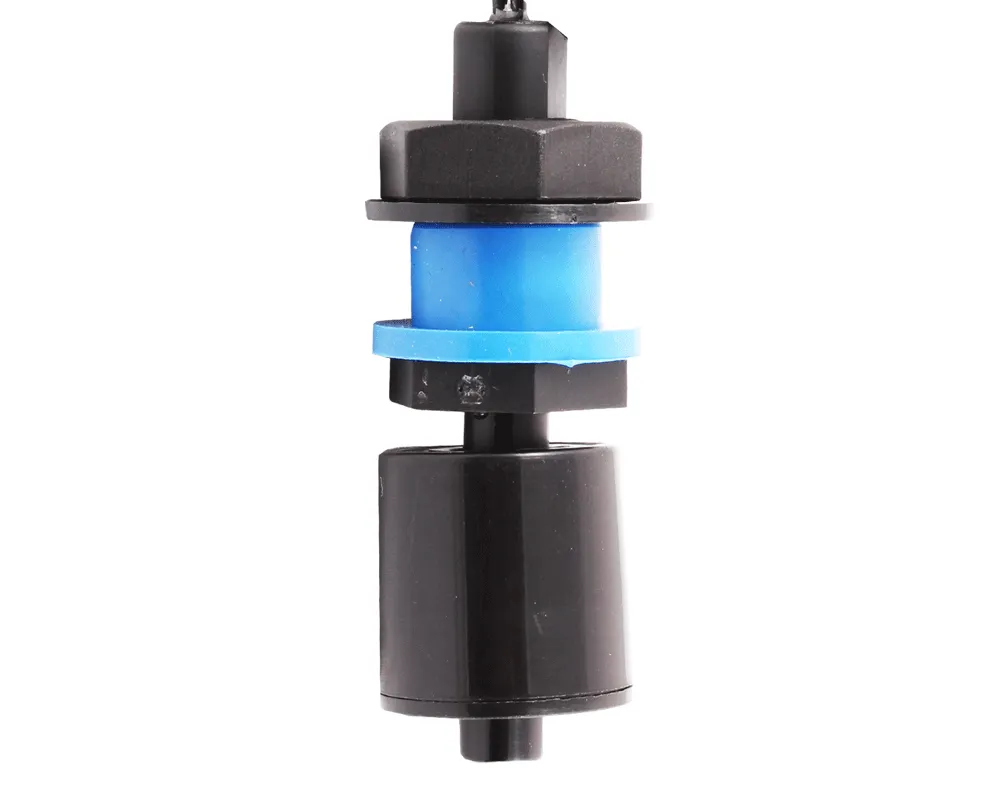

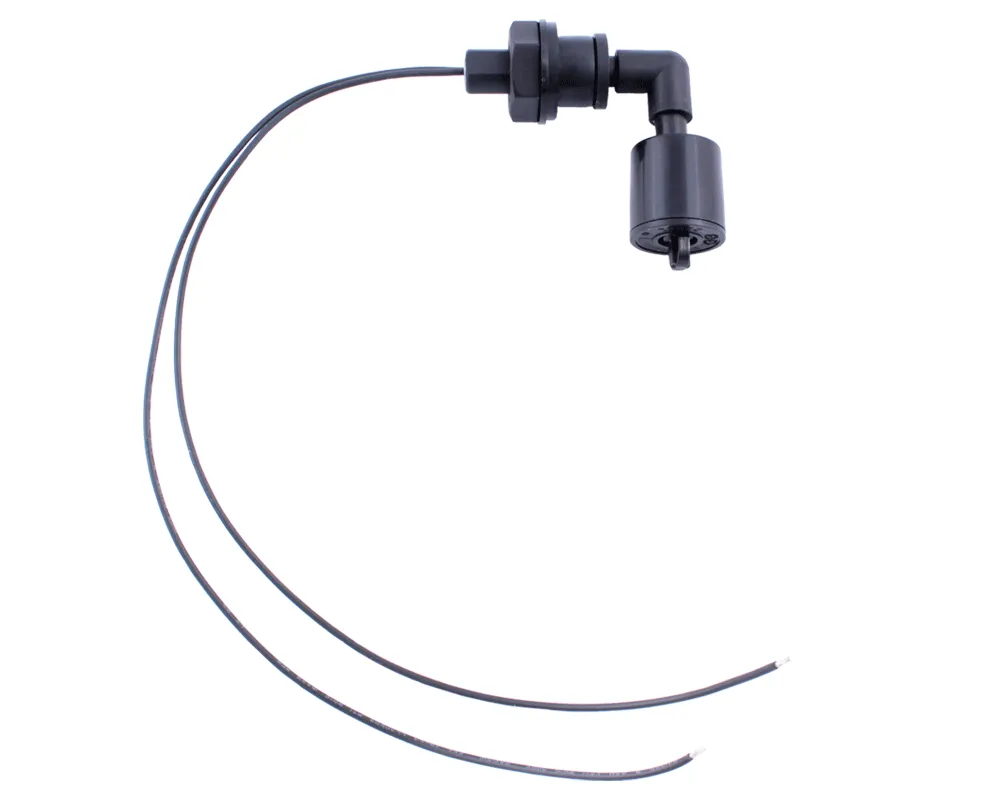

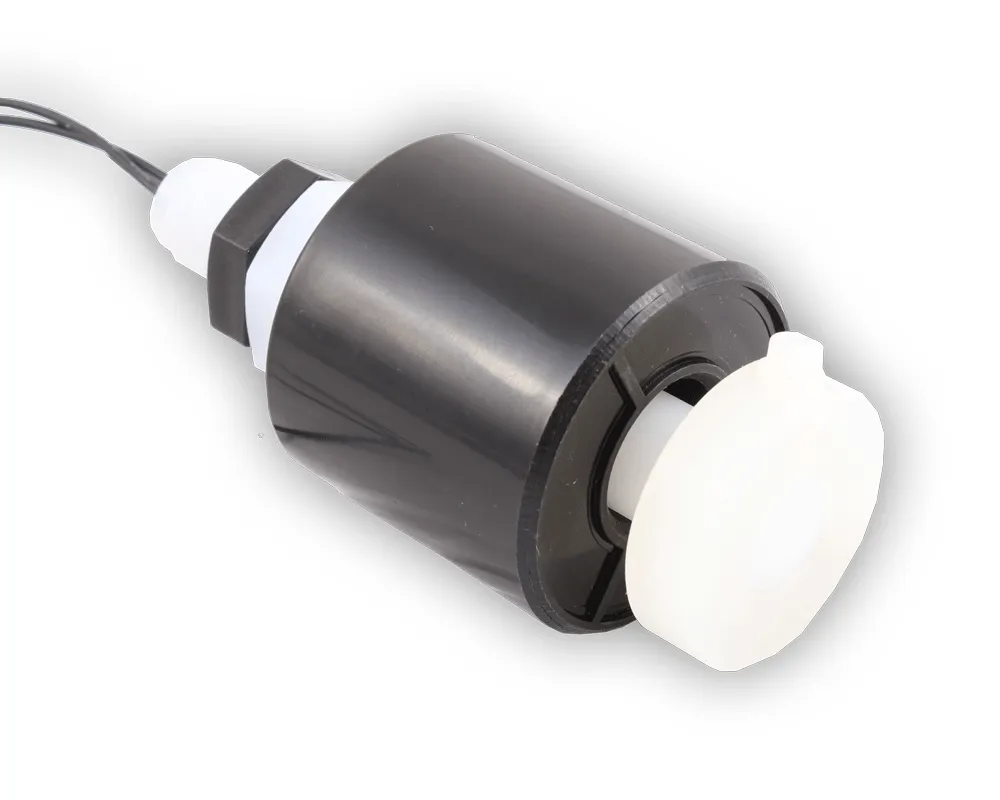

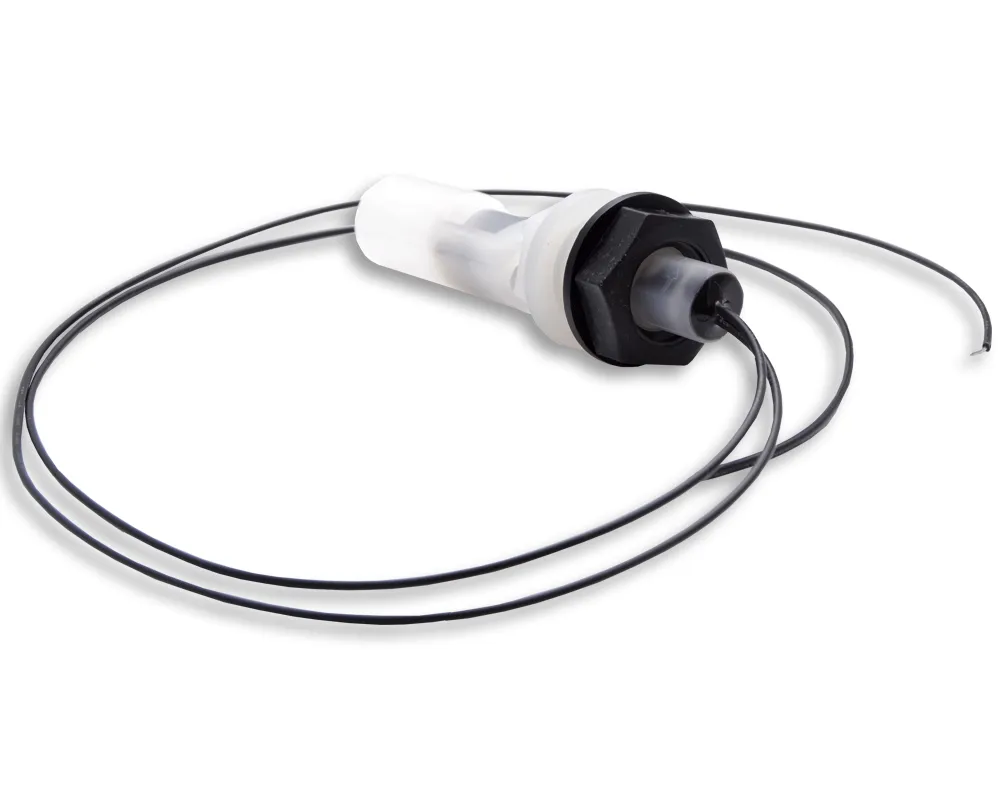

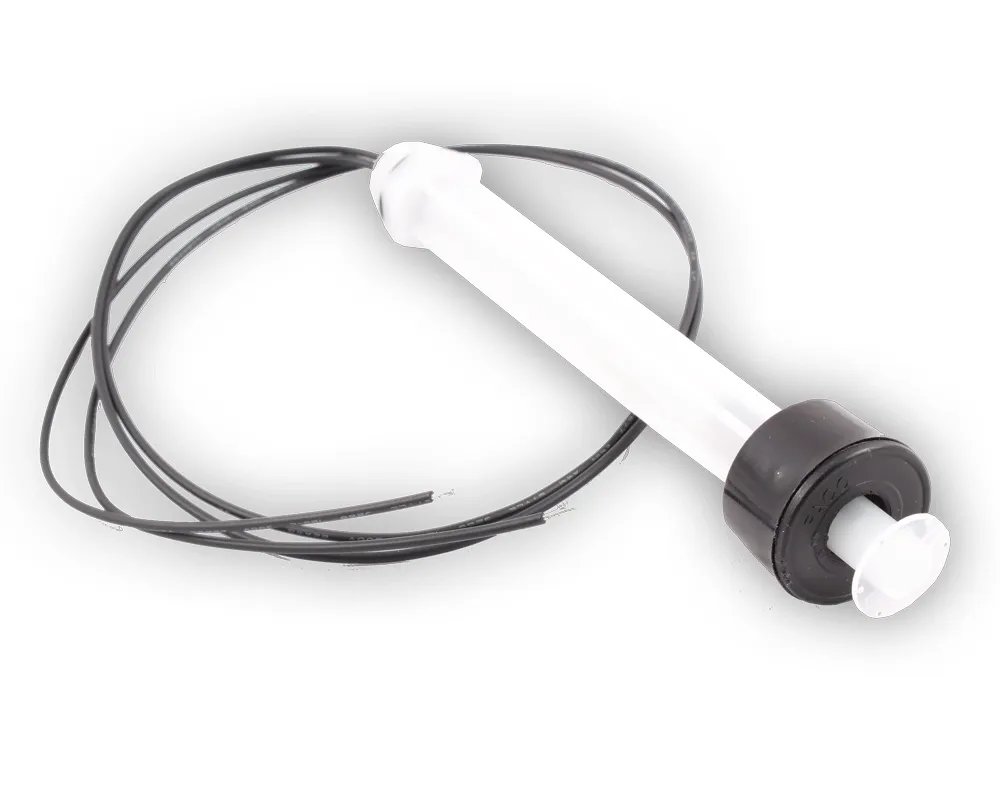

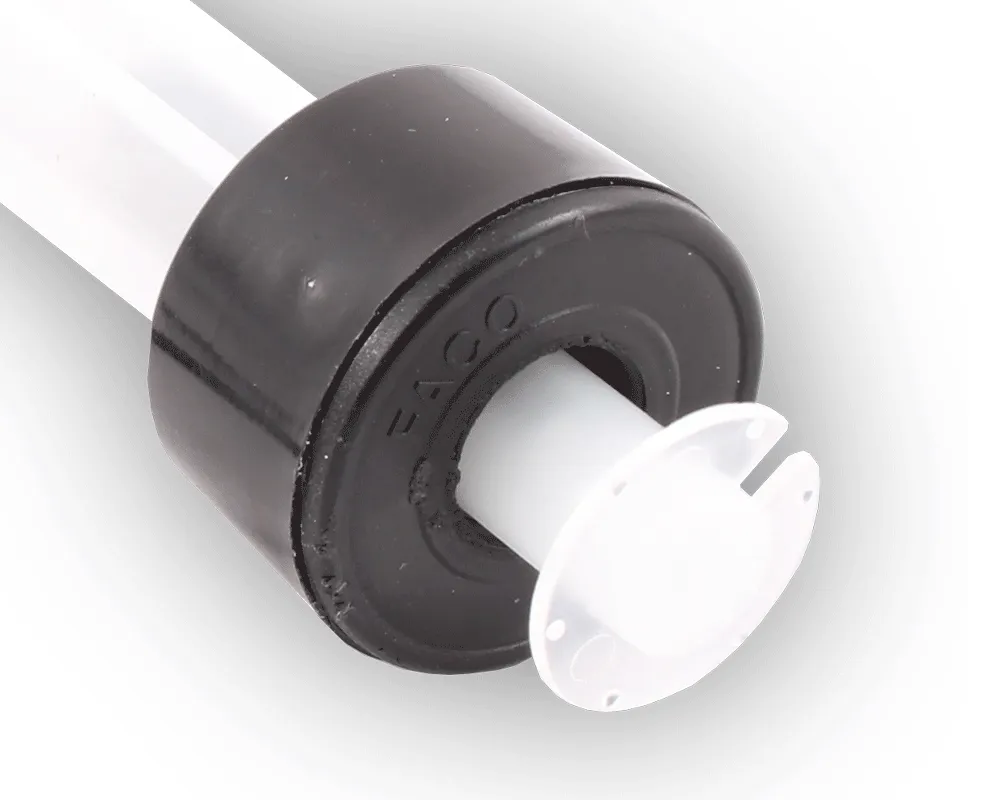

Поплавковые герконовые сигнализаторы FCH и FCV выполняются из синтетических, стойких к воздействию химически агрессивных жидкостей, материалов – полипропилена (PP) и поливинилденфторида (PVDF). Спектры сопротивляемости агрессивным веществам у этих материалов различаются, но в целом семейство пластиковых выключателей уровня применимо для работы с водными растворами агрессивных веществ и жидкостей, спиртов, щелочей и кислот.

Основные привлекательные стороны применения поплавковых реле уровня лежат в эксплуатационной области:

• простота монтажа и установки;
• минимальные затраты в ходе эксплуатации;
• высокая надежность функционирования;
• минимальные габариты;
• возможность работы с агрессивными, пожароопасными и взрывоопасными жидкостями.

Принцип работы поплавковых герконовых сигнализаторов уровня FineTekFC

Выходной сигнал герконового поплавкового сигнализатора формируется при срабатывании магнитных контактов герметизированного реле при появлении или исчезновении постоянного магнитного поля в непосредственной близости от них. Источником магнитного поля является постоянный магнит, вмонтированный в подвижный элемент датчика – так называемый «поплавок». Появление или исчезновение магнитного поля обуславливается приближением или отдалением поплавка к герметической колбе, в которой заключены контакты геркона. Изменение положения поплавка происходит за счет выталкивающей силы жидкости при превышении ею уровня установки датчика или наоборот, отступлении ниже уровня датчика. Принцип работы герконового поплавкового сигнализатора при угловом и линейном принципах перемещения поплавка проиллюстрирован ниже.

Следует отметить, что при повороте датчика на 180° вокруг горизонтальной оси меняется функция контактов датчика: нормально замкнутые контакты изменяются на нормально разомкнутые и наоборот.

Применение поплавковых герконовых сигнализаторов уровня FineTekFC

Применение миниатюрных поплавковых герконовых сигнализаторов уровня на производствах:

• мониторинг количества химических веществ в специальных хранилищах;
• отслеживание состояния коллекторов и отстойников;
• защита насоса от сухого хода в скважинах и колодцах;
• защита ёмкостей от перелива;
• защита подвальных помещений от затопления.

Документация

• Каталог герконовых сигнализаторов уровня FineTek FC/FD mini
• Декларация о соответствии TP TC 020/2011 на сигнализаторы уровня FineTek
