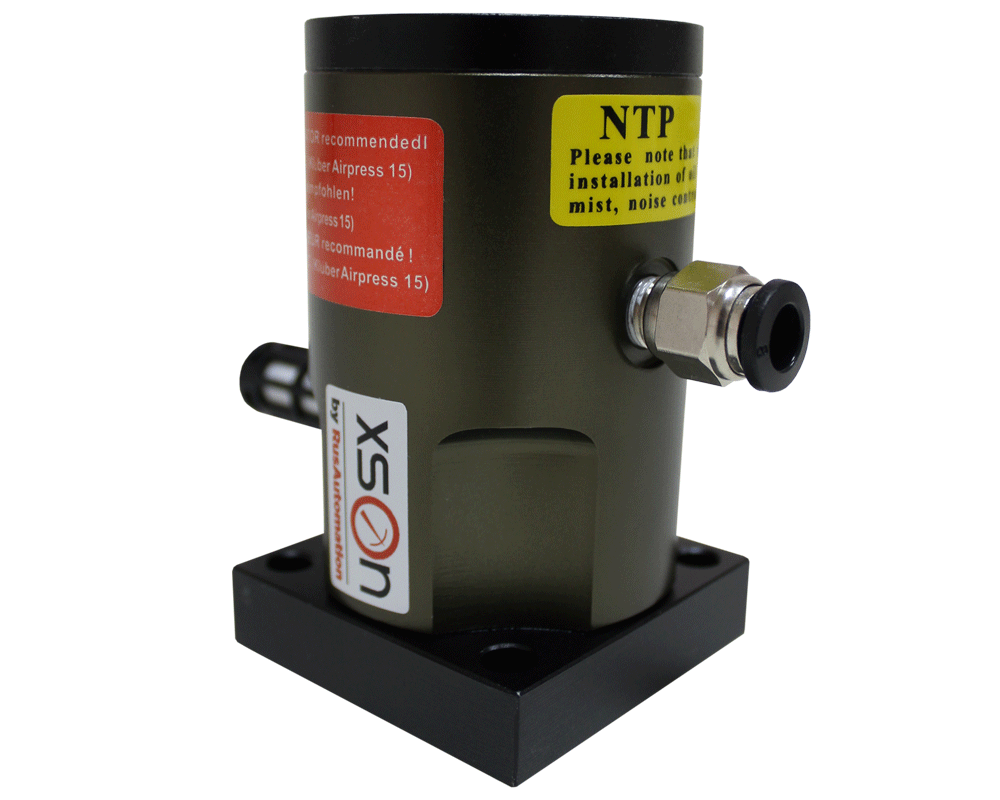

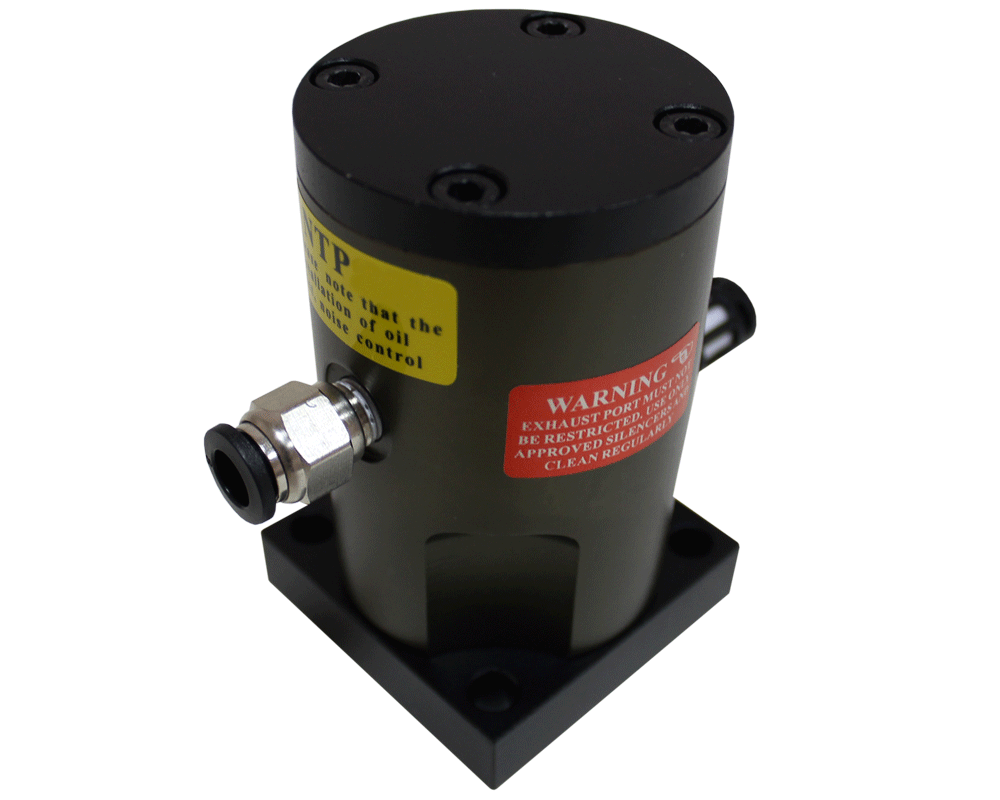

Пневмовибраторы поршневые с мягким ударом XSON NTP
Линейный поршневой пневмовибратор NTP применяют как точечный источник ударного воздействия с регулируемой силой и частотой колебаний подвижного поршня.
Быстрый просмотр
|
В наличии: Мало
Артикул: XSON-NTP-25
Линейный поршневой пневмовибратор XSON-NTP-25 в алюминиевом корпусе. Подходит для толщины стенки менее 8 мм.
Применяется для создания постоянного регулируемого ударного воздействия на стенки емкостей, трубопроводов и иных мест наиболее вероятного налипания и скопления сыпучего материала.
|
14 323 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: XSON-NTP-48
Линейный поршневой пневмовибратор XSON-NTP-48 в алюминиевом корпусе. Подходит для толщины стенки менее 8 мм.
Применяется для создания постоянного регулируемого ударного воздействия на стенки емкостей, трубопроводов и иных мест наиболее вероятного налипания и скопления сыпучего материала.
|
26 524 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: XSON-NTP-32
Линейный поршневой пневмовибратор XSON-NTP-32 в алюминиевом корпусе. Подходит для толщины стенки менее 8 мм.
Применяется для создания постоянного регулируемого ударного воздействия на стенки емкостей, трубопроводов и иных мест наиболее вероятного налипания и скопления сыпучего материала.
|
14 934 руб./шт
-
+
Заказать
|
Назначение пневмовибраторов серии NTP
Линейные пневмовибраторы серии NTP разработаны для создания постоянного регулируемого ударного воздействия на стенки емкостей, трубопроводов, продуктопроводов и иных мест наиболее вероятного налипания и последующего скопления сыпучего материала при хранении и транспортировке (перевалке).
При работе пневматического вибратора, за счет частых и сильных ударов, создаются колебания регулируемой частоты и амплитуды, передающиеся основной конструкции и через нее сыпучей среде.
Преимущества и особенности пневматических вибраторов NTP
Основные функциональные и конструктивные преимущества линейных поршневых вибраторов серии NTP:
- Устройство работает в широком диапазоне температур, не подвергается повышенному износу во влажном воздухе.
- В сравнении с вибраторами с шариковым и роликовым механизмом, поршневой линейный вибратор не издает значительного шума.
- Агрегат не требует значительных объемов воздуха, потребляет немного смазки.
- Алюминиевый корпус имеет небольшой вес и достаточную прочность/пластичность для сохранения целостности, не подвергается коррозии.
Особенности установки и эксплуатации:
- Линейный поршневой вибратор NTP можно установить в любом положении, главным требованием остается плотный контакт основания с поверхностью установки и отсутствие зазора по всей площади контакта.
- Необходимо предусмотреть ограничение распространения колебаний на смежные части конструкции, вероятность возникновения резонанса от работы нескольких вибраторов, создание эффекта вибрационного свода с резонансными частотами.
- При правильной настройке клапанов подачи воздуха возможно получение эффекта смещения фаз вибрации, что способствует более эффективному применению устройств и предотвращению резонансных явлении в основной конструкции.
- Диапазон рабочего давления составляет 2–6 бар, что вполне доступно для подавляющего большинства пневмосистем производственного назначения.

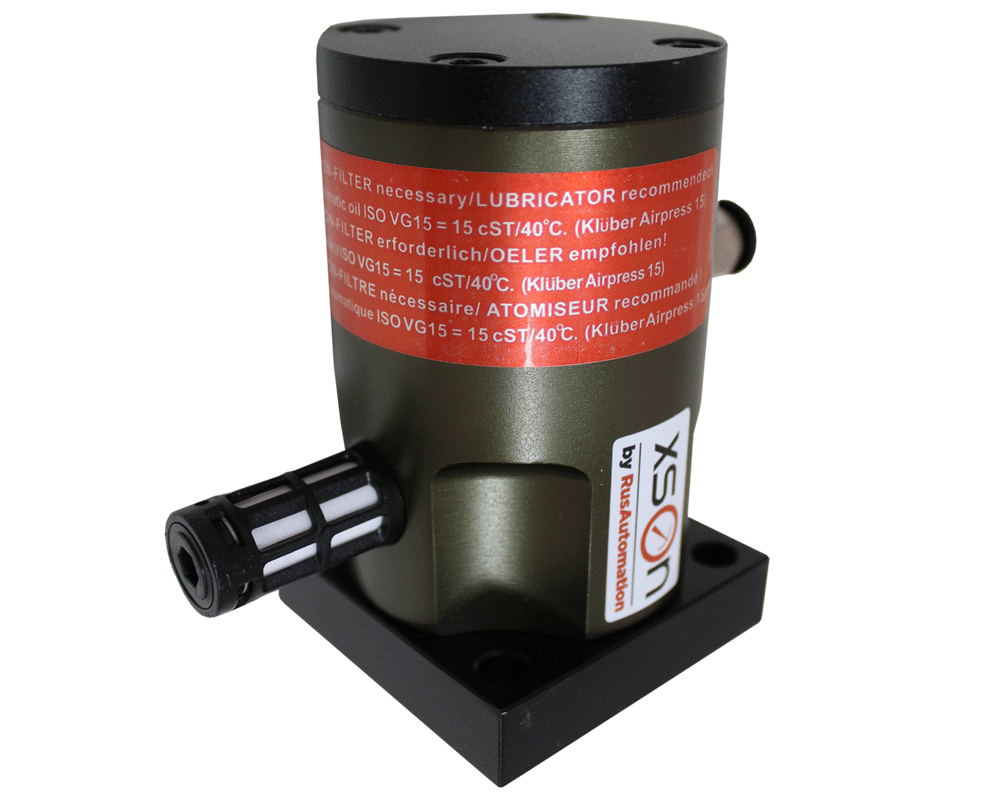

- Для комфортной работы вибратора рекомендуется использование гидравлического масла категории ISO VG15 с кинематической вязкостью 15 сСт при 40°С.
Пневматический поршневой вибратор серии NTP успешно заменяет более дорогие немецкие аналоги. Энергия вибрационного воздействия направляется по оси движения поршня без потери на распространение колебаний в стороны.
Компания РусАвтоматизация, владеющая брендом XSON, следит за качеством продукции и проверяет контрактных производителей на соответствие высоким требованиям, предъявляемым к бренду.
Принцип работы линейного пневмовибратора NTP
Вибрационное воздействие на конструкцию возникает при движении и ударе расположенного в пневмоцилиндре поршня, движущегося под действием давления сжатого воздуха (газовой среды). За счет переменной подачи воздуха в полости цилиндра поршень пневмовибратора NTP движется поступательно до момента столкновения с пластиной в конце рабочего хода. Вибратор контактного ударного действия рассчитан на жесткое столкновение поршня с пластиной.

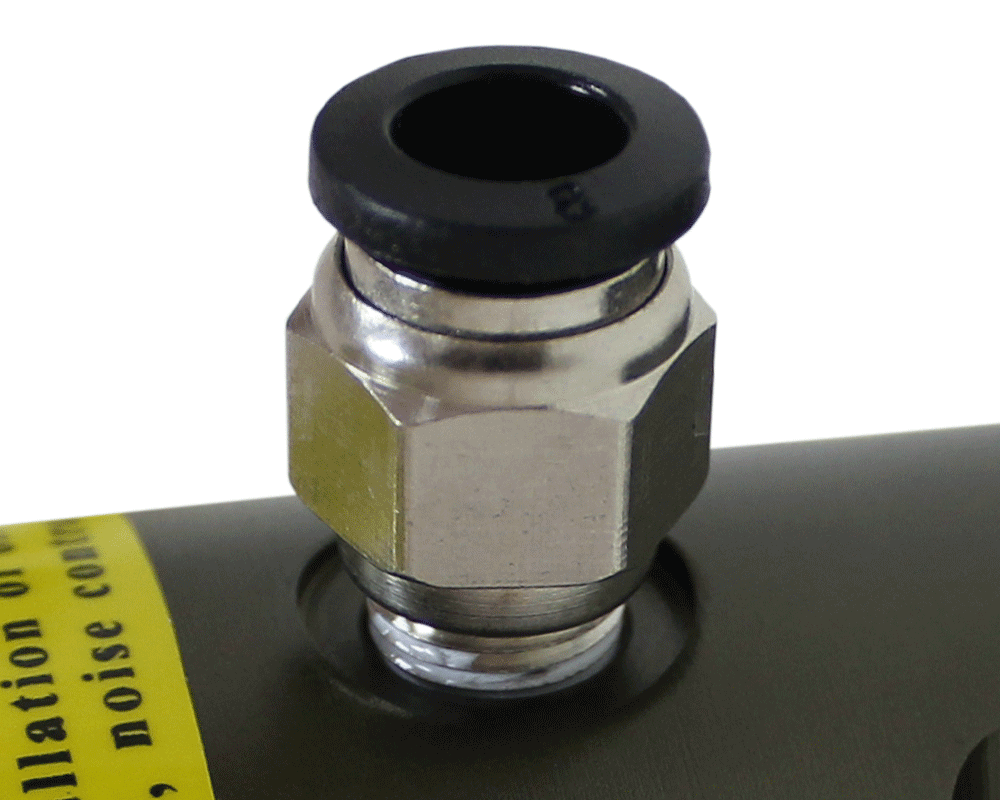

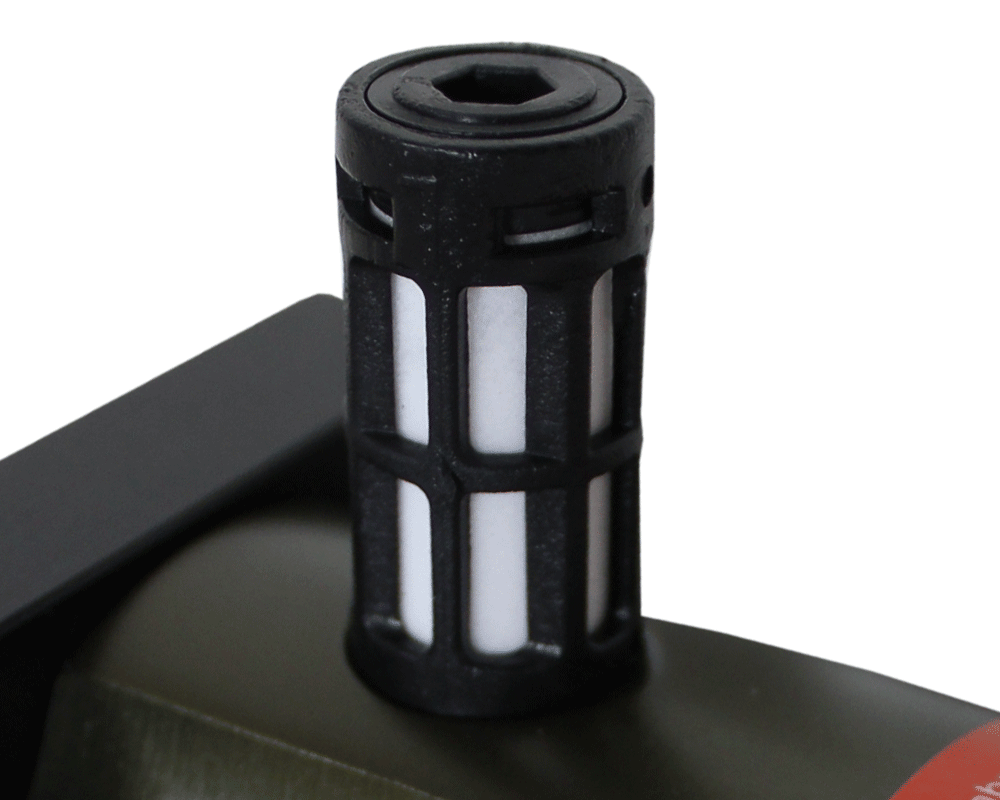

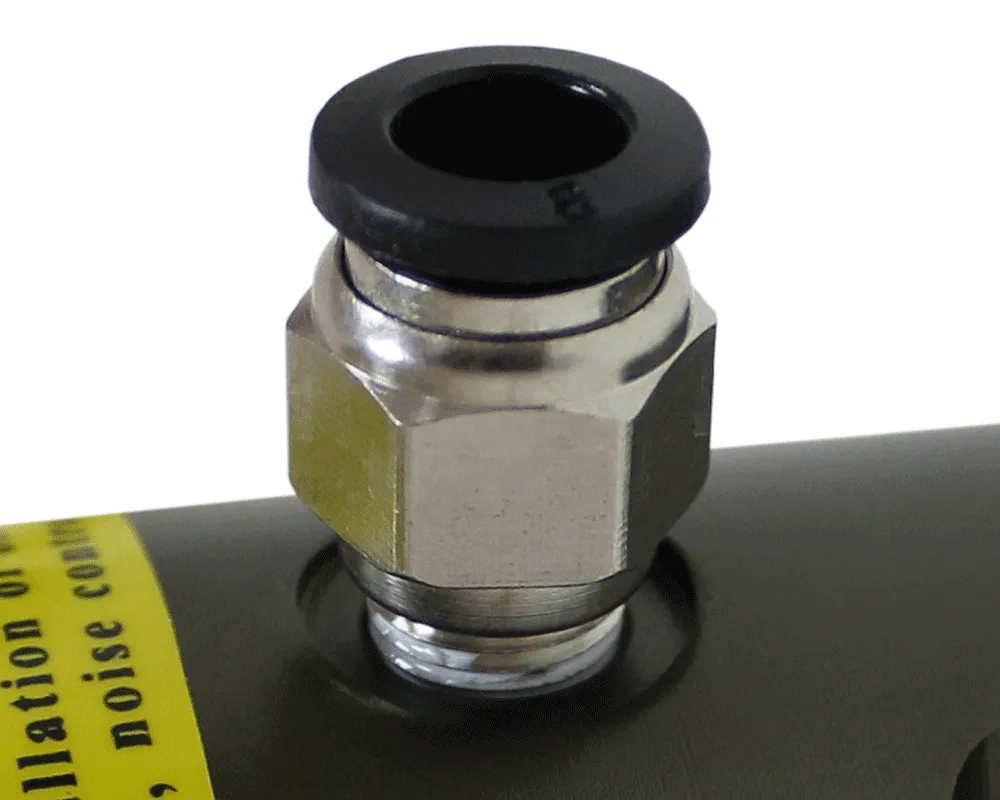

Для движения поршня необходимо подать в полость цилиндра некоторое количество сжатого воздуха через клапан. При прохождении определенной части траектории поршень открывает стравливающее (отсечное) отверстие, при этом сжатый воздух подается в обратную полость. За счет циклов подачи и отсечки рабочего тела (газа, воздуха) движение поршня в цилиндре становится ритмичным. Сила удара и частота перемещения поршня зависят от давления рабочей среды.

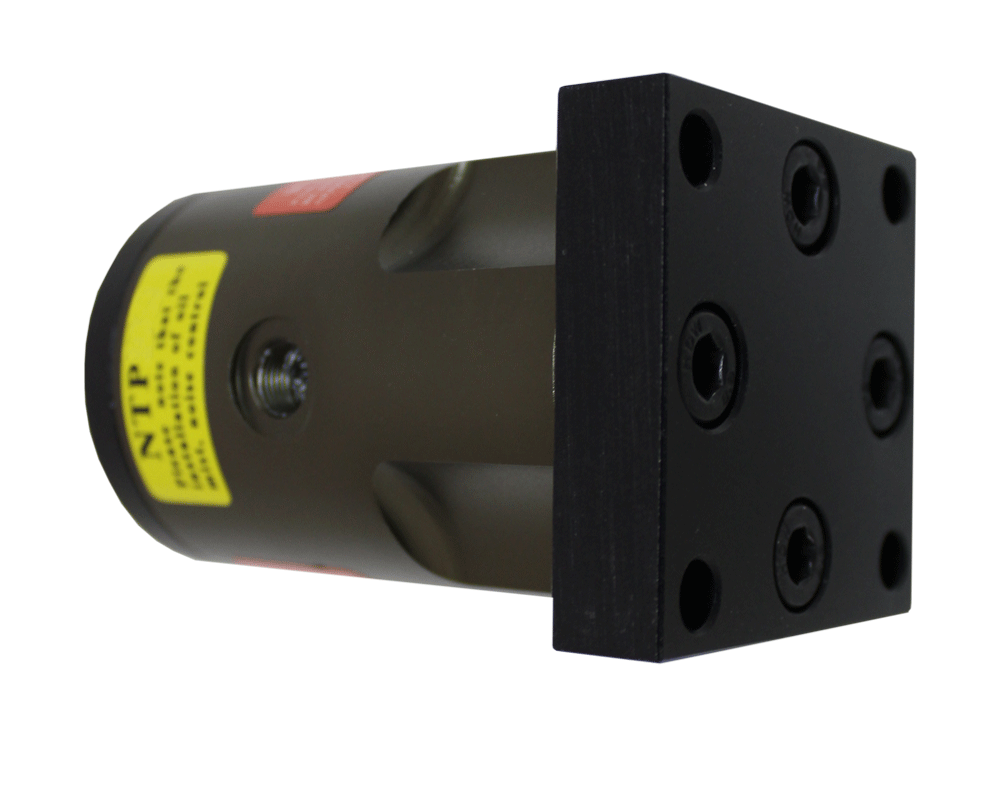

Массивная пластина в основании пневмо-поршневого линейного вибратора позволяет добиться эффекта полноценной передачи ударного воздействия на стенку конструкции, к которой прикреплен агрегат. При необходимости возможно выставление давления, при котором удар будет смягчен сжимаемой воздушной прослойкой между поршнем и пластиной. Смягчить удар можно также за счет добавления в конструкцию резиновой прокладки, которая смягчала бы удары цилиндра о пластину.
Применение пневматических вибраторов NTP
Линейные пневмовибраторы NTP применяют в областях деятельности, связанных с транспортировкой и хранением сыпучих материалов, склонных к формированию плотной массы за счет влажности, размеров частиц, адгезивных свойств зерна. В основном такие условия возникают при обороте относительно мелкодисперсных сред: цемента, муки растительного и животного происхождения, компонентов цементных и строительных смесей, увлажненного песка малых фракций, некоторых разновидностей химических реагентов и компонентов порошкового продукта (смеси), рудного конгломерата.
Установки и системы, в которых использование линейного поршневого вибратора с пневмоприводом считается наиболее оправданным или обязательным:
- Элеваторные емкости и силосы для хранения сухих и увлажненных сыпучих продуктов, зернового материала, слипающихся растительных смесей.
- Коробы закрытых конвейеров для транспортировки сыпучих материалов.
- Продуктопроводы и системы вертикальной транспортировки продукта на элеваторах.
- Зоны изменения направления продуктопроводов и вертикальных транспортов, камеры задвижек, перевалочные емкости и резервуары с нижней вертикальной разгрузкой.
- Разгрузочные и загрузочные бункеры, танки на судах-балкерах, технологические резервуары и дозаторы.
При соответствии вибрационных характеристик поршневой вибратор серии NTP можно применять в устройстве вибростолов, грохотов, дробилок. Особое значение приобретает применение устройства в дозирующих и технологических емкостях, где налипание продукта может привести к нарушению дозировки сыпучего компонента и отклонению заявленного состава смеси от требований технологии.
Технические характеристики серии NTP
В составе модельного ряда представлено 3 разновидности вибраторов NTP. В приведенной таблице указаны диапазоны рабочих параметров: частоты, давления, силы воздействия, габаритных размеров.
Модель | Частота (колебаний в минуту) | Сила (Н) | Потребление воздуха (л/мин) | ||||||
2 бар | 4 бар | 6 бар | 2 бар | 4 бар | 6 бар | 2 бар | 4 бар | 6 бар | |
NTP-25 | 5848 | 7000 | 8784 | 269 | 438 | 830 | 68 | 75 | 82 |
NTP-32 | 2959 | 4080 | 5040 | 289 | 607 | 926 | 71 | 80 | 86 |
NTP-48 | 2618 | 3459 | 4320 | 782 | 1305 | 2039 | 78 | 85 | 90 |
Габаритные размеры
Сертификаты
- Сертификат соответствия ГОСТ ISO 18652-2014 на пневмовибраторы XSON
- Декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования» на пневмовибраторы XSON
Документация
Представляем техническую документацию на линейные поршневые пневматические вибраторы серии NTP.
