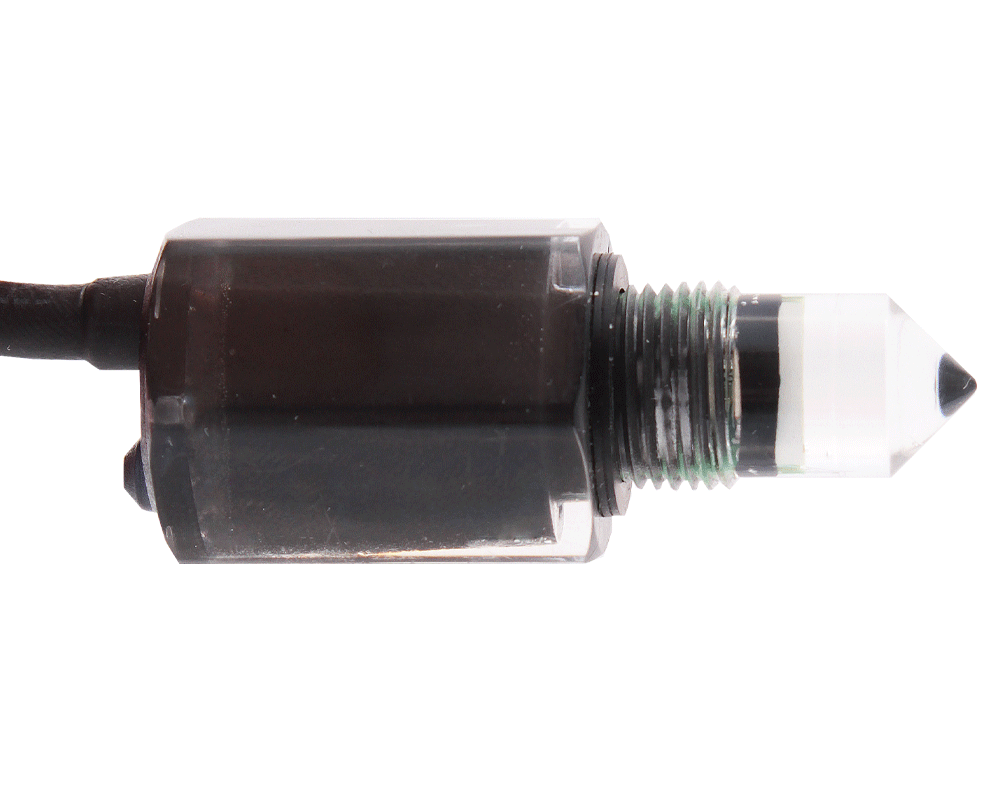

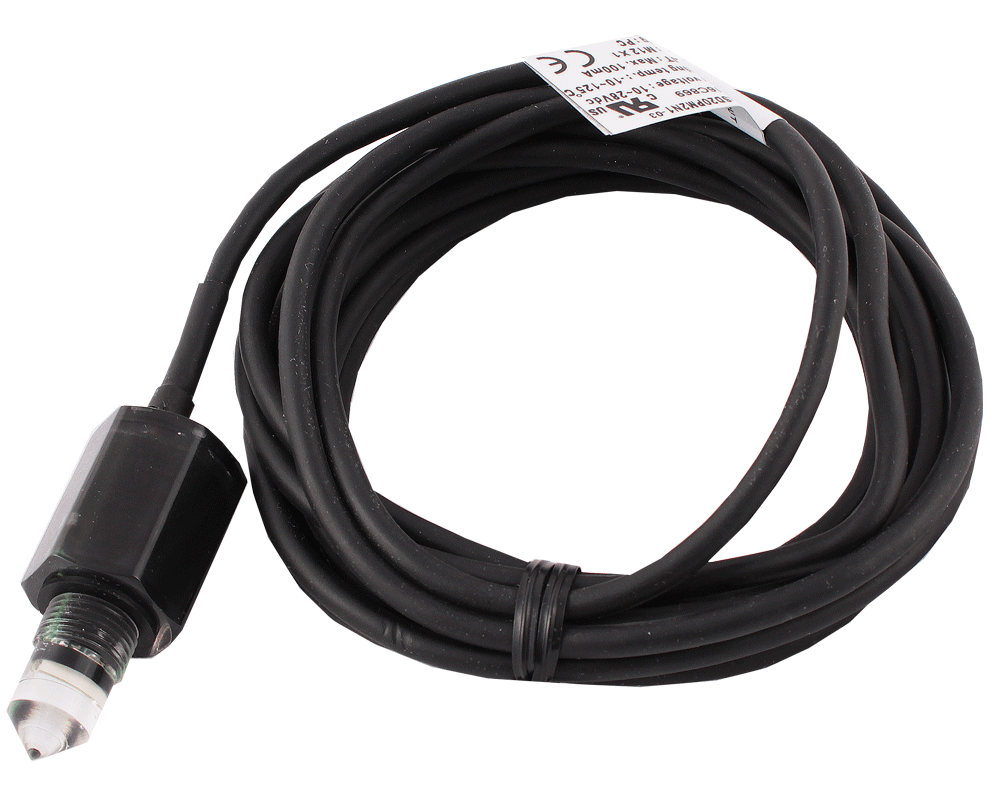

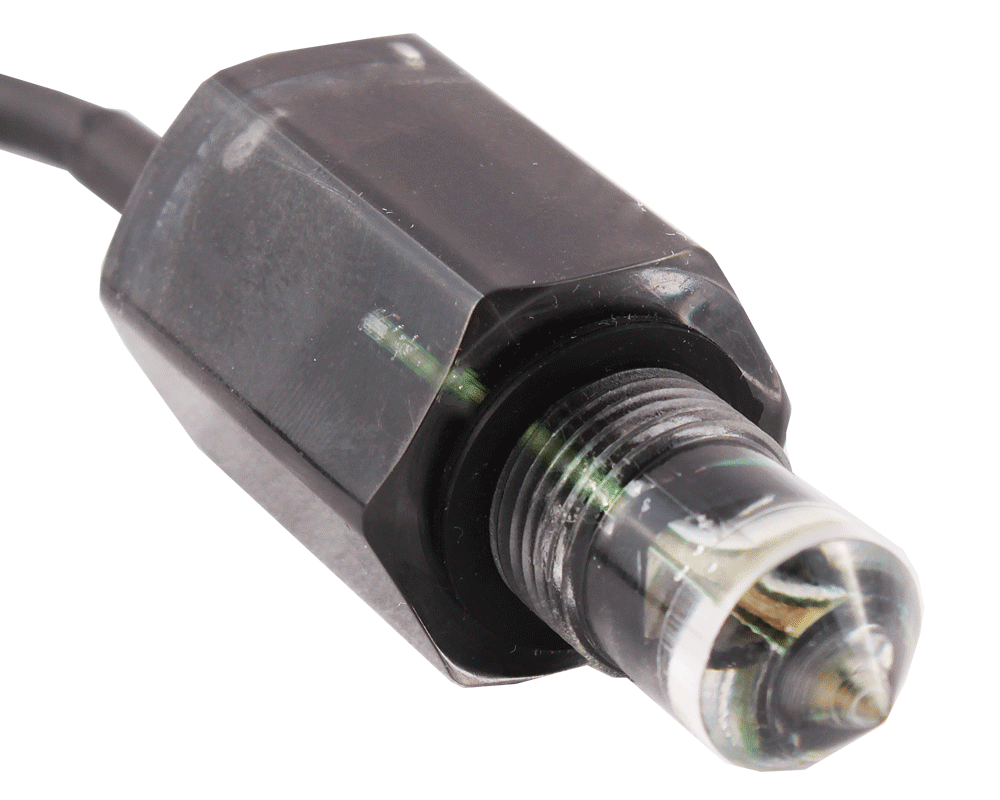

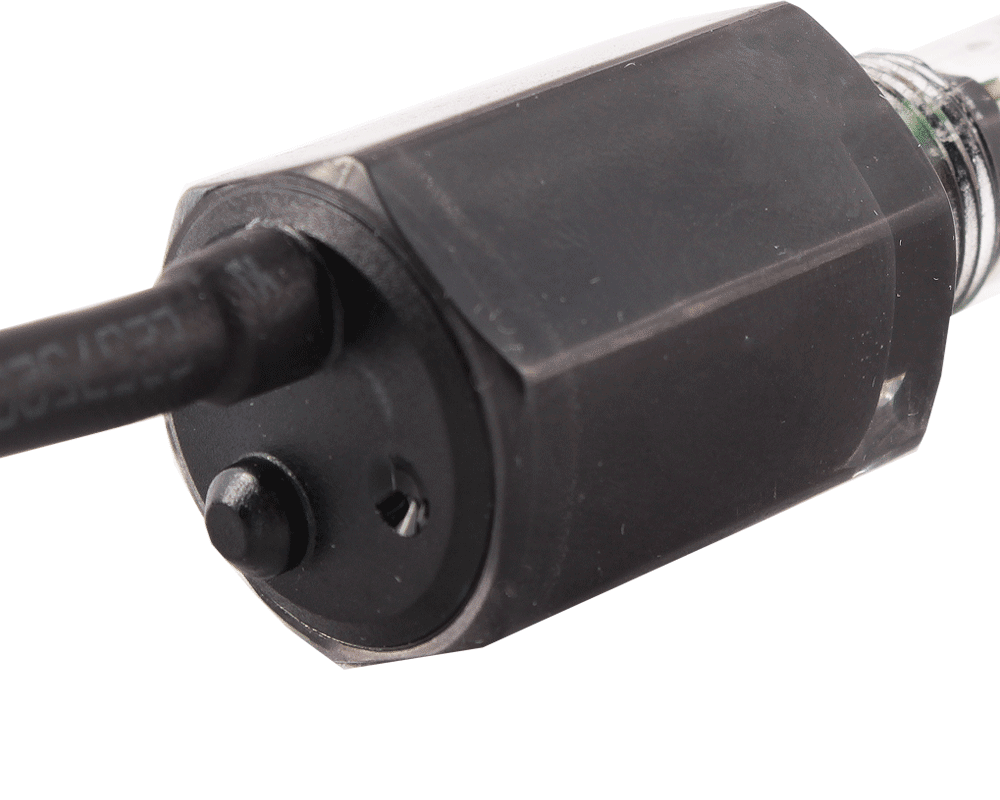

Преимущества оптических сигнализаторов уровня FineTek SD

Оптические датчики уровня SD обладают следующим рядом особенностей:

• Простой и компактный, без подвижных частей;
• Светодиодный индикатор;
• Питание от источника: постоянного тока 10…28В, переменного тока 115В или 230В;
• Транзисторный NPN / PNP или релейный выход;
• Рабочая температура до +125°C;
• Широкий диапазон использования в машинных системах для обнаружения уровня жидкости;
• Функция самодиагностики;
• Устройство способно обнаружить неправильную установку датчика;
• Материал корпуса PC, PEC, SUS304, SUS316 для применения в масле, жидком растворе, спиртосодержащих жидкостях, органическом растворителе и т.д.;
• Защита от перегрузки по току и обратной полярности.

Принцип работы оптического сигнализатора уровня SD серии

Оптический переключатель уровня жидкости серии SD использует принцип полного отражения луча инфракрасного света. Отражение или преломление света определяет достигла ли жидкость уровня, где установлен датчик. Рассмотрим движение луча в призме.

Когда призма датчика не погружена в жидкость, то есть излучатель и приёмник находятся в среде с одним показателем преломления, луч света беспрепятственно проходит до внутренней грани призмы, полностью отражается от неё и попадает на приёмник. А когда излучатель окружен жидкостью, из-за разницы показателей преломления жидкой среды и материала наконечника датчика, луч инфракрасного излучения преломляется под другим углом, и не попадает на приёмник. Далее после задержки переключения (около 5 секунд) реле меняет своё состояние, и подаётся сигнал управления.

В воздухе

В жидкости

Применение оптических сигнализаторов уровня серии SD

Инфракрасный датчик уровня SD благодаря своей компактности может устанавливаться в трубопроводах малого диаметра и в автомобильных системах циркуляции топлива.

Защита оборудования от перелива жидкости.

1. Сигнализация максимального и минимального уровней жидкости в системах кондиционирования воздуха и холодильных машинах;
2. Поддержание уровня жидкости в гидравлических системах

Благодаря своей компактности и точности оптические переключатели предельного уровня SD применяются в следующих отраслях:

• ОВиКВ и компрессоры – для сигнализации переполнения конденсатной ёмкости
• Фармацевтика – для автоматизации процессов смешивания реагентов;
• Металлообработка – для определения опустошения ёмкостей с СОЖ;
• Гидравлические системы – например, для аварийной сигнализации опустошения труб с гидравлической жидкостью в экскаваторе;
• Химическая промышленность – сигнализация уровня слабо концентрированных кислот.

Пример применения датчика SDB с 5-проводным подключением для сигнализации переполнения ёмкости

При отсутствии жидкости на критичном уровне бака, через 5 секунд выключается реле, и загорается зелёный индикатор состояния.

В случае, если уровень контролируемой среды достигает критической отметки, датчик на протяжении 5 секунд отслеживает непрерывно или фрагментарно (всплеск) превышена контрольная отметка. Если контакт характеризуется как непрерывный, то реле включается, индикатор состояния отключается, и подаётся сигнал об аварии.

Ниже приведена блок-схема работы датчика.

Пример применения датчика SDB с 6-проводным подключением для определения отсутствия охлаждающего масла в двигателе

1. Оптический переключатель SD устанавливается в системе, где уже есть сигнализаторы предельного уровня давления и датчик температуры.
2. Через три секунды после включения питания реле включается.
3. Датчику требуется 30 секунд, чтобы определить наличие жидкости.
4. При отсутствии жидкости в масляном баке, через минимум 5 секунд реле выключается, затем подаётся сигнал для перехода в состояние блокировки.
5. Необходимо перезапустить питание для отмены аварийного сигнала и повторного запуска процесса.

Ниже приведена блок-схема работы датчика.

Технические характеристики оптических сигнализаторов уровня SD серии

Характеристики датчиков серии SD20

Габаритные размеры серии SD20

Материал корпуса и сенсора: Поликарбонат /Полиэфирсульфон
Соединение М12х1 или 1” PT / PF / NPT	Соединение 3/8˝
Материал корпуса: SUS304 / SUS316, материал сенсора: Полиэфирсульфон (ПЭС)
Соединение М12х1 или 1” PT / PF / NPT	Соединение 3/8˝

Характеристики датчиков серии SD21

Материал корпуса	SUS304 / SUS316
Материал сенсора	Стекло
Напряжение питания	10…28В DC
Ток нагрузки	≤200мА
Потребляемый ток	<25мА
Тип выхода	Транзисторный: NPN / PNP Релейный: NO+NC
Электрическая защита	защита от обратной полярности, защита от короткого замыкания
Время задержки	5 с ±1 с (опционально)
Температура окружающей среды	-20…80оС
Рабочая температура	-20…100оС
Рабочее давление	<60 бар
Светочувствительность	<500 лк
Степень защиты	IP67
Характеристики волокна	3/8˝ / 1/2˝ PT / PF / NPT

Габаритные размеры серии SD21

Кабель 4-х проводный, с индикацией

Разъем М12х1, без индикации

Характеристики датчиков серии SD22

Габаритные размеры серии SD22

Документация

В прилагаемой документации (мануале) подробно описываются все нюансы подключения оптического датчика предельного уровня SD в технологический процесс. Также документ содержит полный конфигуратор прибора.

• Каталог оптических сигнализаторов уровня FineTek SD
• Декларация о соответствии TP TC 004/2011 на сигнализаторы уровня FineTek
