Определение границ раздела сред в жидкостях в Москве

Назначение приборов для определения границы раздела сред в жидкостях

• Контроль изоляции друг от друга компонентов сырья (жидкого)
• Фиксация уровней в средах, отличающихся диэлектрической проницаемостью или плотностью
• Определение границы между диэлектриками и водными растворами (проводящие/непроводящие)
• Участие в следующих процессах и этапах нефтепереработки:
• Обессоливание и обезвоживание нефти (регистрация и передача сигнала системе о границах между нефтью и водой)
• Алкилирование, коксование, смешение, гидрообессеривание, кислотные отстойники (регуляция уровня между средами)
• Экстракция нефтяных остатков посредством растворителей, сепараторы (разграничение сред)

Преимущества

На достоинства устройств влияют используемые рабочие принципы. Общие же преимущества:

• Автоматический контроль границ сред в жидкостях, организация АСУ
• Простая эксплуатация и техническое обслуживание

Отдельные типы (волноводные, микроволновые) не зависят от физических параметров сред.

Модели приборов и аналоги

Под задачи точного контроля и коммерческого учета жидкостей специально адаптированы магнитострикционные датчики EG371. Конструктивно состоят из зонда и двух поплавков, обладают точностью ±0,05% (±1 мм) в диапазоне до 5,5 м. Оснащены аналоговым и цифровым выходами.

Для задач контроля заполнения/опорожнения емкостей с электропроводящими продуктами в химической промышленности хорошо подходят кондуктивные датчики NIVOCONT K. Устройства способны работать с двумя емкостями одновременно (4+1 электродов max). Оснащены реле на ток в 16А, работают при температурах до +200°С.

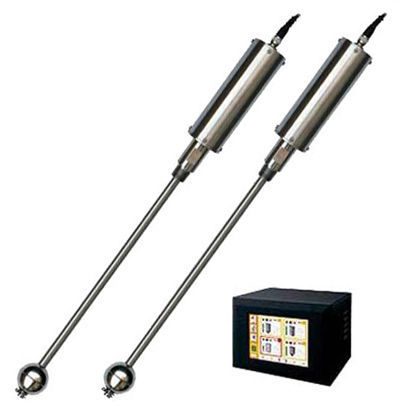

Серия EG высокоточные магнитострикционные уровнемеры

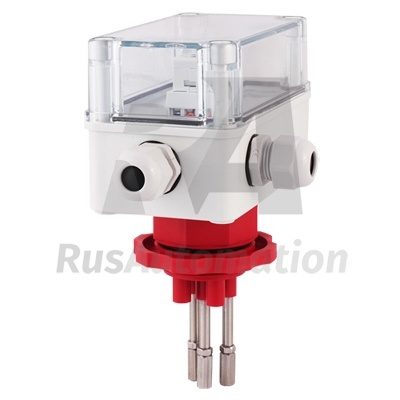

NIVOCONT K кондуктивный сигнализатор уровня

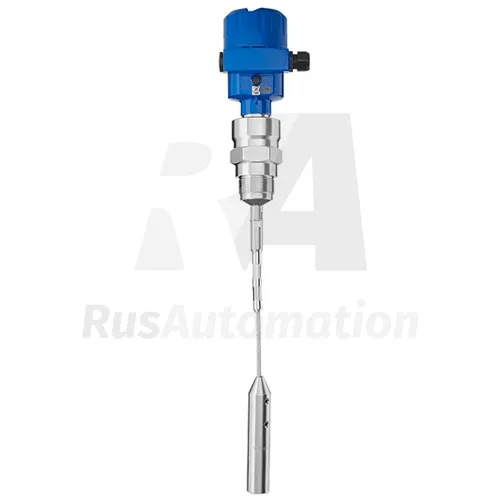

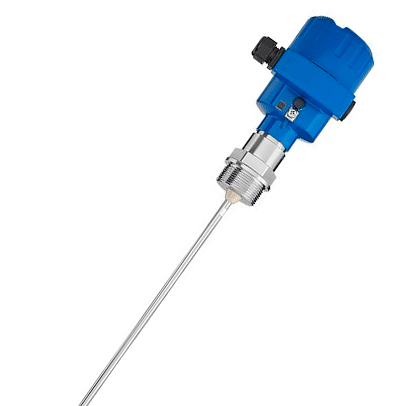

NivoGuide NG8000 микроволновый датчик для непрерывного измерения жидкостей

Принцип работы прибора

Рассмотрим принцип работы волноводного радарного прибора. Преимущество таких устройств – независимость от физических параметров среды.

Принцип их работы заключается в отправке высокочастотных импульсов по волноводу и получении обратного «эха». Импульсы отражаются либо от поверхности продукта, либо от границы с резкой сменой диэлектрической проницаемости. Электроника прибора рассчитывает расстояние и определяет границы раздела сред в жидкостях.

Области применения

Некоторые области промышленности, требующие изоляцию жидкостей в технологическом процессе:

• Нефтегазовая, нефтеперерабатывающая промышленность
• Химия и фармацевтика
• Пищевая индустрия
• Энергетическая промышленность
• Водная промышленность

Недостатки

Недостатки также связаны с отдельными типами приборов. Это могут быть:

• Для кондуктивных: трудности в работе с диэлектриками
• Для магнитострикционных: габариты
• Микроволновые/волноводные испытывают сложности с определением твердых веществ в воде
