Сигнализатор уровня NIVOCONT K адаптирован под нужды предприятий химической промышленности. Кондуктивный датчик NIVOCONT K напрямую регулирует уровень и отлично справляется там, где приборы другого принципа действия испытывают затруднения.
|
Хит
Быстрый просмотр
|
Срок отгрузки 98 дн.

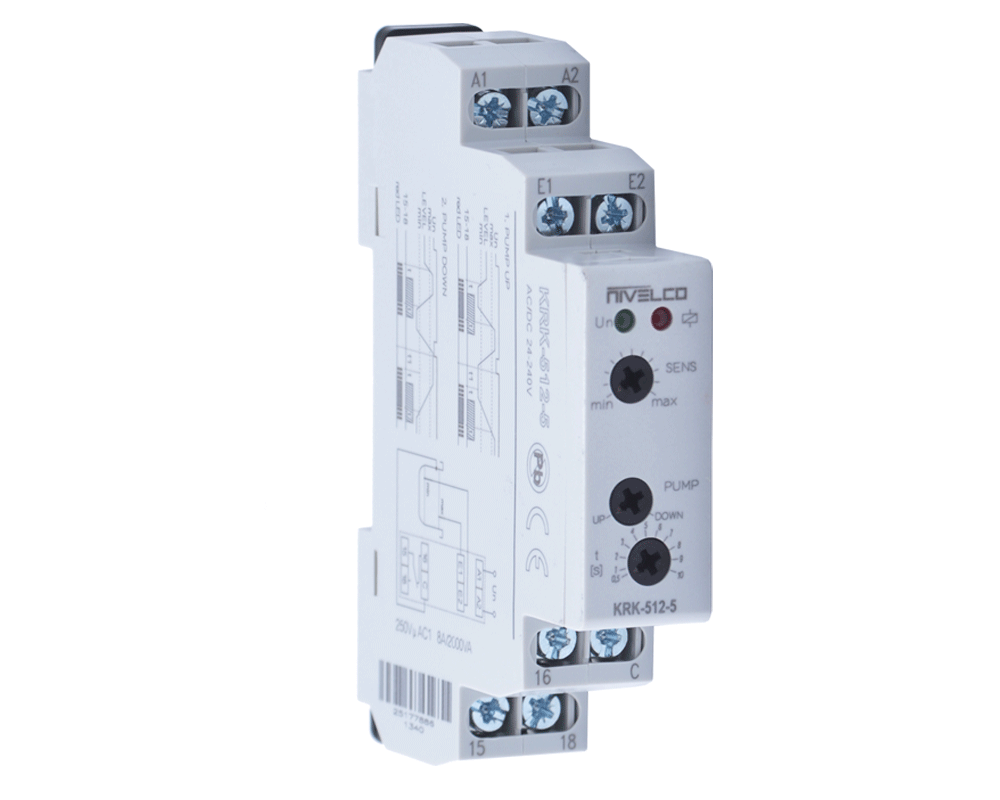

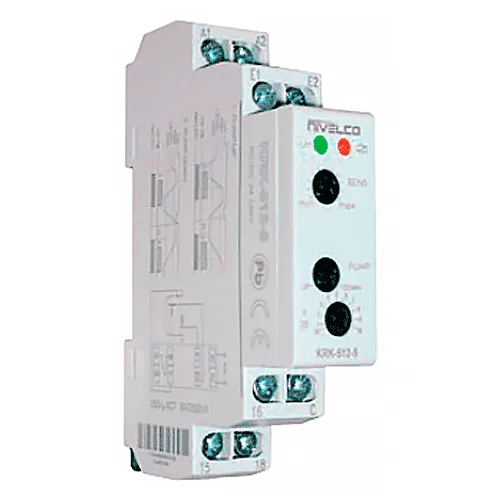

Артикул: KRK-512-5
Кондуктивный датчик уровня NIVOCONT KRK-512-5 для контроля и сигнализации предельного уровня жидкости.
|
12 532 руб./шт
-
+
Заказать
|
||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: KRK-622-1
Кондуктивный датчик уровня NIVOCONT KRK-622-1 для контроля и сигнализации предельного уровня жидкости.
|
16 674 руб./шт
-
+
Заказать
|
||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: KRK-622-4
Кондуктивный датчик уровня NIVOCONT KRK-622-4 для контроля и сигнализации предельного уровня жидкости.
|
18 373 руб./шт
-
+
Заказать
|
||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: KKH-222-5
Кондуктивный датчик уровня NIVOCONT KKH-222-5 для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
|
42 481 руб./шт
-
+
Заказать
|
||||||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: KKH-212-5
Кондуктивный датчик уровня NIVOCONT KKH-212-5 для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
|
29 206 руб./шт
-
+
Заказать
|
||||||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: KRK-622-2
Кондуктивный датчик уровня NIVOCONT KRK-522-2 для контроля и сигнализации предельного уровня жидкости.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||
Назначение кондуктометрических сигнализаторов уровня NIVOCONT K
Сигнализатор уровня NIVOCONT K относится к классу кондуктометрических датчиков уровня. Такие датчики работают на основе электропроводности и применяются исключительно для контроля уровня проводящих жидкостей. Вместе с тем, используемый принцип работы серьезно упрощает конструкцию, делает ее надежнее и расширяет пределы по температуре и давлению рабочей среды.
Кондуктивные сигнализаторы уровня NIVOCONT K оснащены одним или двумя силовыми реле для оперативного управления исполнительными механизмами при общей нагрузке в 16 А. С широкими регулировочными возможностями на многоэлектродных исполнениях строятся надежные системы сигнализации и регулирования уровня.
Приборы доступны в стандартном и компактном исполнениях, одно- и двухканальные.
Достоинства и преимущества NIVOCONT K
Основные преимущества устройства:
- Прочная и простая конструкция с отсутствием движущихся механических частей
- Отсутствие чувствительности к турбулентности в рабочей среде (движению продукта при включении мешалок/насосов)
- Простота настройки и обслуживания
- Возможность подключения мощных исполнительных механизмов для реализации функций регулирования и сигнализации (до 16 А)
- Двухканальные режимы (один прибор на два сосуда)
- Срок гарантии 5 лет
Принцип работы NIVOCONT K
В своей работе NIVOCONT K использует метод определения требуемого предельного уровня посредством измерения проводимости, так называемый «кондуктометрический метод». Данный метод основывается на изменении электрического сопротивления между электродами в рабочей среде и соответствующем изменении силы тока в образованном электродами контуре. К турбулентным потокам/перемешиванию продукта прибор не чувствителен.
В своей конструкции датчик содержит один или несколько электродов. В первом случае роль второго электрода (контакта цепи) играет металлическая стенка емкости, во втором – присутствует контрольный электрод. Концы электродов устанавливаются в резервуар на нужных уровнях, а по ним самим пускается электрический ток. В двухканальном режиме контролируются два сосуда одновременно.
В случае пустого резервуара (или заполнении его диэлектриком) электрический контакт между электродами отсутствует из-за бесконечно большого сопротивления между ними. По мере же заполнения резервуара электропроводящим жидким продуктом уменьшается сопротивление между электродами, погруженными в продукт. С помощью электроники прибора отслеживается изменение сопротивления и осуществляется настройка чувствительности датчика и временных интервалов на срабатывание реле. Когда цепь замыкается, контакты реле срабатывают в соответствии с этими настройками:
Необходимое условие работы прибора: минимальная электрическая проводимость контролируемого продукта должна составлять не менее 10 мкС/см.
Физический принцип, заложенный в основе кондуктивного сигнализатора NIVOCONT K, отражается в надежной работе прибора. На датчиках NIVOCONT K строятся недорогие системы сигнализации и регулирования с прямым управлением исполнительными механизмами.
Сферы применения NIVOCONT K
Основное применение данные сигнализаторы находят в детектировании предельных уровней. Возможные приложения:
- Сигнализация, определение и контроль предельных уровней в емкостях с электропроводящими продуктами (проводимость > 10 мкС/см)
- Контроль заполнения/опорожнения резервуара
- Сосуды под давлением, дренажные системы
- Автоматическое регулирование уровня
- Определение границ раздела сред между продуктами (например, водой и топливом)
- Защита насосов от работы на холостом ходу, прямое управление работой насоса
- Бойлерные установки, контейнеры, открытые каналы
 |
Контроль и измерение уровня воды в скважинах |
NIVOCONT K предназначен для решения задач сигнализации и контроля в разных производственных сферах:
- Химическая промышленность
- Водоподготовка и водоотведение
- Фармацевтическая промышленность
- Пищевая промышленность
- Сельское, коммунальное хозяйство
- Энергетика
Датчики хорошо проявляют себя там, где мешалки/насосы создают турбулентные потоки, способные помешать нормальному функционированию других устройств, например – гидростатических сигнализаторов. На работу NIVOCONT K эти процессы никоим образом не влияют.
Область применения NIVOCONT K распространяется на множество сфер, но только при работе с электропроводящими жидкостями. Прибор не сможет проявить свои лучшие качества в приложениях с продуктами низкой электропроводности (<10 мкС/см), клейкими, липкими, вязкими веществами, сыпучими продуктами.

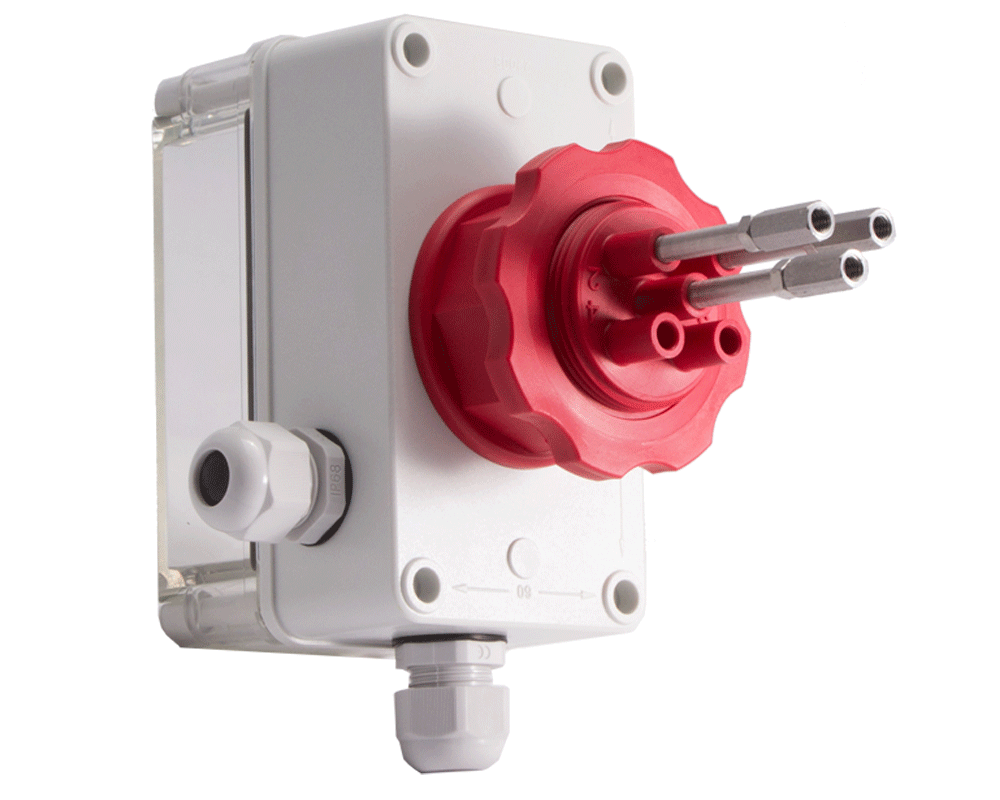

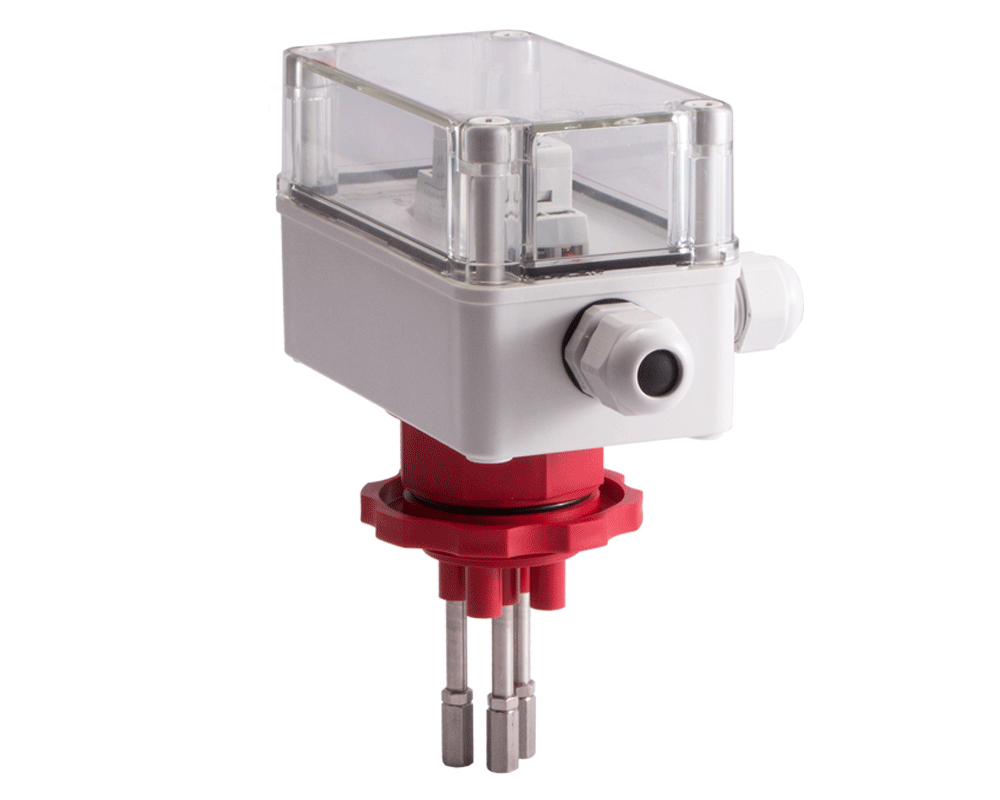

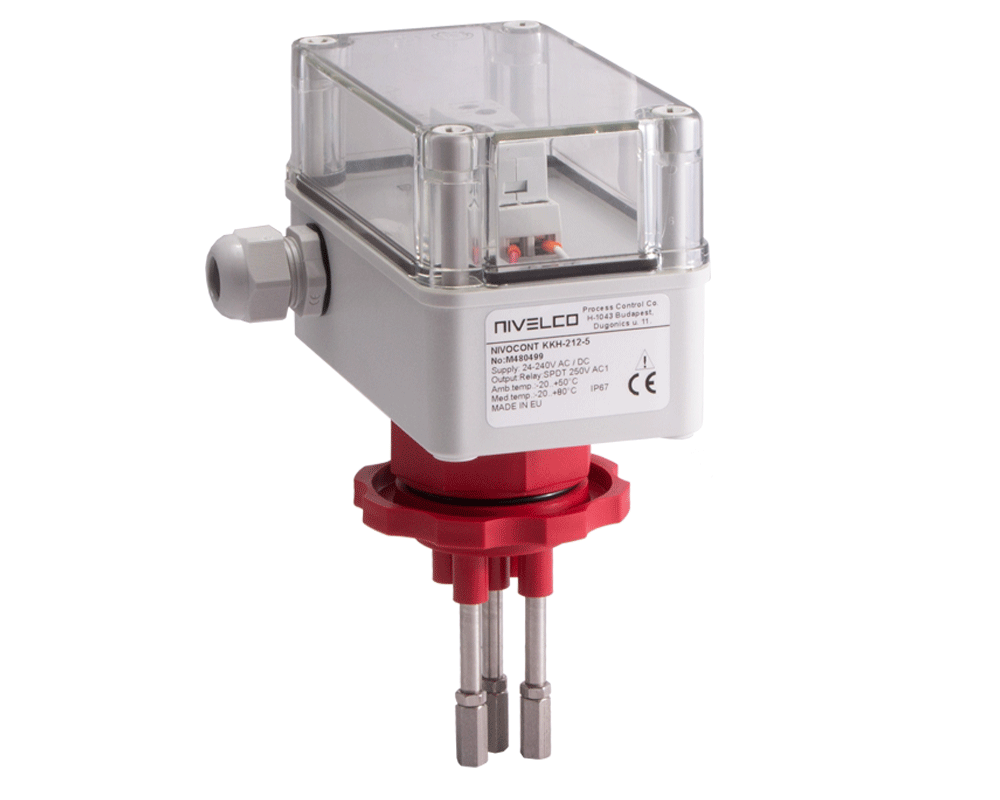

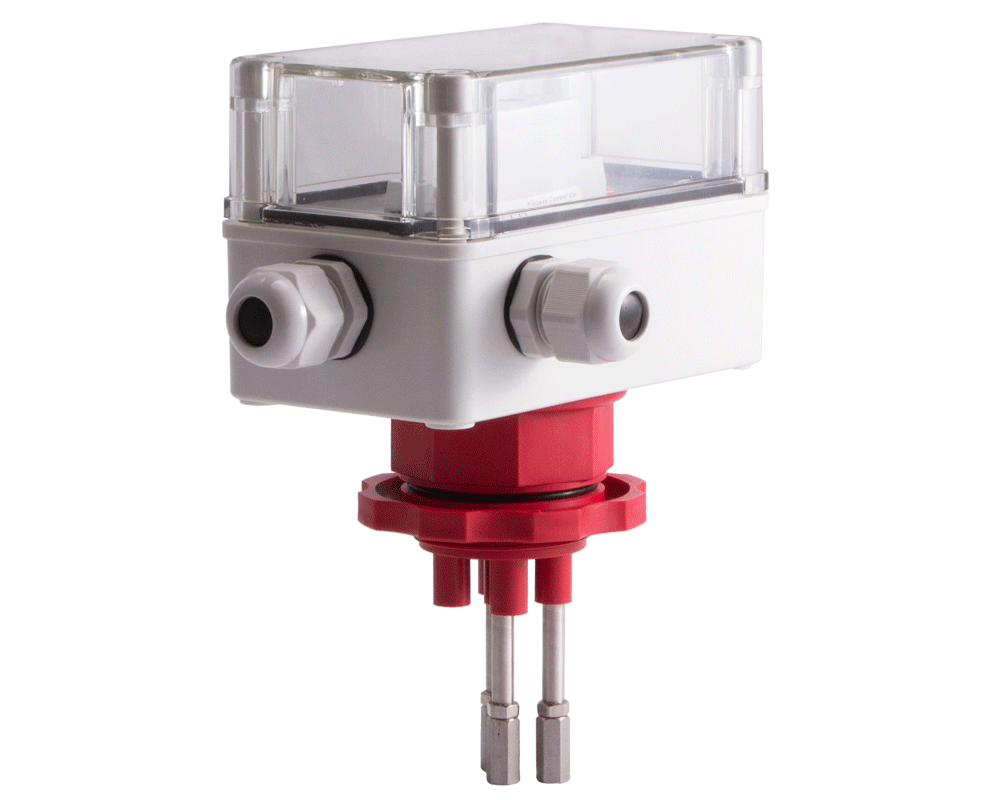

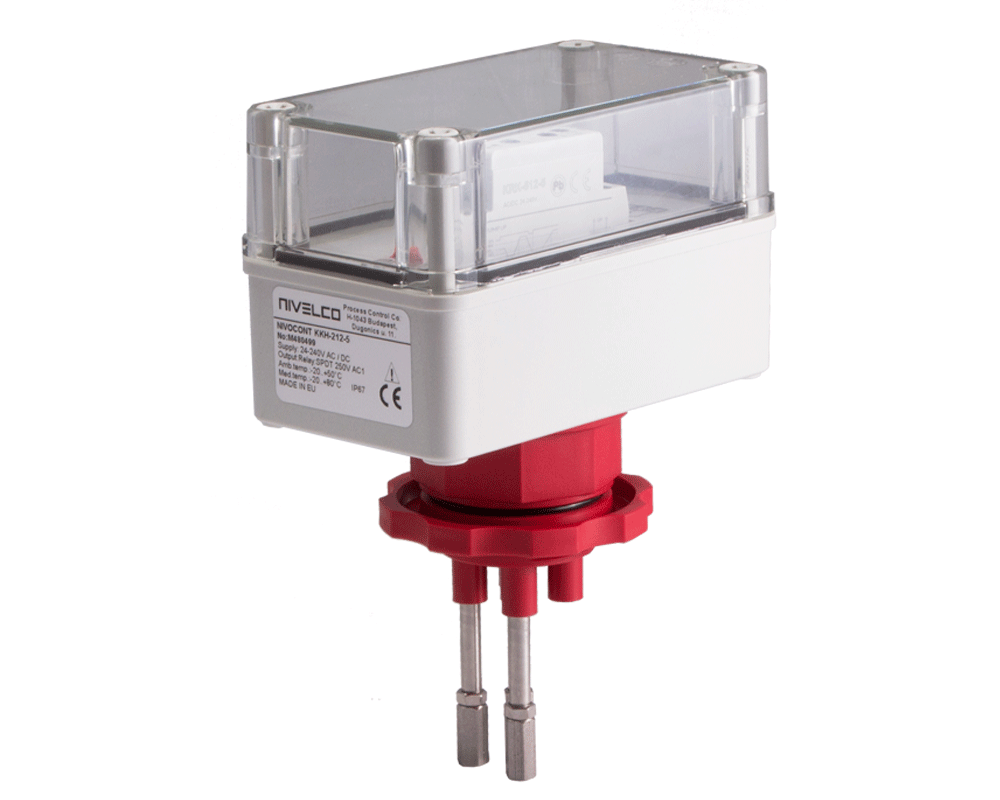

Среди исполнений датчика есть компактный и стандартный вариант. В целях экономии места хорошо смотрится вариант KKH. Однако, он имеет серьезные ограничения по температуре и давлению технологического процесса. Стандартные исполнения KRK таких ограничений не имеют и рекомендуются для использования в более тяжелых условиях, сосудах под давлением или с высокой температурой. В обоих конструктивных исполнениях доступны для заказа двухканальные версии приборов для одновременного наблюдения за двумя сосудами.
Все исполнения датчика содержат силовые реле для прямого управления исполнительными механизмами. Нагрузочная способность реле позволяет подключать достаточно мощные насосы (240V AC/16A). Вкупе с широкой настройкой временных интервалов, эти возможности делают прибор отличным регулятором.
Для наблюдения за несколькими предельными уровнями (границами раздела сред) рекомендуется заказывать дополнительные электроды (до 4 шт.). Обращайте внимание на материалы корпусов, под агрессивные среды выбирайте пластиковый вариант и материалы PP, PBT.
Наилучшее применение для NIVOCONT K найдется в приложениях с задачами контроля и сигнализации уровня агрессивных водосодержащих сред. В химической, фармацевтической промышленности NIVOCONT K проявит свои лучшие качества.
Технические характеристики NIVOCONT K
Кондуктивный датчик NIVOCONT K представлен в нескольких вариациях – компактном и стандартном исполнениях. Расширенные данные для исполнений NIVOCONT K и принадлежностей представлены в нижеследующих таблицах.
Расширенные технические характеристики NIVOCONT K:
| Число электродов | KKH-212: 3 электрода KKH-222: 5 электродов |
|
| Материал частей прибора: | ||
| Соединение с процессом | PP | |
| Электрод | 1.4571 | |
| Разделитель | PP | |
| Напряжение электрода | 3.5 V AC | |
| Ток электрода | <0.2 мА AC | |
| Чувствительность | Настраиваемая: 5 кОм…100 кОм | |
| Отклик | макс. 400 мс | |
| Точность установки | ±5% | |
| Задержка | Настраиваемая: 0,5…10 с | |
| t1, фиксированная задержка | 1,5 с | |
| Релейный выход | KKH-212: 1 выход SPDT KKH-222: 2 выхода SPDT |
|
| Коммутируемое напряжение | 250 V AC1, 24 V DC | |
| Коммутируемый ток | 8 A AC1, 8 A DC | |
| Коммутируемая мощность | 2500 VA AC1, 24 W DC | |
| Напряжение питания | 24…240 V AC/DC -15%...+10% | |
| Потребляемая мощность | KKH-212: <2,5 VA/W KKH-222: <5 VA/W |
|
| Температура окружающей среды | -20°С…+50°С | |
| Средняя температура | -20°С…+80°С | |
| Среднее давление | 1 бар | |
| Электрическое присоединение | 2хМ20х1,5 для Ø6…12 мм кабеля, колодка зажимов макс. 2,5 мм2/с изоляцией 1,5 мм2 | |
| Электрическая защита | Класс II | |
| Механическое присоединение | 11/2“ BSP | |
| Защита от проникновения | IP 67 | |
| Масса | KKH-212: 600 г KKH-222: 800 г (без электродов) |
|

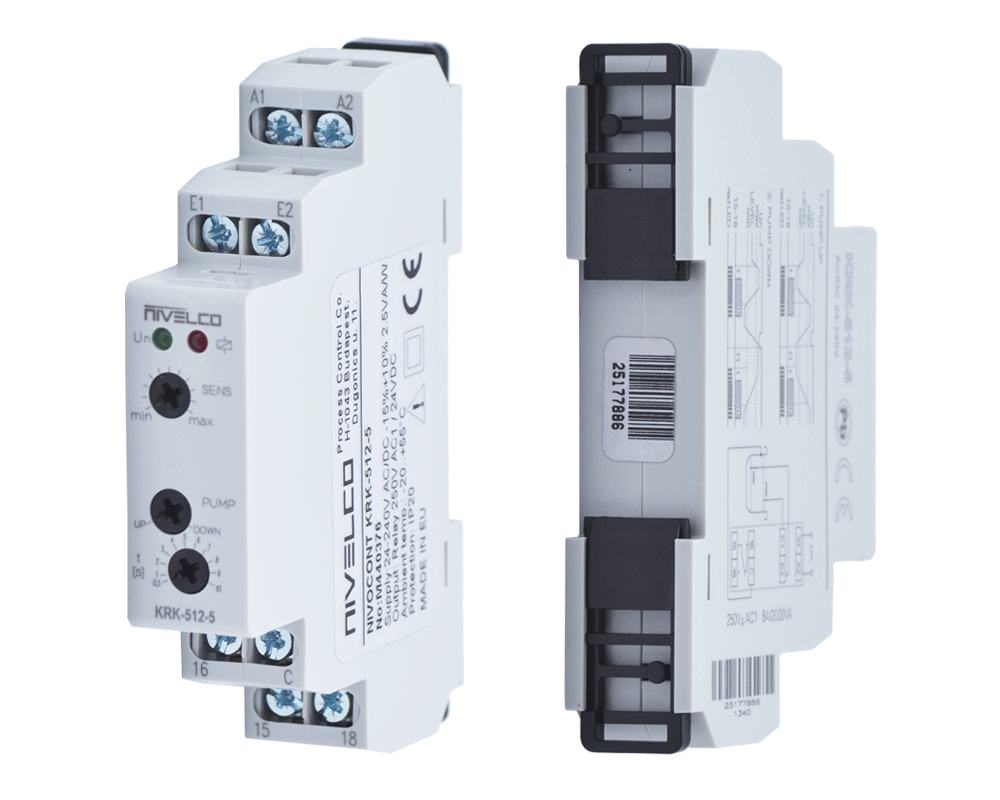

Сигнализаторы уровня (стандартные):
| Напряжение электрода | KRK-512-5: 3,5 V AC KRK-622-_: 5 V AC |
| Ток электрода | KRK-512-5: <0,2 мА AC KRK-622-_: <1 мА AC |
| Чувствительность | Настраиваемая: 5 кОм…100 кОм |
| Отклик | макс. 400 мс |
| Точность установки (мех.) | ±5% |
| Задержка переключения | Настраиваемая: 0,5…10 с |
| t1, фиксированная задержка | 1,5 с |
| Максимальная емкость кабеля | KRK-512-5: 800 нФ KRK-622-_: 4 нФ |
| Релейные выходы | KRK-512-5: 1 х SPDT KRK-622-_: 2 x SPDT |
| Коммутируемое напряжение | 250 V AC1, 24 V DC |
| Коммутируемый ток | KRK-512-5: 8А AC1 KRK-622-_: 16A AC1 |
| Коммутируемая мощность | KRK-512-5: 2500 VA AC1, 240 W DC KRK-622-_: 4000 VA AC1, 384 W DC |
| Напряжение питания | KRK-512-5: 24 V…240 V AC/DC -15%...+10% KRK-622-_: 110,230 V AC -15%...+10% 24 V AC/DC -15%...+10% 24 V…240 V AC/DC -15%...+10% |
| Потребляемая мощность | KRK-512-5: макс. 2.5 VA/W KRK-622-_: макс 4.5 VA |
| Температура окружающей среды | -20°С…+55°С |
| Электрическое присоединение | Колодка зажимов, макс. 2,5 мм2, с изоляцией 1,5 мм2 |
| Электрическая защита | KRK-512-5: Класс II KRK-622-_: Класс III |
| Механическое присоединение | Направляющие DIN EN 60715 |
| Защита от проникновения | IP 20 |
| Масса | KRK-512-5: 72 г KRK-622-_: 240 г |
Диаграмма давления и температуры технологического процесса для стальных электродов (допустимые значения):
Принадлежности:

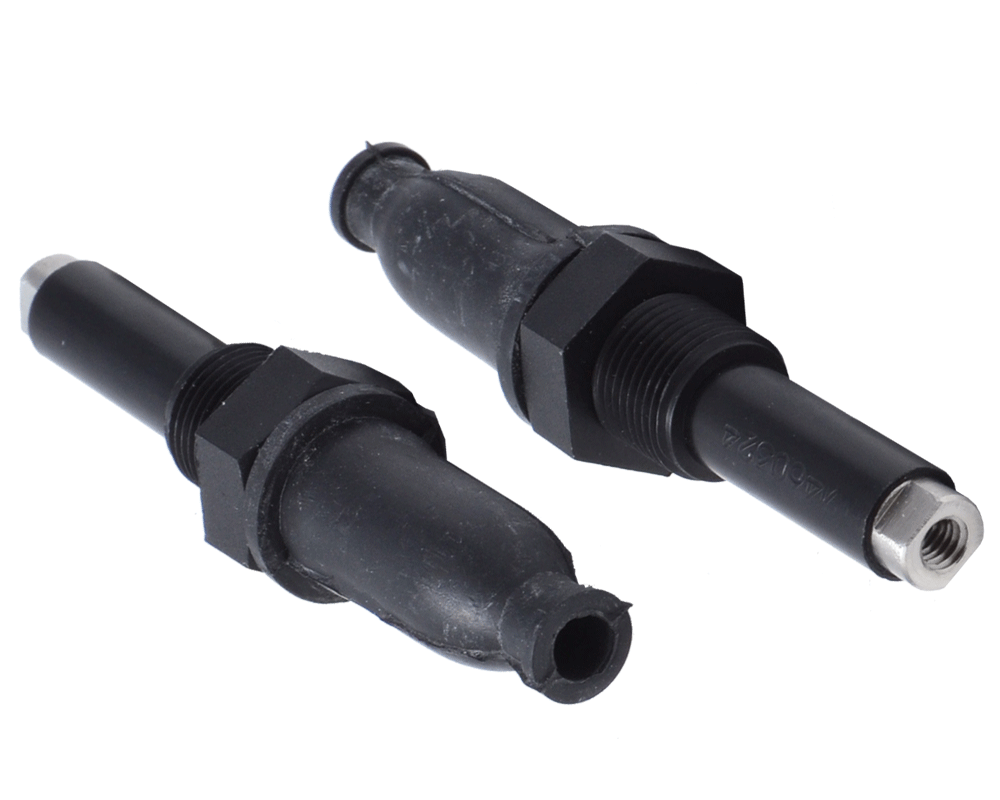

- Электрод KLN-2_ _ (материал: сталь 1.4571)
- Сепаратор KLP-201 (материал: PP)
- Сепаратор KLP-204 (материал: PVDF)
Документация
Коды для заказа и расширенные технические характеристики электродов представлены в имеющейся документации на NIVOCONT K. В руководствах на эксплуатацию отдельных исполнений приведены габаритные размеры, информация для монтажа и настройки:
