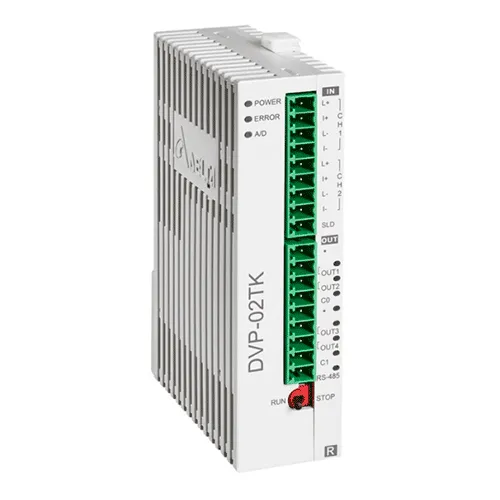

Модульные термоконтроллеры Delta DVP в Москве

Преимущества термоконтроллеров Delta DVP

• Поддерживает широкий диапазон температурных датчиков;
• Надежность;
• Компактность;
• Удобство монтажа;
• Сборка до 8 модулей расширения без дополнительных проводов;
• Высокая точность регулирования;
• Каждый модуль оснащен своим ЦПУ, что повышает быстродействие системы;
• Настройка с помощью ПО от производителя через интерфейс RS-485.

Принцип работы модульных термоконтроллеров Delta DVP

Основным преимуществом температурных контроллеров DVP является многорежимный ПИД-регулятор, который настраивается с помощью ПО установленного производителем. Модули DVP обладают хорошим быстродействием по входным и выходным каналам.

Устройства могут работать в нескольких режимах в зависимости от задачи. При этом задействуются разные выхода.

В процессах, где требуется нагревать или охлаждать объекты до определенных температур, для управления могут быть использованы 2 дискретных выхода.

Принцип работы при таком режиме будет следующий: выход активируется, если значение входного сигнала больше или меньше определенного настраиваемого значения. Например, при нагреве управляющее реле регулятора будет замкнуто пока входной сигнал (PV) меньше, чем сумма заданного значения (SV) и зоны чувствительности.

Для процессов, где требуется постоянно держать определенное значение температуры, используется ПИД-регулятор, который задействует аналоговый выход 4-20мA. В таком режиме прибор поддерживает температуру в соответствие с установкой, опираясь на сигнал рассогласования. Коэффициенты ПИД-регулятора могут вводиться вручную или же может быть использована автонастройка.

Также регулятор имеет ручной режим, при котором управление выходами передается оператору.

Применение модульных термоконтроллеров DVP

Модульные термоконтроллеры серии Delta DVP обладают отличными эргономическими характеристиками. Благодаря возможности крепления на стандартную 35 мм DIN-рейку и добавления новых модулей без дополнительных проводов DVP температурные контроллеры легко монтируются.

Данные приборы могут применяться для регулирования температурного режима при работе следующего оборудования:

• камеры для сушки;
• печи, котлы промышленного назначения;
• холодильные установки;
• термопластавтоматы;
• вулканизаторы;
• насосное оборудование и т.п.

За счет широкой номенклатуры поддерживаемых датчиков, контроллер может быть интегрирован в любую отрасль промышленности, например:

• металлургия;
• машиностроение;
• станкостроение;
• пищевая отрасль;
• аграрная отрасль;
• химическая промышленность;
• добывающая и перерабатывающая промышленность;
• сфера ЖКХ и т.п.

Технические характеристики модульных термоконтроллеров Delta DVP

Наличие интерфейса RS-485 в модульных термоконтроллерах DVP даёт возможность подключения дополнительного оборудования, например, панели оператора для визуализации технологического процесса.

Модули DVP работают с большинством типов термопар и термосопротивлений.

Технические характеристики представлены в таблице:

Габаритные размеры температурных контроллеров Delta DVP-TK

1. Индикатор Run/Error (работа/ошибка)
2. Обозначение модели
3. Съемная клеммная коробка
4. Клеммы входов/выходов
5. Переключатель Run/Stop (пуск/стоп)
6. Клипса модуля
7. Соединительный порт модуля
8. Шильдик
9. Клипса крепления на DIN-рейку
10. Порт подключения питания
11. Коммуникационный порт RS-485

Назначение клемм
DVP02TKR-S DVP02TKN-S	DVP02TKL-S

Схемы подключения входных сигналов

Потенциальный режим	Токовый режим	Подключение термопары
Подключение термосопротивления

Схемы подключения выходных сигналов

Транзисторный выход	Электромагнитное реле
Аналоговый выход	Подключение RS-485

Модули расширения Delta DVP-TU

Модули DVP-TU разработаны в качестве расширяющих устройств для базового термоконтроллера DVP.

Допускается использование модулей расширения Delta DVP-TU с базовым DVP, а также на ПЛК семейства DVP-S.

Объединённые в сеть RS485 с ПЛК серии DVP-S, они замещают контроллер в части сбора данных от внешних термодатчиков.

Базовый модуль DVP

• 2 независимых канала регулирования;
• Питание и интерфейс от базового модуля;
• Компактный конструктив с монтажом на ДИН-рейку.

Поскольку модуль DVP-TU обладает всеми свойствами терморегулятора (наличие измерительного входа, управляющего выхода и управляющего устройства), то он значительно повышает производительность системы в целом и высвобождает мощности контроллера по организации управления.

Наличие внутренней шины в модулях расширения DVP-TU позволяет создать прямой обмен информацией с контроллером.

Применение устройств DVP-TU с базовым контроллером DVP-S даёт возможность использовать в системе больше температурных датчиков.

Для объединения нескольких модульных расширителей между собой используют специальные боковые разъёмы.

Документация

У термоконтроллеров DVP отличное соотношение цены и качества. Выбирая DVP температурных контроллеров, вы получите надежную и функциональную систему управления температурой.

Более подробно ознакомиться с документацией по всем аспектам установки и работы модульных термоконтроллеров данной серии можете по следующим ссылкам:

• Презентация модулей регулирования температуры для контроллеров DELTA DVP-TK/TU
• Руководство по эксплуатации термоконтроллеров DVP-TK/TU
• Инструкция быстрый старт для модуля температурного контроллера DVP02TU-S

Серия температурных контроллеров Delta DVP имеет сертификат:

• Свидетельство об утверждении типа средств измерений
