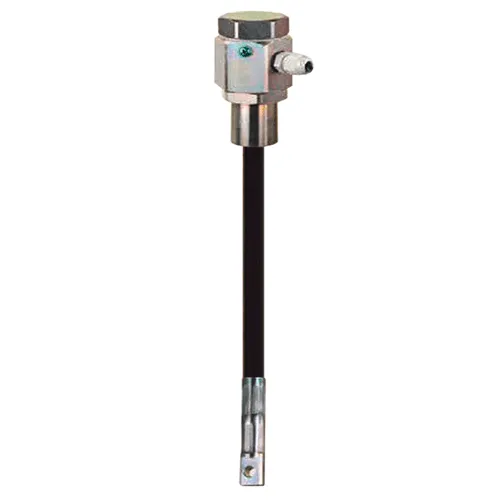

Многоточечные датчики температуры

Назначение многоточечных преобразователей температуры

Многоточечный датчик температуры – это кабель, передающий на компьютер точные данные о температуре внутри хранилища, позволяя контролировать качество зерна.

Серии насчитывают несколько моделей, измеряющих температуру как в жидких, так и твёрдых материалах. В зависимости от нужной площади измерения необходимо подбирать определённое количество датчиков. Каждый датчик измеряет температуру в радиусе 2 метров.

В каждой модели датчики расположены на расстоянии 1 м друг от друга по всей длине кабеля. Каждый датчик подсоединяется к передатчикам, которые способны одновременно передавать данные прямо на компьютер до 15 преобразователей.

Задачи, решаемые с помощью многоточечных преобразователей температуры

Собирая данные с многоточечных датчиков температуры, специалисты могут:

• отслеживать процессы гниения в хранилищах;
• подбирать оптимальную температуру для системы кондиционирования;
• отслеживать появление грибков и насекомых;
• мониторить в режиме реального времени температуру зерна, корма и пр.;
• вовремя заметить тление внутри хранилища.

Так как данные сохраняются на компьютере, специалисты могут следить за состоянием зерна, оценивать качество и принимать меры по его сохранности.

Достоинства и преимущества многоточечных преобразователей температуры

Датчики данной серии имеют множество преимуществ в своём классе:

• простота и дешевизна установки;
• точность измерения температур – погрешность не более 0,2°C;
• возможность передачи данных в режиме реального времени;
• широкое покрытие площади измерения;
• возможность просмотра данных отдельно с каждого датчика;
• возможность беспроводной коммуникации.

В комплект поставки входит программное обеспечение, которое будет составлять подробную картину температурного режима внутри хранилища.

Принцип работы многоточечных преобразователей температуры

В зависимости от площади хранилища или диаметра силоса датчики располагаются так, чтобы покрыть всю площадь. В самом датчике находится преобразователь, который конвертирует температуру в электрический сигнал. Например, в датчиках Termopoint данные преобразуются в HART-протокол, а в EST в цифровой код FineLink. Далее сигнал идет по проводам в передатчик Wi-Fi или напрямую в компьютер.

На компьютер устанавливается ПО, которое принимает, расшифровывает и выводит на экран полученные измерения.

Современные температурные контроллеры включают в себя функции автоматического регулятора по заданной программе из нескольких шагов.

Область применения многоточечных преобразователей температуры

Область применения многоточечных преобразователей температуры:

• зерновая промышленность,
• кормовая промышленность,
• пищевая промышленность,
• места хранения взрывоопасных материалов.

Не рекомендуется использовать в хранилищах абразивных сыпучих материалов вроде гравия и т.п.

Недостатки

Хотя измерение температур многоточечными преобразователями удобно, благодаря большой концентрации датчиков в одном кабеле может наблюдаться эффект «антенны» под влиянием электромагнитных полей.

Также, чтобы датчики замеряли всю площадь поперечного сечения хранилища, важно соблюдать рекомендуемую схему расположения кабелей в зависимости от диаметра силоса. Каждый провод с термодатчиками способен замерять температуру в радиусе около 2 м.

Например, для силоса Ø4 м понадобится только один кабель, расположенный строго по центру, а для хранилища Ø8 м уже 3 кабеля.

Документация

• ThermoPoint
• FineTek EST
