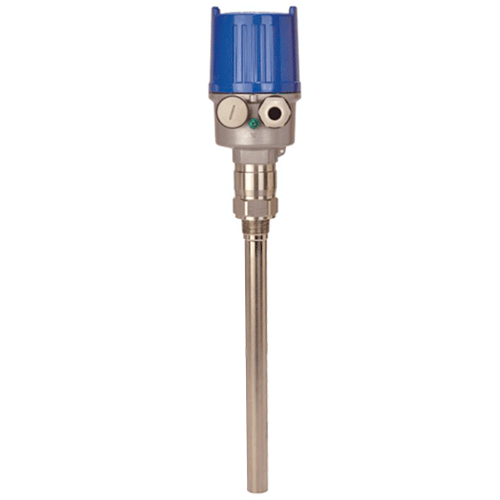

Микроволновые рефлексные уровнемеры JTR для сыпучих в Москве

Преимущества микроволновых уровнемеров серии JTR

Микроволновый уровнемер с направленным импульсом серии JTR обладает следующими преимуществами:

• Высокая точность измерения за счет уникальной технологии обработки эховолн.
• Удобная и функциональная настройка, позволяющая сохранить фоновый шум для устранения ложных составляющих сигнала.
• Отличные эксплуатационные характеристики, заключающиеся в широком диапазоне температур и давлений.
• Автоматическая температурная компенсация.
• Датчик способен имитировать выходной токовый сигнал (4 мА, 20 мА) для проверки вторичного прибора.
• Возможность измерить уровень двухфазной среды.

Принцип работы датчиков уровня серии JTR

Уровнемер серии JTR использует рефлексный метод измерения. По стержню или тросу проходят микроволновые импульсы с высокой частотой. Импульс, при достижении измеряемого продукта, отражается от него. Время прохождения импульса от датчика до продукта преобразуется электроникой прибора в уровень.

При наличии в емкости двух веществ, между которыми имеется граница раздела фаз, возможно ее измерение. При этом часть микроволнового сигнала отражается от первой границы, а другая часть проникает сквозь верхний слой и отражается от второй границы. Электроника преобразует время отражения от первой и второй границы в двойной уровень (первая и вторая граница).

Для измерения границы раздела сред необходимо, чтобы выполнялось следующее требование: материалы должны отличаться по величине диэлектрической проницаемости не меньше, чем на 10 пунктов.

Все волноводные датчики уровня серии JTR оснащены специальным сенсором для отслеживания низкой диэлектрической проницаемости среды. При этом автоматически повышается чувствительность датчика для более точного измерения уровня.

Применение уровнемеров JTR

Приборы серии JTR предназначены для измерения уровня различных твердых и жидких веществах. Применяются в следующих промышленных объектах:

• электростанции;
• очистные сооружения;
• нефтеперерабатывающие предприятия;
• металлургические предприятия;
• химическое производство;
• цементные заводы и т.п.

Уровнемер серии JTR для измерения жидкости может работать с:

• пальмовым маслом;
• разными минеральными маслами;
• нафталином;
• мазутом;
• сточными водами;
• шламом;
• водными растворами;
• топливом и др.

Если необходимо измерить твердые вещества, то датчик способен работать с:

• цементом;
• зерном, семенами;
• солью;
• металлическим порошком;
• песком;
• штукатуркой и др.

Характеристики серии JTR

Общие технические характеристики для всех модификаций расходомеров серии JTR представлены далее:

• Точность: ±5мм или ±0,1% от диапазона;
• Стабильность: ±3мм или ±0,05% от диапазона;
• Выходной сигнал: 4-20 мА;
• Напряжение питания: 16…30 В DC;
• Рабочая температура: -40…+150°С;
• Рабочее давление: 0…60 бар;
• Материал корпуса: алюминиевый сплав;
• Степень защиты: IP67;
• Температура окружающей среды: -40…+80°С.

Габаритные размеры

JTR302 Стержневое исполнение Тросовое исполнение Высокотемп. исполнение

JTR30A Гигиеническое исполнение

Код заказа

Для того, чтобы составить код заказа, воспользуйтесь следующей таблицей:

JTR ① ② – ③ ④ ⑤ ⑥ ⑦

Недостатки

При этом стоит отметить некоторые ограничения волновых уровнемеров серии JTR:

• Диэлектрическая проницаемость измеряемого продукта должна быть больше 1,6.
• Если измеряемая среда является липкой, то возможны налипания на зонд, которые исказят измерения.
• При измерении двухфазной среды диэлектрическая проницаемость нижней среды должна быть минимум на 10 больше верхней среды.
• Датчик имеет нижнюю и верхнюю слепую зону – это стоит учитывать.
• Уровнемер следует устанавливать так, чтобы продукт при поступлении в емкость не касался его зонда (см. рис.).

Документация

• Каталог микроволновых уровнемеров серии JTR
• Руководство по эксплуатации
