Микроволновые рефлексные уровнемеры для жидкости EMA в Москве

Назначение микроволновых рефлексных уровнемеров EMA

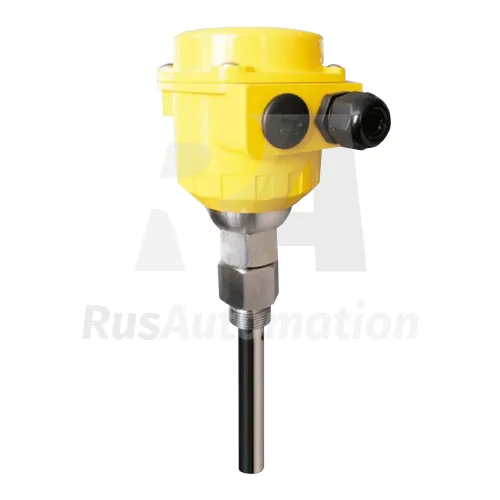

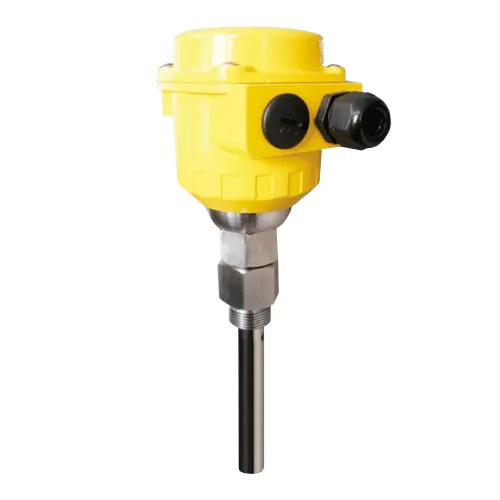

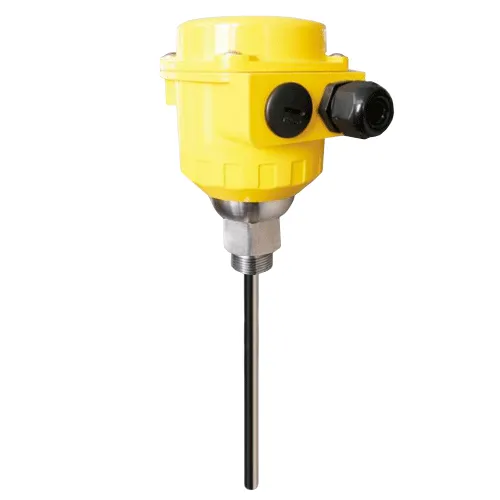

Уровнемеры EMA RB микроволновые рефлекс радарные разработаны для измерения уровня жидкостей, вязких и сыпучих веществ в резервуарах, технологических емкостях и накопителях любой формы и объема. Прибор с аналоговым выходом позволяет оценить расстояние от зеркала поверхности до определенного при установке нулевого уровня в верхней части резервуара. Измерение производится с помощью металлического волновода, расположенного внутри емкости. Прибор подходит для определения уровня жидкости (среды) в емкостях с открытой и закрытой поверхностью и пространством над ней.

Преимущества и особенности рефлекс радарных уровнемеров EMA серии RB

Рефлекс-радарные уровнемеры EMA серии RB имеют ряд особенностей, которые должны быть учтены при планировании покупки и использования прибора:

• Волновод любого типа должен располагаться так, чтобы на него не попадала жидкость или иной материал при загрузке емкости – в таком случае прибор может показать уровень, соответствующий высоте контакта с потоком.
• Искажения показаний могут быть вызваны наличием в среде частиц с высокой диэлектрической проницаемостью и крупнодисперсных взвесей, отражающих сигнал самостоятельно.
• При установке прибора необходимо убедиться, что нижняя часть волновода находится на некотором расстоянии от дна емкости, эти данные указаны в технической документации к прибору.
• Для измерения уровнях в разных типах емкостей могут использоваться волноводы стержневые, тросовые и коаксиальные.

Стержневой и тросовый волновод (до 20 м) могут давать искажения сигнала и измерения при близости к стенке емкости. Необходимо убедиться, что расстояние до ближайшей точки не менее 300 мм. Коаксиальный волновод обладает высокой точностью измерения, но его длина может быть ограничена. Максимальная длина активного волновода рефлекс-радарного уровнемера EMA достигает 20 м.

Преимущества этого типа уровнемеров:

• Независимость качества измерения от температуры, давления, наличия паров в области замера.
• Защищенное исполнение IP67, легкий алюминиевый корпус и простота установки в емкости.
• Возможность обработки данных от электронного блока на ПЛК и передачи информации на удаленный пульт.

Конструкция прибора не ограничивает его установку в длинные узкие емкости. Благодаря этой особенности волновод можно монтировать в байпасной камере резервуара, чтобы снимать данные об уровне без непосредственного погружения волновода в емкость.

В приборе предусмотрен дискретный выход DC PNP NO/NC и возможность работы с протоколом HART. Короткое время измерения позволяет наблюдать за процессом заполнения емкости в реальном времени при настройке электронного блока на считывание меняющегося аналогового сигнала.

Сочетание микроволнового диапазона сигнала, погруженного в среду волновода и эффекта постоянного измерения позволяет избежать получения неверных данных при измерении уровня неспокойной жидкости, среды с пеной и слоем насыщенного пара. В отличие от уровнемеров, производящих измерение непосредственно отраженного от зеркала поверхности сигнала, на прибор EMA серии RB не оказывает воздействия наличие двойной отражающей поверхности, которая может возникать при отстое смешанных жидкостей разной плотности.

Принцип работы микроволнового уровнемера EMA

Принцип действия микроволнового уровнемера основан на распространении волн высокочастотного диапазона вдоль вертикально расположенного проводящего волновода. Достигшие поверхности и отраженные ею волны возвращаются к волноводу. Разница во времени и смещение частоты, возникающие этом цикле, позволяют определить расстояние до поверхности.

Принцип работы рефлекс радарного уровнемера с вертикальным волноводом позволяет добиться высокой точности измерения, так как волновод оказывается частично погруженным в среду. Это существенно снижает вероятность искажения сигнала парами жидкости, пылью, посторонними предметами и выступами в емкости. На работу устройства не влияют температура, давление, электрическая проводимость сред. Определение расположения зеркала поверхности происходит относительно верхнего контрольного уровня, установленного при монтаже прибора.

Применение датчиков EMA-RB

С точки зрения практического применения радарный микроволновый уровнемер EMA серии RB подходит для измерения уровня заполненности резервуаров широким кругом сред:

• жидкости различных консистенций от воды до растворов и технологических составов;
• порошки, гранулят, зерновой материал мелких фракций, сыпучие строительные составы;
• вязкие среды и нефтепродукты, в том числе масла различного происхождения;
• нефть, спирты, прочие жидкие химические составы.

Отраслевые области применения включают водоочистку, производство пищевых продуктов, химические предприятия и производство бумаги. Существенным преимуществом рефлексных уровнемеров EMA можно назвать способность определять уровень жидкостей и сред с малой диэлектрической проницаемостью. Для нормальной работы прибора достаточно показателя от 1,4.

Технические характеристики серии EMA серии RB

Технические характеристики рефлекс радарного уровнемера EMA серии RB:

Документация

• Каталог микроволновых рефлексных уровнемеров EMA RB
