Микроволновые радарные уровнемеры сыпучих материалов NivoRadar 3000 в Москве
Радарный уровнемер NivoRadar 3000 измеряет уровень всех типов сыпучих материалов в ДИ до 100 м, а также жидкостей. Новые функции NivoRadar 3000 обеспечивают удобство эксплуатации на самом высоком уровне.
NivoRadar 3000 представляет собой FMCW радарный уровнемер, работающий на частоте 78 ГГц. Предназначен для измерения уровня сыпучих материалов всех типов, также жидкостей. Диапазон расширен до 100 м. Особенности технологии вкупе с высокой частотой сигнала и узконаправленным пучком излучения (4°) практически полностью устраняют влияние помех и обеспечивают высокую точность, порядка 0,25%. Антенна имеет функцию самоочистки.
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A011AA1A1
Микроволновый датчик NivoRadar NR 3100 A011AA1A1 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AF11AC1A2
Микроволновый датчик NivoRadar NR 3100 AF11AC1A2 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AE11AC1A2
Микроволновый датчик NivoRadar NR 3100 AE11AC1A2 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AF11AF1A2
Микроволновый датчик NivoRadar NR 3100 AF11AF1A2 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A011AC1A2
Микроволновый датчик NivoRadar NR 3100 A011AC1A2 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AF12AA1A2
Микроволновый датчик NivoRadar NR 3100 AF12AA1A2 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AE12AA1A2
Микроволновый датчик NivoRadar NR 3000 AE12AA1A2 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A011AF1A2
Микроволновый датчик NivoRadar NR 3100 A011AF1A2 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A022AD2A2
Микроволновый датчик NivoRadar NR 3100 A022AD2A2 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AE11AA1A2
Микроволновый датчик NivoRadar NR 3100 AE11AA1A2 для контроля уровня жидкости. Взрывобезопасное исполнение
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AE11AF1A2
Микроволновый датчик NivoRadar NR 3100 AE11AF1A2 для контроля уровня жидкости. Взрывобезопасное исполнение
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AE11AF1B2
Микроволновый датчик NivoRadar NR 3100 AE11AF1B2 для контроля уровня жидкости. Взрывобезопасное исполнение
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A021AA2A1
Микроволновый датчик NivoRadar NR 3100 A021AA2A1 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A012AG1A2
Микроволновый датчик NivoRadar NR 3100 A012AG1A2 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AF11AD1A2
Микроволновый датчик NivoRadar NR 3100 AF11AD1A2 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A021AF2A2
Микроволновый датчик NivoRadar NR 3100 A021AF2A2 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AF21AA2A2
Микроволновый датчик NivoRadar NR 3100 AF21AA2A2 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AF21AI2A2
Микроволновый датчик NivoRadar NR 3100 AF21AI2A2 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A011AF1A1
Микроволновый датчик NivoRadar NR 3100 A011AF1A1 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A011AD1A2
Микроволновый датчик NivoRadar NR 3100 A011AD1A2 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AF22AA2A1
Микроволновый датчик NivoRadar NR 3100 AF22AA2A1 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A021AC2A2
Микроволновый датчик NivoRadar NR 3100 A021AC2A2 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A022AF2A2
Микроволновый датчик NivoRadar NR 3100 A022AF2A2 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.

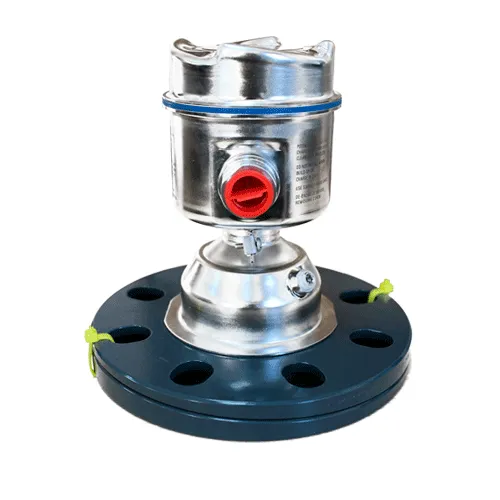

Артикул: NR 3100 AF22AB1A2+zu400520
Микроволновый датчик NivoRadar NR 3100 AF22AB1A2+zu400520 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A011AA1B2
Микроволновый датчик NivoRadar NR 3100 A011AA1B2 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A011AA1B1
Микроволновый датчик NivoRadar NR 3100 A011AA1B1 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AE12AA1A1
Микроволновый датчик NivoRadar NR 3100 AE12AA1A1 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AE11AA1B2
Микроволновый датчик NivoRadar NR 3100 AE11AA1B2 для контроля уровня жидкости. Взрывобезопасное исполнение
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AF11AA1A2
Микроволновый датчик NivoRadar NR 3100 AF11AA1A2 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A021AF2A1+zu400520
Микроволновый датчик NivoRadar NR 3100 A021AF2A1+zu400520 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AF22AE2A2
Микроволновый датчик NivoRadar NR 3100 AF22AE2A2 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AF11AC1A1
Микроволновый датчик NivoRadar NR 3100 AF11AC1A1 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A012AD1A1
Микроволновый датчик NivoRadar NR 3100 A012AD1A1 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A021AC1A2
Микроволновый датчик NivoRadar NR 3100 A021AC1A2 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 AF11AF1A1
Микроволновый датчик NivoRadar NR 3100 AF11AF1A1 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NR 3100 A012AA1A2+zu400520
Микроволновый датчик NivoRadar NR 3100 A012AA1A2+zu400520 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
Преимущества NivoRadar 3000
Конструкция прибора обеспечивает простой ввод в эксплуатацию, легкую настройку и позиционирование. Имеется помощник быстрого запуска, а также съемный дисплей для программирования/диагностики. Поддерживаются выходные сигналы токовой петли 4-20 мА и HART, через который возможна альтернативная настройка прибора. Доступно взрывобезопасное исполнение.
- Применение c любыми типами сыпучих материалов
- Компактные размеры (+ бесконтактный тип измерения)
- Широкий диапазон (до 100 м)
- Надежная конструкция и удобная эксплуатация:
- Исполнения с жесткими и регулируемыми фланцами
- Линзовая антенна с защитой от налипания и функцией самоочистки

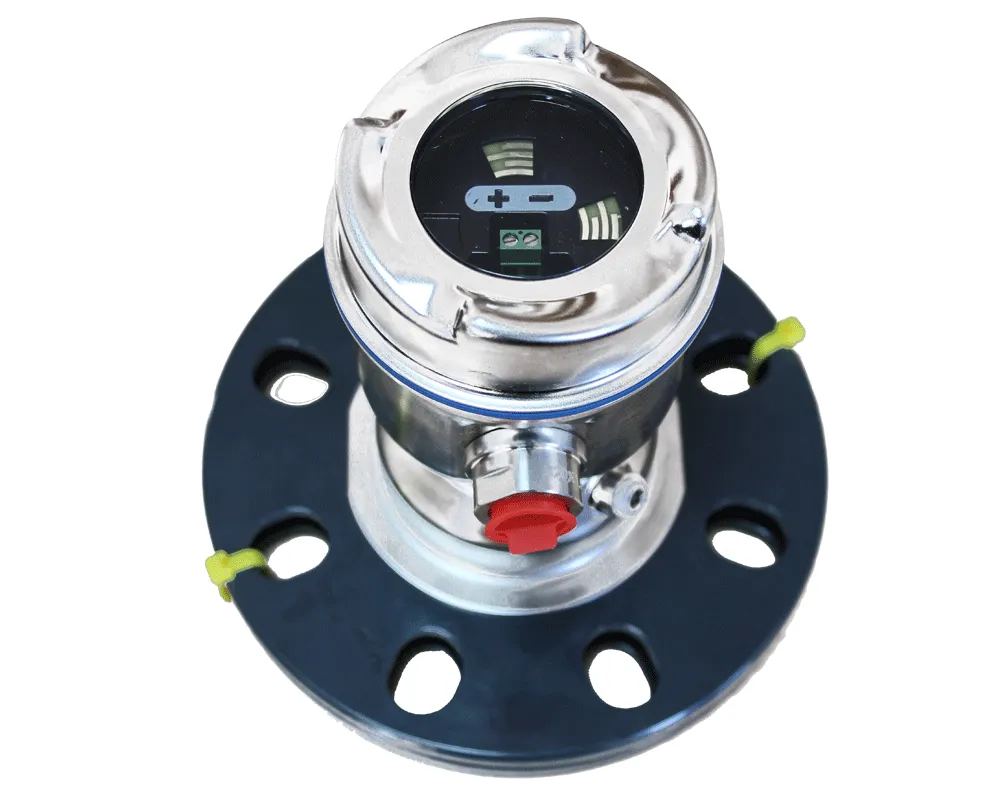

- Смотровое окошко (наблюдение за индикацией)
- Съемный дисплей
- Настройка с использованием лишь 6 параметров
- Есть соединение для продувки
- Электроника поддерживает обработку сигнала ПО Process-Intelligence-Software, использует частоту 78 ГГц (+ помощник быстрого запуска)
Принцип работы NivoRadar 3000
Рабочий принцип NivoRadar 3000 основывается на измерении времени прохождения радиосигнала. Прибор монтируется в необходимой точке емкости, чаще всего – наверху. У данного исполнения есть возможность направлять луч излучения под разным углом, но принцип сохраняется один. Прибор работает на частоте 78 ГГц и индуцирует импульсы в сторону продукта, они отражаются и возвращаются обратно. Согласно известной скорости распространения сигнала расстояние вычисляется на основе измеренного времени прохождения.
Электронный блок прибора производит необходимые вычисления и передает их в систему. Используется аналоговый сигнал или подключение к коммуникатору, PLC или компьютеру.
Принцип измерения NivoRadar 3000 является бесконтактным и слабо зависит от параметров среды. Конструкция и используемые в NivoRadar 3000 технологии делают его очень удобным и компактным уровнемером.
Применение NivoRadar 3000
Типовые задачи для NivoRadar 3000:
- Непрерывный контроль уровня сыпучих продуктов любых типов в больших резервуарах (максимум до 100 м)
- Высокие и одновременно узкие емкости (силосные башни и т.д.)
- Емкости с продуктом, склонным к налипанию (антенна самоочищается + есть возможность продувки)
- Сыпучие материалы с крутым углом хранения (излучение можно нацелить оптимальным образом)
- Условия высоких температур (до +200 °С)
- Жидкие и сыпучие продукты с диэлектрической проницаемостью от 1,6 (до 20 м) и от 2,5 (до 100 м)
Прибор пригоден для измерения уровня любых типов сыпучих материалов, а также жидкостей. Сфера применения обширна:
- Полимерная промышленность, строительство (порошки, гранулы, известь, различные формовочные смеси и т.п.)
- Химическая промышленность
- Машиностроение и деревообработка
- Силосы, желоба, силосные башни и т.п.
Свои лучшие качества NivoRadar 3000 задействует при использовании в высоких и узких резервуарах, вплоть до 100 м. При этом NivoRadar 3000 легко настроить под любой угол хранения продукта.
Прибор имеет два основных исполнения:
- Вариант с регулируемым фланцем рекомендуется, если место установки не является оптимальным. В таком случае качество измерений оптимизируется путем нацеливании, в частности результат заметен при низком уровне материала в емкости. Также излучшение можно направить на участок высыпания продукта из резервуара.
- Вариант с жестким фланцем рекомендуется, если нет проблем с выбором места монтажа.
Опционально доступна специальная солнцезащитная крышка и воздушный клапан для подведения сжатого воздуха. Эти принадлежности рекомендуются для защиты электроники устройства при использовании его под прямыми солнечными лучами и для упрощения очистки антенны, если таковая потребуется. При использовании на опасных производствах выбирайте взрывозащищенное исполнение.
Не рекомендуется превышать допустимые условия эксплуатации, особенно взрывобезопасного исполнения. Типовые подключения и требования приведены в каталоге.
Характеристики NivoRadar 3000
Расширенные характеристики радарного уровнемера NivoRadar 3000 сведены в таблицу. Также представлены габаритные размеры NivoRadar 3000, опции и принадлежности.
| Процесс | Диапазон измерения | 40 м (131 ft) или 100 м (328 ft) |
| Мертвая зона | 400 мм (15,7") от точки отсчета измерений на датчике | |
| Температура процесса | -40…+100°C (-40…+121°F) или -40…+200°C (-40…+392°F) | |
| Давление процесса | -1…+0,5 Бар или -1…+3.0 Бар | |
| Исполнение | Частота | 78…79 ГГц FMCW |
| Конус луча | 4° | |
| Точность измерения | Максимальная ошибка измерений: больший показатель: или 25 мм (1") или 0.25% дистанции между минимально измеренным расстоянием до материала и предельным диапазоном измерений | |
| Скорость актуализации | Максимум 10 секунд (время рекации установка в позицию БЫСТРО – FAST) | |
| Диэлектрическая постоянная измеряемого материала | Для диапазона до 20 м (65.6 ft): мин. DK = 1.6 Для диапазона до 100 м (328 ft): мин DK = 2.5 |
|
| Механика | Уровень защиты | Тип 4X/NEMA 4X, Тип 6/NEMA 6, IP68 |
| Корпус | 316L/1.4404 | |
| Линзовая антенна | Материал: Версия до 40 м: PEI Версия до 100 м: PEEK |
|
| Подключение воздуха для продувки | Фитинг с внутренней резьбой 1/8" NPT Воздушный клапан под трубу 6 мм (опционально) |
|
| Электроника | Напряжение питания/коммуникация | Токовая петля 4-20 мА Номинально 24В DC (16,5…30В DC) Протокол HART, версия 6.0 |
| Подключаемый дисплей (внутри корпуса) | Съемный графический ЖК дисплей, линейчатая диаграмма индикации уровня | |
| Сертификаты | CE | |
| ATEX/IEC-Ex | ||
| Зона20 и Зона 20/21 | Защита от воспламенения пыли | |
| Зона 2 | Искробезопасно/Ограничения уровня энергии | |
| FM/CSA | ||
| Общее применение | ||
| CI, II, III Div.1 | Защита от взрыва пыли | |
| CI. I Div.2 | Искробезопасно | |
| Radio | ||
| R&TTE (Европа) FCC согласно (US) Industry Canada |
||
Параметры взрывобезопасности
| CE | Общее применение |
| FM/CSA | |
| ATEX | ATEX II 1D, 1/2D, 2D Ex ta IIIC |
| IEC-EX | Ex ta IIIC T139°C Da |
| ATEX | ATEX II 3G Ex nA II T4 Gc, Ex nL IIC T4 Gc |
| IEC-Ex | Ex nA II T4 Gc, nL IIC T4 Gc |
| FM/CSA | DIP Класс II, Div.1, Gr. E, F, G, Класс III |
| FM/CSA | NI Класс I, Div.2, Gr. A, B, C, D |
Габаритные и присоединительные размеры
|
Исполнение с плоским фланцем
|
Исполнение с регулируемым фланцем 80мм/3"
|
Исполнение с регулируемым фланцем 100мм/4"; 150мм/6"
|
Принадлежности
- Адаптер с резьбы М20х1.5 на резьбу NPT 1/2"
- Солнцезащитная крышка (нержавеющая сталь 1.4301/304)
- Воздушный клапан (для подключения сжатого воздуха для трубы диаметром 6 мм. Открывается при давлении около 0,5 Бар)
- HART Modem
- Крепежные элементы для монтажа прибора на фланце
- Уплотнения для монтажа прибора на фланце
Документация
Документация на NivoRadar 3000 содержит конфигуратор заказа, полные технические данные, данные о запасных частях, типовые схемы подключения и рекомендации по монтажу и эксплуатации:
Сертификаты
- Сертификация взрывозащиты
