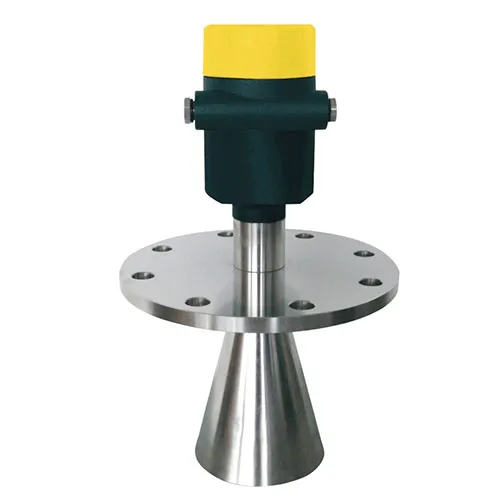

Микроволновые радарные уровнемеры для жидкости EMA в Москве

Назначение микроволновых радарных уровнемеров EMA

Микроволновые радарные уровнемеры EMA – устройства бесконтактного принципа действия для непрерывного измерения уровня жидких сред. Измеренные данные преобразуются в токовый выходной сигнал 4-20 мА. Для диагностических функций и конфигурирования прибор поддерживает передачу информации по цифровому HART-протоколу.

Преимущества и особенности радарных уровнемеров EMA серии RC

Микроволновый радарный уровнемер EMA – очень функциональный прибор, построенный на современной микроэлектронной базе. Поэтому устройство отличается высокой точностью и повторяемостью измерений, а также гарантирует надежную работу в самых сложных задачах. Из других эксплуатационных достоинств следует выделить:

• Большой измерительный диапазон. Максимальная дальность измерения может достигать 30 метров.
• Высокий ресурс эксплуатации. В конструкции отсутствуют движущиеся элементы и части, контактирующие со средой.
• Широкий спектр применяемости. Подходит для жидкостей, в том числе вязких и с постоянно изменяющимися значениями давления и температуры.
• Стабильный выходной сигнал 4-20 мА. Поддержка передачи данных через HART интерфейс.
• Простое электрическое подключение по 2-х проводной схеме. Поможет значительно сэкономить на кабельной продукции.
• Простой монтаж и быстрый ввод в эксплуатацию. Для установки требуются лишь отверстие в верхней части (крышке) емкости и соответствующие крепежные элементы.

Устройство и принцип действия микроволнового уровнемера EMA RC

Основные элементы датчика EMA:

• Приемо-передающий блок. Генерирует микроволновое излучение и принимает отраженные лучи.
• Антенна. Предназначена для формирования радиолуча.
• Преобразователь. Преобразует первичную измерительную информацию (время отражения радиолуча от поверхности среды) в унифицированный выходной сигнал. Также в преобразователе располагается вся электронная часть, отвечающая за диагностику, настройку, питание.
• Фланец или резьбовое крепление. Используется для установки на контролируемую емкость.

Принцип действия радарного уровнемера заключается в измерении расстояния от излучателя до поверхности технологической среды. Для этого датчик излучает микроволновые импульсы, которые проходят путь от излучателя до границы контролируемого вещества и, отражаясь, поступают обратно на антенну. Микроэлектроника считывает время, за которое радиолуч успел вернуться, и преобразует его в расстояние по следующей формуле:

D = c*t/2,

где c – скорость света; t – период времени от момента излучения до приема радиолуча.

При известной высоте емкости определить уровень не составляет труда:

L = E – D,

где E – высота резервуара; L – текущий уровень.

Все вычисления происходят автоматически в непрерывном цикле. От пользователя требуется лишь один раз настроить прибор на конкретную емкость.

Применение уровнемеров EMA-RC

Бесконтактный радарный уровнемер выполнен в небольшом корпусе с фланцевым или резьбовым присоединением к процессу. Поддерживает измерения на расстоянии до 30 метров, что позволяет устанавливать прибор на глубокие резервуары. Бесконтактный способ измерения обеспечивает работоспособность устройства в самых сложных условиях: при постоянном изменении температуры и давления, образовании пены, наличии частиц в воздухе и других негативных факторах.

Основные промышленные направления, для которых радиолокационный уровнемер будет отличным решением:

• химия, нефтехимия;
• производство жидких строительных материалов;
• сельскохозяйственная сфера;
• пищевые предприятия;
• металлургия и др.

Технические характеристики EMA серии RC

Радиолокационные уровнемеры EMA подходят для работы с большинством технологических сред. Для правильного и надежного применения важно, чтобы технические характеристики прибора соответствовали эксплуатационным условиям. Основные параметры датчиков EMA:

• Питающее напряжение: 24 В DC
• Максимальная дальность измерения: 30 метров
• Выходной канал: унифицированный токовый сигнал 4-20 мА. Подключение опционально по 2-х или 4-х проводной схеме
• Технологическое присоединение: опционально G 1 1/2"A, 1 1/2" NPT, фланцевое
• Метрологическая точность: до ±15 мм
• Рабочий температурный диапазон: от -40°C до +250°C
• Пределы рабочего давления: от -1 до 4 бар
• Материалы изготовления
  • антенна/зонд: PTFE, нержавеющая сталь 304/316
  • корпус: алюминиевый сплав
• Защита от пыли и влаги: IP67

Габаритные размеры

Документация

Более подробную техническую информацию о линейке радарных уровнемеров EMA можно получить из следующей документации:

• Каталог микроволновых радарных уровнемеров EMA RC
