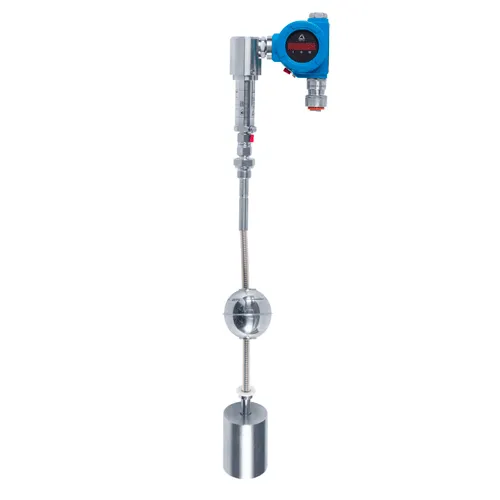

Магнитострикционные уровнемеры серии Вектор

Назначение датчиков уровня серии Вектор

Магнитострикционные датчики уровня ВЕКТОР обеспечивают непрерывный мониторинг уровня среды в резервуарах и определяют границу раздела сред.

Помимо измерения уровней жидкости магнитострикционный преобразователь ВЕКТОР позволяют производить контроль температуры жидкости в режиме многоточечного измерения в рабочем диапазоне высоты резервуара, и, в дополнение к этому, выполнять вычисление среднего значения плотности в жидкостном столбе. Уровнемеры ВЕКТОР имеют в своем функционале также возможность определения гидростатического давления.

Модельный ряд магнитострикционных уровнемеров Вектор

Уровнемеры ВЕКТОР подразделяются на следующий ряд моделей приборов в зависимости от количества измеряемых параметров рабочей среды:

Особенности уровнемеров серии Вектор

Магнитострикционные уровнемеры ВЕКТОР имеют следующие эксплуатационные особенности:

• Приборы представленных моделей имеют климатическую категорию ОМ, предназначаются для работы в температурных условиях от минус 55 до плюс 85ºС;
• Диапазон атмосферного давления рабочей среды: 84 кПа…106,7 кПа (соответственно, 630…800 мм.рт.ст.);
• Имеют возможность изготовления с видом взрывозащиты как Ex, так и Вн;
• Наличие исполнений уровнемера ВЕКТОР с ЖК-дисплеем позволяет производить настройку датчика и в реальном времени считывать показания прибора;
• Максимальная монтажная длина измерительного элемента датчика – до 20 000 мм;
• Возможность подключения магнитострикционных датчиков в системы АСУ ТП по аналоговому сигналу 4…20 мА, а также, посредством протокола Modbus RS-485 и HART-протокола;
• Степень защиты оболочки датчика – IP66 (согласно ГОСТ 14254);
• Уровнемеры ВЕКТОР имеют категорию N1 (по ГОСТ Р 52931) относительно устойчивости датчика к механическим воздействиям;
• Возможность изготовления прибора как с жестким измерительным элементом, так и с гибким;
• Количество устанавливаемых на прибор измерительных поплавков – 3 шт.

Применение магнитострикционных уровнемеров Вектор

Магнитострикционные уровнемеры ВЕКТОР разработаны для создания многофункциональных измерительных систем, в которых датчики уровня ВЕКТОР являются центральным звеном, выполняя постоянное измерение основных характеристик рабочей среды.

Уровнемеры многопараметрические ВЕКТОР используют для большого числа применений:

• Приборостроение и машиностроительная область;
• Комплексы возобновляемых источников электроэнергии;
• Нефтяная и газовая отрасль;
• Системы автоматизации общепромышленного применения;
• Управление насосными и компрессорными станциями;
• Измерение параметров резервуаров с различными жидкостями.

Технические характеристики уровнемеров Вектор

• Диаметр измерительного зонда: от 6 до 13 мм;
• Длина измерительного зонда: от 6 до 20 м;
• Выходные сигналы: 4…20 мА, HART-протокол, RS-485 с поддержкой протокола ModBus;
• Рабочее избыточное давление: от 0,3 до 5 МПа;
• Скорость отслеживания перемещения: 10 мм/с;
• Температура окружающей среды: -55…+85ºС;
• Температура рабочей среды: -45…+450ºС;
• Количество поплавков: до 3 штук;
• Материалы корпуса: нержавеющая сталь марки 12Х18Н10Т, алюминиевый сплав АК5М2;
• Степень защиты: IP66.

Габаритные размеры датчика

Вектор 1000	Вектор 2000	Конструктивные элементы Вектор
		1	Кабельный ввод	Диаметр кабеля 8…13 мм
		2	Уровнемер ВЕКТОР	Подбор полной комплектации только по опросному листу
		3	Штуцер установочный	Поставляется в комплекте
		4	Поплавок, до 3 шт.	Поставляется в комплекте
		5	Вставка	Поставляется в комплекте
		6	Фиксатор	Поставляется в комплекте
		7	Винт стопорный 3 шт.	Поставляется в комплекте
		8	Груз	Поставляется в комплекте
		9	Шплинт	Поставляется в комплекте
		Конструктивные элементы резервуара (емкости)
		I	Крышка Фланца	Поставляется как дополнительное оборудование
		II	Фланец	Поставляется как дополнительное оборудование
		III	Патрубок	–
		IV	Резервуар	–
		Размеры
		Lм	Длина монтажная	Определяется заказчиком
		Dи	Диаметр зонда	Определяется длиной Lм и условиями эксплуатации
		Dп	Диаметр поплавка	Определяется диаметром Dу и условиями эксплуатации
		Dу	Условный проход патрубка	В самой зауженной его части

Документация

Более подробная информация о поплавковых преобразователях уровня ВЕКТОР, включая типовые схемы подключений, технические характеристики и основные настройки прибора, содержится в Руководстве по эксплуатации и Инструкции по монтажу и настройке уровнемеров ВЕКТОР.

• Руководство по эксплуатации уровнемеров Вектор
• Инструкция по монтажу и настройке уровнемеров Вектор
