Назначение датчиков уровня серии ПЛП

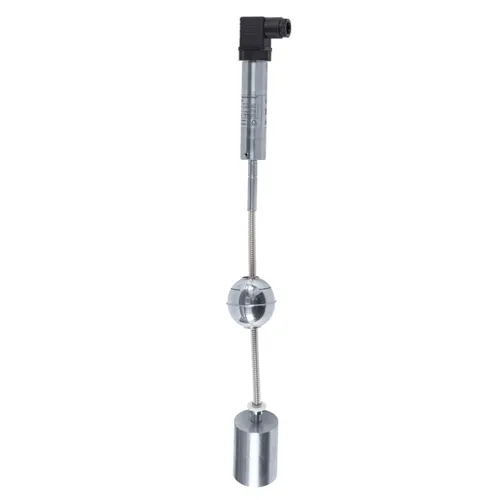

Магнитострикционные датчики уровня серии ПЛП – семейство поплавковых преобразователей уровня на основе высокоточных преобразователей линейных перемещений типа ПЛП1000/ПЛП2000, обладающих набором функций «интеллектуального» характера: температурной компенсации, линеаризации выходных характеристик, подавления шумов, режима ограничения энергопотребления и т.п. Уровнемеры ПЛП предназначены для непрерывного точного контроля уровня жидких продуктов в производственных процессах.

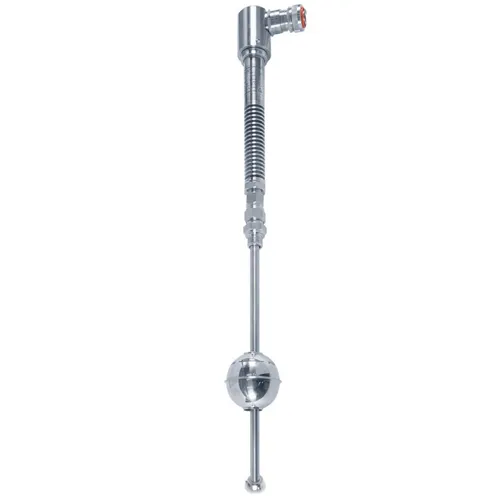

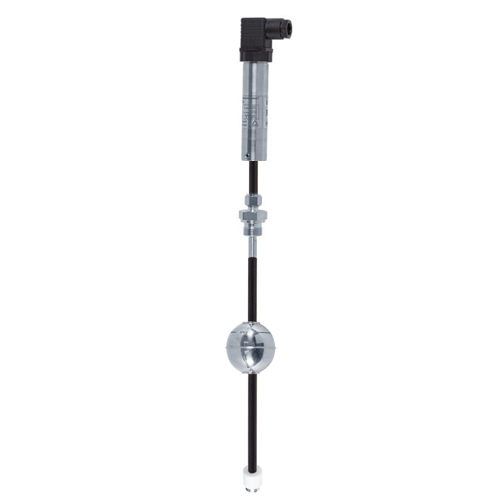

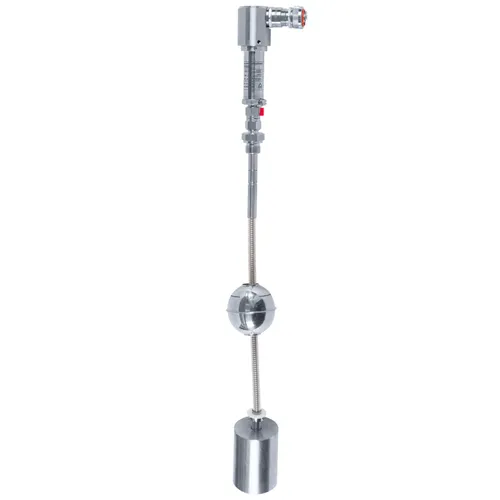

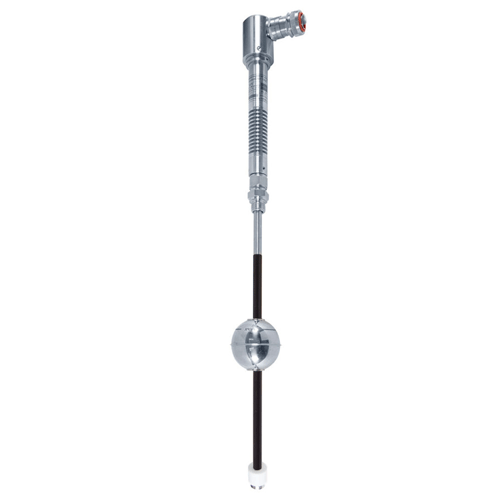

Конструктивно семейство измерителей уровня ПЛП подразделяется на две большие группы – тип ПЛП1000, с жестким зондом максимальной длины до 6 м, выполняемым из нержавеющей стали AISI 316L, и тип ПЛП2000, с гибким зондом из фторопласта PFA-Ex максимальной длины до 25 м. Присоединение к процессу может осуществляться различными способами: фланцевым, футоркой, Tri-Clamp. Для агрессивных сред – исполнение «С» (фторопласт PFA-Ex, PVDF).

Электронный блок магнитострикционного преобразователя вычисляет величину линейного расстояния до позиционера (поплавка) и обеспечивает взаимодействие датчика с внешними устройствами, в зависимости от исполнения, по различным стандартным интерфейсам: токовой петле 4…20 мА, HART, RS-485 ModBus RTU. Кроме того, имеется ряд функций, позволяющих адаптировать применение устройства к существующим условиям эксплуатации: температурная коррекция, линеаризация характеристик, и т.п.

Настройка режимов и установка параметров может осуществляться:

• с помощью специализированного ПО «ПЛП Терминал»;
• с помощью HART;

В зависимости от исполнения датчика степени защиты могут быть: IP50, IP65 или IP66.

Модельный ряд магнитострикционных уровнемеров ПЛП

В таблицу модельного ряда для сравнения сведены наиболее важные технические параметры основных исполнений уровнемеров ПЛП.

Исполнение датчика	Конструкция и материал зонда	Серия	Напряжение питания	Погрешность измерения٭	Выходной сигнал	Взрывозащита	Максимальное избыточное давление
	Жесткий, длина до 6 м; сталь н/ж AISI 316L	ПЛП 1000 H	12…36 В DC	±0,2% / ±1 мм	4…20 мА, HART	Нет	15 МПа
		ПЛП 1000 H-Ex	12…36 В DC	±0,2% / ±1 мм	4…20 мА, HART	0ExiaIIB T1/T3/T5 X	15 МПа
		ПЛП 1000 U–485	12…36 В DC	±1 мм	RS-485 ModBus	Нет	15 МПа
	Гибкий, длина до 20 м; фторопласт PFA-Ex	ПЛП 2000 H	12…36 В DC	±0,2% / ±1 мм	4…20 мА, HART	Нет	1,0 / 1,5 МПа
		ПЛП 2000 H-Ex	12…36 В DC	±0,2% / ±1 мм	4…20 мА, HART	0ExiaIIB T1/T3/T5 X	1,0 / 1,5 МПа
		ПЛП 2000 U-485	12…36 В DC	± 1мм	RS-485 ModBus	Нет	1,0 / 1,5 МПа

* ±0,2% – предел основной допускаемой приведенной погрешности при выходном сигнале 4…20 мА;
±1 мм – предел основной допустимой погрешности при выходном сигнале HART или ModBus.

Особенности уровнемеров серии ПЛП

• Высокая точность измерений.
• Большой выбор конструктивных исполнений для широкого спектра производственных условий.
• Разнообразный выбор стандартных интерфейсов для организации связей с внешними устройствами.
• Разнообразие видов присоединений к процессу.
• Возможность гибкого программирования с помощью внешнего оборудования и специализированного ПО.
• Возможность применения выносных цифровых индикаторов.
• Применение функций адаптации к конкретным условиям применения: температурная коррекция, шумоподавление, т. п.
• Способность работы с несколькими позиционерами-поплавками.
• Устройство имеет сертификат Морского регистра судоходства.
• Включено в регистр СИ.
• Имеет действующий сертификат взрывобезопасности.
• Российское производство.

Применение магнитострикционных уровнемеров ПЛП

Магнитострикционные уровнемеры позволяют на их основе создавать высокоавтоматизированные информационно-измерительные комплексы и системы автоматического управления технологическими процессами в самых разнообразных производствах. Широкий выбор исполнений датчиков делает возможным применение устройств этого семейства практически в любых производствах, связанных с хранением, перекачкой, транспортировкой или технологической обработкой больших количеств жидких продуктов. Датчики позволяют контролировать не только уровень жидкого продукта, но и положение границ раздела сред в емкостях, при этом количество работающих поплавков может достигать пяти.

Все исполнения уровнемеров ПЛП пригодны для работы в условиях опасных производств, в соответствии с сертификатом ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Применение уровнемеров ПЛП на опасных производствах должно соответствовать требованиям 116-ФЗ «О промышленной безопасности опасных производственных объектов».

Общие технические характеристики уровнемеров ПЛП

Ниже представлены обобщенные характеристики для магнитострикционных уровнемеров.

• Диаметр зонда: от 6 до 14 мм;
• Напряжение питания: 12…36 В;
• Длина измерительного элемента: от 100 до 25000 мм;
• Рабочее избыточное давление: до 15 МПа;
• Рабочая температура окружающей среды: -55…+85°C;
• Рабочая температура измеряемой среды: -45…+450°C;
• Количество позиционеров: до 5 штук;
• Степень защиты: IP50, IP65 или IP66.

Монтажно-габаритные чертежи

ПЛП 1000	ПЛП 2000	Конструктивные элементы ПЛП
		1	Разъем	Поставляется в комплекте: DIN43650 / СВВКн-Н 20 М20 ×1,5
		2	Уровнемер ПЛП1000 / ПЛП2000	Подбор полной комплектация только по опросному листу
		3	Штуцер установочный	Поставляется в комплекте
		4	Поплавок	Поставляется в комплекте (до 3 шт.)
		5	Вставка / центрирующая шайба	Поставляется в комплекте
		6	Фиксатор	Поставляется в комплекте
		7	Винты стопорные	Поставляется в комплекте (3 шт.)
		8	Груз	Поставляется в комплекте
		9	Шплинт	Поставляется в комплекте
		Конструктивные элементы резервуара (емкости)
		I	Крышка Фланца	Поставляется как дополнительное оборудование
		II	Фланец	Поставляется как дополнительное оборудование
		III	Патрубок	–
		IV	Резервуар	–
		Размеры
		Lм	Длина монтажная	Определяется заказчиком
		Dи	Диаметр зонда	Определяется длиной Lм и условиями эксплуатации
		Dп	Диаметр поплавка	Определяется диаметром Dу и условиями эксплуатации
		Dу	Условный проход патрубка	В самой зауженной его части

Документация

Полная информация о габаритах, способах монтажа и настройки представлена в документации ниже:

• Руководство по эксплуатации магнитострикционных уровнемеров ПЛП
• Инструкция по монтажу уровнемеров ПЛП
• Паспорт на магнитострикционные уровнемеры ПЛП
