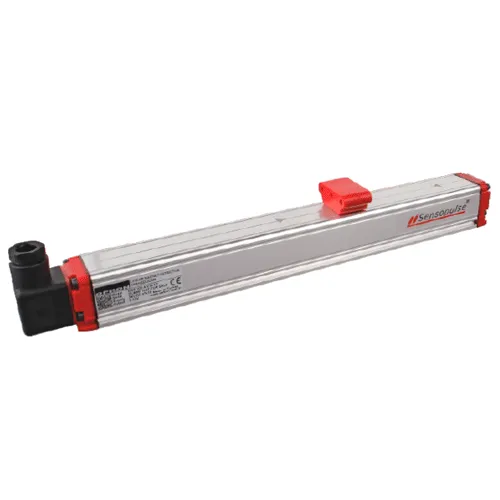

Магнитострикционные датчики линейных перемещений MSS в Москве

Назначение датчиков линейных перемещений MSS

Магнитострикционные преобразователи MSS предназначены для измерения линейных  характеристик контролируемого устройства, в том числе, широко применяются в качестве датчиков положения, обладая высокой точностью и скоростью срабатывания.

Внешний корпус прибора произведен из анодированного алюминия повышенной прочности для возможности установки и работы датчика в условиях промышленной эксплуатации. Датчики перемещения MSS выполняются в нескольких модификациях, отличающихся конструктивом корпуса, методом измерения, конфигурацией выходных сигналов.

Преимущества датчиков перемещений OPKON MSS

Датчики положения серии MSS обладают рядом преимуществ, которые позволяют применять датчики OPKON во многих сферах промышленности:

• Магнитострикционные преобразователи обладают повышенной точностью измерения;
• Высокое быстродействие датчика MSS;
• Встроенные защиты от неверной полярности и перенапряжения;
• Бесконтактный принцип определения положения не приводит к механическому износу датчика;
• Простой монтаж и удобная установка датчика на место крепления;
• Высокая разрядность ЦАП датчика – 16 бит;
• Прочный корпус, позволяющий применять прибор в условиях промышленной эксплуатации.

Принцип функционирования преобразователя перемещения OPKON MSS

Принцип функционирования датчиков перемещения MSS основан на явлении магнитострикции, который заключается в физическом свойстве проводника менять свои размерные характеристики при воздействии на него электромагнитного поля. Вследствие этого, в проводнике создаются колебания определенной частоты, специальный детектор распознает данные колебания и определяет фактическое положение источника возникновения электромагнитного поля.

В магнитострикционном преобразователе MMS OPKON в качестве проводника применяется ферромагнитный волновод, а специальный внешний бегунок играет роль излучателя магнитного поля. Чувствительный элемент датчика положения детектирует возникающие колебания и подает на выход датчика в виде унифицированного сигнала.

Применение датчиков линейного перемещения OPKON MSS

Благодаря своему быстродействию и малой погрешности измерения датчики линейных перемещений OPKON широко применяются в производственных станках для обработки металла и древесины, в испытательных стендах, а также в обрабатывающих комплексах различного назначения.

Примеры применения преобразователей OPKON MSS

В качестве примера использования датчиков перемещения MSS OPKON можно привести установку датчика в производственном агрегате для изготовления кирпичной продукции.

В данном случае магнитострикционный преобразователь служит для определения положения рабочей матрицы агрегата и пуансона.

Для обеспечения требуемой толщины кирпичной продукции при её прессовании необходимо контролировать ход прессовального механизма в рамках заданных границ. Для определения момента остановки пресса используются датчики MSS, с необходимой точностью и быстродействием подавая сигнал на остановку механизма в систему управления.

Технические характеристики датчика линейных перемещений OPKON MSS

Технические характеристики, которыми обладает датчик перемещения серии MSS, представлены ниже:

• Границы измерения: от 100 до 2000 мм
• Напряжение питания: 24В DC ±10%
• Сигнал по выходу датчика: 0(4)…20 мА / 0…10 В
• Разрешение: 16 бит
• Повторяемость: ±0,005%
• Скорость реакции: до 10 м/с
• Токовая нагрузка датчика: 50…90 мА
• Напряжение на выходе: макс. 10,5 В
• Линейность: ±0,02% от диапазона
• Время отклика
  • преобразователи до 1000 мм: 0,5 мс
  • преобразователи до 2000 мм: 0,8 мс
• Защита от перенапряжения:  макс. 40 В
• Температура рабочая: -10…+80°C
• Температура хранения: -20…+90°C
• Присоединение: 4 контактный разъем
• Габаритные размеры: 33×33 мм
• Материал корпуса: алюминий
• Степень защиты: IP65

Габаритные размеры

Размерные характеристики магнитострикционных датчиков приведены на рисунке ниже:

Документация

Более подробную информацию вы сможете получить из документации, приведенной ниже:

• Каталог датчиков линейных перемещений MSS
