Магнитные байпасные указатели уровня
В производственных процессах существует необходимость визуального контроля наполнения резервуаров без прерывания эксплуатационного цикла. В этих случаях особенно важна возможность измерения, индикации и сигнализации без подключения к электрическому источнику питания. Магнитные указатели уровня (магнитные измерительные колонки) контролируют заполнение резервуаров жидкостью, в том числе с повышенным давлением. Более распространенная ситуация – указание предельного уровня контролируемой среды в резервуарах.
Магнитные индикаторы уровня: сравнение по давлению, температуре, материалам
Магнитные индикаторы уровня: сравнение по давлению, температуре, материалам
Магнитный указатель уровня для высокого давления и температуры
Байпасные магнитные указатели уровня применяют для визуального контроля жидкости в резервуарах, аппаратах и технологических емкостях, в том числе при повышенных температуре и давлении. В отличие от указателей с прозрачной стеклянной трубкой, в магнитном индикаторе оператор не наблюдает рабочую среду напрямую. Уровень жидкости передается на внешнюю магнитную шкалу с помощью поплавка с постоянным магнитом.
Такая конструкция позволяет использовать магнитные указатели в более тяжелых условиях эксплуатации. В представленном ассортименте доступны исполнения с рабочим давлением до 100 бар и температурой процесса до +400 °C. Конкретные допустимые значения зависят от серии, материала камеры, поплавка, уплотнений и параметров рабочей среды.
Для сравнения, возможности указателей со стеклянной или прозрачной трубкой обычно ограничены характеристиками самой трубки и уплотнений. Поэтому при высоком давлении, высокой температуре или повышенных требованиях к механической прочности байпасный магнитный указатель часто становится предпочтительным решением.
Технические характеристики байпасных указателей уровня

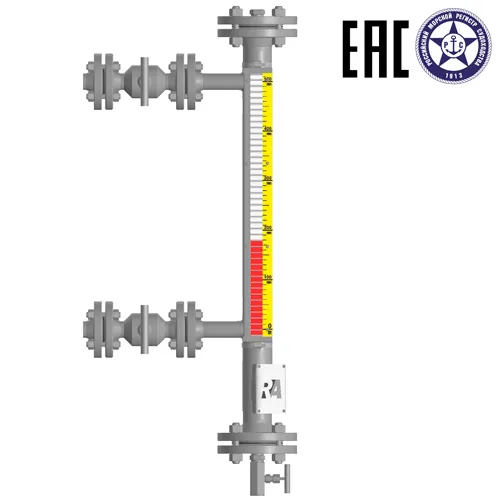

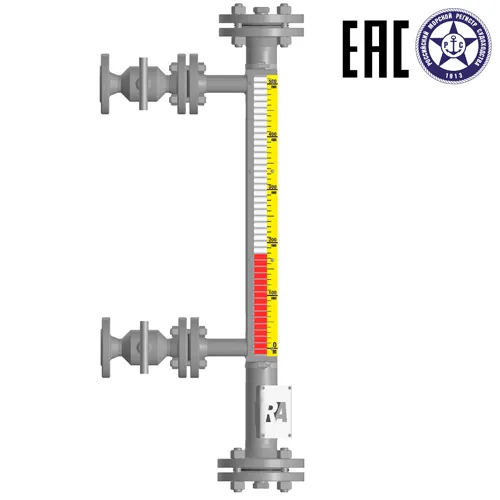

Байпасный магнитный указатель представляет собой выносную камеру, которая соединяется с резервуаром в двух точках. Уровень жидкости в камере соответствует уровню в емкости. Внутри камеры перемещается магнитный поплавок, а установленная снаружи роликовая или лепестковая шкала показывает положение уровня без непосредственного контакта шкалы с рабочей средой.
Основные параметры, которые учитывают при подборе указателя:
- диапазон измерения уровня – в каталоге представлены исполнения длиной от нескольких сотен миллиметров до нескольких метров;
- максимальное рабочее давление – до 100 бар в зависимости от исполнения;
- рабочая температура среды – отдельные исполнения рассчитаны на температуры до +350…+400 °C;
- плотность и химические свойства контролируемой жидкости;
- диаметр камеры и боковых отводов;
- фланцевое, резьбовое, приварное или Clamp-присоединение;
- конфигурация верхней и нижней части камеры;
- наличие запорных и дренажных клапанов;
- необходимость взрывозащищенного исполнения;
- установка сигнализаторов или преобразователей уровня.

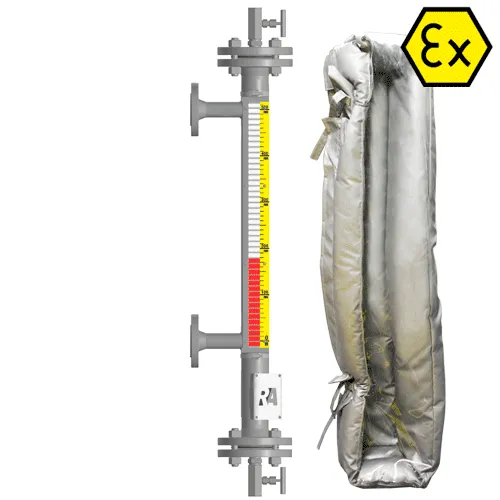

Магнитный указатель может использоваться как автономный визуальный прибор или как часть системы контроля уровня. При необходимости камера дополнительно комплектуется сигнализаторами предельного уровня, герконовыми либо магнитострикционными преобразователями, термочехлом.
Материалы камеры байпасного указателя уровня
Материал камеры выбирают по температуре, давлению и химическим свойствам рабочей среды. В каталоге представлены байпасные магнитные указатели с камерами из нержавеющих сталей AISI 316, AISI 321, SUS304 и SUS316, а также полимерных материалов PP, PP-R и PVDF.
Нержавеющая сталь применяется в большинстве общепромышленных исполнений, в том числе для работы под давлением и при повышенной температуре. Для химически агрессивных жидкостей могут использоваться специальные марки стали либо полимерные камеры из PP, PP-R и PVDF.
При подборе учитывают не только материал самой камеры, но и материалы поплавка, технологических присоединений и уплотнений. В зависимости от исполнения применяются PTFE, FPM, EPDM, NBR, FFPM, терморасширенный графит и другие уплотнительные материалы.
Такой выбор позволяет подобрать байпасный указатель не только для воды и нефтепродуктов, но и для химически агрессивных сред, пищевых производств и специальных технологических процессов.
Российские производители байпасных магнитных указателей уровня
ООО «РусАвтоматизация» – российский разработчик и производитель байпасных магнитных указателей уровня. Оборудование серий ILL-BM разрабатывается и производится в России с возможностью изготовления под параметры конкретного технологического процесса.
В линейке представлены общепромышленные, взрывозащищенные, высокотемпературные, гигиенические и специальные исполнения.
Для указателей ILL-BM предусмотрены исполнения с сертификатами соответствия требованиям ТР ТС 032/2013, а для взрывозащищенных вариантов – ТР ТС 012/2011. Отдельные серии имеют типовое одобрение Российского морского регистра судоходства.
Аналоги указателей уровня
Байпасные магнитные указатели ILL-BM производства «РусАвтоматизация» могут подбираться как российская альтернатива магнитным указателям других производителей с сопоставимыми техническими характеристиками.
В зависимости от исполнения рассматриваются как аналоги для серий РИЗУР-НБК, AVANTEK BMLI, RIVALCOM LGB, LLT и LLS, ТЭК-МПУ-Н и других магнитных байпасных указателей уровня.
Точная взаимозаменяемость определяется не только серией прибора. При подборе аналога необходимо сопоставить рабочие давление и температуру, плотность и свойства среды, монтажную длину, расположение и размеры присоединительных патрубков, материал камеры и поплавка, а также необходимое дополнительное оборудование.
Подробнее российские марки и особенности их оборудования рассмотрены в статье «Российские производители указателей уровня».
Цена байпасного указателя уровня с магнитной шкалой
Цены в каталоге указаны для конкретных комплектаций байпасных магнитных указателей, включая магнитную визуальную шкалу, если она предусмотрена выбранной моделью.
Стоимость зависит от длины камеры, рабочего давления и температуры, материала исполнения, типа и размера присоединений, конструкции поплавка, наличия клапанов, взрывозащиты, термочехла, сигнализаторов и других опций.
При необходимости можно заказать байпасную камеру с магнитным поплавком без визуальной шкалы. Такое исполнение применяется, например, когда камера используется совместно с преобразователем или сигнализаторами уровня и локальная визуальная индикация не требуется. Стоимость камеры без магнитной шкалы будет ниже и рассчитывается по запросу.
Чтобы получить цену для нестандартной комплектации, заполните опросный лист и обратитесь к нашим специалистам. Мы подберем подходящее исполнение байпасного указателя уровня с учетом условий эксплуатации и рассчитаем его стоимость.
