Магнитные линейные энкодеры MLI в Москве
Магнитный энкодер OPKON серии MLI применяется для преобразования перемещения, пройденного при движении контролируемого механизма, в нормированный выходной сигнал.

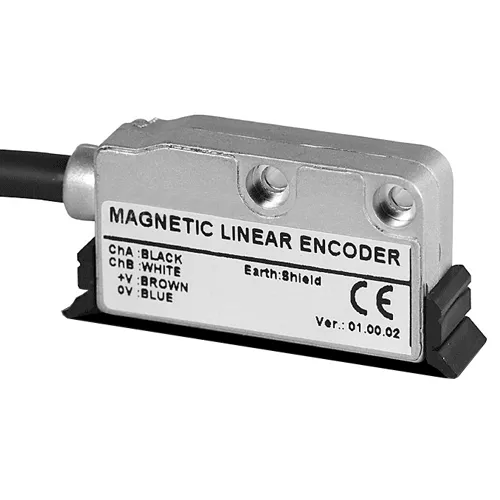

Быстрый просмотр | Под заказ Артикул: MLI T20 LTP 5 B V2 1M Работа магнитного линейного энкодера MLI T20 LTP 5 B V2 1M серии MLI основана на взаимодействии считывателя и магнитной ленты. При движении энкодера на выход поступают импульсы, частота и количество которых пропорциональны скорости и пройденному пути. Максимальный рабочий диапазон определяется длино...
| 15 151 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: MT5 A40 1M Работает с магнитными линейными энкодерами OPKON | 7 729 руб./шт - + Заказать |

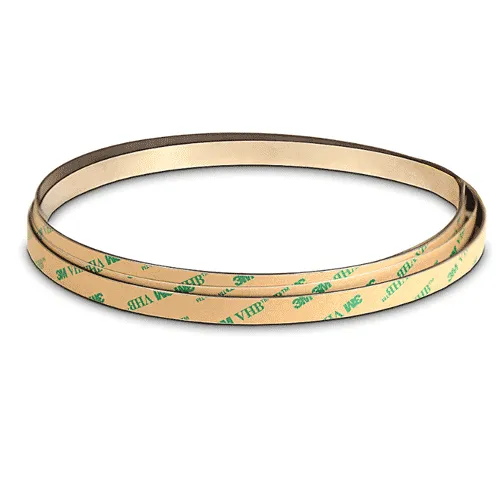

Быстрый просмотр | Под заказ Артикул: MT5 A40 2M Работает с магнитными линейными энкодерами OPKON | 15 460 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: MLIP 900 T100 LTP B5 1Z V2 10M Работа магнитного линейного энкодера MLIP 900 T100 LTP B5 1Z V2 10M серии MLIP основана на взаимодействии считывателя и магнитной ленты. При движении энкодера на выход поступают импульсы, частота и количество которых пропорциональны скорости и пройденному пути. Максимальный рабочий диапазон определя...
| 23 386 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: MLI T20 HLD 5 B V2 1M Работа магнитного линейного энкодера MLI T20 HLD 5 B V2 1M серии MLI основана на взаимодействии считывателя и магнитной ленты. При движении энкодера на выход поступают импульсы, частота и количество которых пропорциональны скорости и пройденному пути. Максимальный рабочий диапазон определ...
| 15 151 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: MT5 A40 5M Работает с магнитными линейными энкодерами OPKON | 39 792 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: MT5 A40 10M Работает с магнитными линейными энкодерами OPKON | 71 815 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: MLIP 1000 T20 LTP 5 3Z V2 2M5 Работа магнитного линейного энкодера MLIP 1000 T20 LTP 5 3Z V2 2M5 серии MLIP основана на взаимодействии считывателя и магнитной ленты. При движении энкодера на выход поступают импульсы, частота и количество которых пропорциональны скорости и пройденному пути. Максимальный рабочий диапазон определяе...
| 33 146 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: MLIP 1500 T20 LTP 5 3Z V2 2M5 Работа магнитного линейного энкодера MLIP 1500 T20 LTP 5 3Z V2 2M5 серии MLIP основана на взаимодействии считывателя и магнитной ленты. При движении энкодера на выход поступают импульсы, частота и количество которых пропорциональны скорости и пройденному пути. Максимальный рабочий диапазон определяе...
| 39 526 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: MLI T40 LTP 5 B V2 1M Работа магнитного линейного энкодера MLI T40 LTP 5 B V2 1M серии MLI основана на взаимодействии считывателя и магнитной ленты. При движении энкодера на выход поступают импульсы, частота и количество которых пропорциональны скорости и пройденному пути. Максимальный рабочий диапазон определяется длино...
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: MLI T80 LTP 5 B V2 1M Работа магнитного линейного энкодера MLI T80 LTP 5 B V2 1M серии MLI основана на взаимодействии считывателя и магнитной ленты. При движении энкодера на выход поступают импульсы, частота и количество которых пропорциональны скорости и пройденному пути. Максимальный рабочий диапазон определяется длино...
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: MLI T10 HLD 2 B V2 2M5 Работа магнитного линейного энкодера MLI T10 HLD 2 B V2 2M5 серии MLI основана на взаимодействии считывателя и магнитной ленты. При движении энкодера на выход поступают импульсы, частота и количество которых пропорциональны скорости и пройденному пути. Максимальный рабочий диапазон определяется длин...
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Назначение датчиков линейных перемещений MLI
Датчики линейных перемещений MLI обладают способностью функционирования на промышленном оборудовании в условиях повышенной загрязненности, вязкости и неоднородности контролируемой поверхности. Это возможно за счет того, что датчики положения могут устанавливаться с зазором между магнитной лентой и электронным считывателем, которые являются основными функциональными элементами преобразователя OPKON. Перемещение энкодера инициирует возникновение колебаний, поступающих на выход устройства, характеристики которых пропорциональны пройденному механизмом расстоянию.
Преимущества датчиков перемещений OPKON MLI
Датчики положения серии MLI обладают рядом немаловажных технических преимуществ:
- Унифицированные выходные сигналы датчика, такие как Push-Pull, TTL, HTL;
- Степень защиты магнитного энкодера не менее IP66;
- Удобный для подключения кабель требуемой длины;
- Диагностические светодиоды, позволяющие определять состояние энкодера;
- Прочный корпус из анодированного алюминия для применения датчика в условиях промышленной эксплуатации.
Принцип функционирования преобразователя перемещения OPKON MLI
Принцип функционирования датчиков положения MLI основан на так называемом эффекте Холла. Данный эффект заключается в возникновении разности потенциалов в электрическом проводнике, по которому проходит ток, при воздействии на него магнитного поля, которое воздействует в перпендикулярной проводнику плоскости.
В датчиках MLI магнитная лента является излучателем магнитного поля, вдоль оси ленты передвигается специальный считыватель. Электронная плата с детектором магнитного поля измеряет его уровень при перемещении считывателя, преобразователем формируется сигнал по выходу датчика с определенной частотой и количеством импульсов. Их параметры пропорциональны пройденному считывателем расстоянию.
Функционал магнитного энкодера позволяет точно определить не только длину перемещения и скорость, но также и само направление движения контролируемого механизма. Диапазон работы датчика OPKON ограничен длиной магнитной ленты, она, как правило, не превышает 50 метров.
Применение магнитных энкодеров OPKON серии MLI
Повышенная точность и оптимальные габариты линейного энкодера позволяют использовать датчик MLI в производственных механизмах для деревообработки, изготовления ПВХ-изделий, а также в заготовительных линиях по производству труб и иных металлических элементов.
В качестве примера использования датчиков перемещения MLI OPKON можно привести установку датчика в производственном станке для изготовления металлопластиковых оконных рам.
На подобном станке производится распил металлопластиковых заготовок для изготовления рамных оконных конструкций. Датчики положения MLI в данном случае применяются с целью точного контроля расстояния от одного торцовочного фреза до другого. Преобразователь перемещается вдоль магнитной ленты установленной длины, а сам энкодер крепится на движущейся по оси каретке.
В связи с тем, что при работе датчика OPKON используется бесконтактный принцип измерения, точному ходу механизма не помешает повышенная запыленность и загрязненность рабочих поверхностей.
Технические характеристики датчиков линейных перемещений OPKON MLI
Технические характеристики, которыми обладает датчик перемещения серии MLI, представлены ниже:
- Дискретность магнитной ленты: 2…5 мм
- Максимальное расстояние от ленты до считывателя: 1…2,5 мм
- Напряжение питания: 5В DC / 8…24В DC
- Сигнал по выходу датчика: Push-Pull, TTL, HTL
- Разрешение: 10…100 мкм
- Точность: ±15 мкм
- Присоединение к устройству: кабель 1 м, 2,5 м, 0,5 м с разъемом DB9
- Скорость срабатывания: 3 м/с (стандарт), 15 м/с (опция)
- Степень защиты: IP66
- Условия окружающей среды при работе датчика: -20…+80°C
- Условия окружающей среды при хранении датчика: -30…+90°C
- Оболочка датчика: анодированный алюминий
- Вспомогательные опции: встроенные световые элементы
Габаритные размеры
Размерные характеристики линейных энкодеров OPKON MLI приведены на рисунке ниже:
Документация
Более подробную информацию вы сможете получить из документации, приведенной ниже:
