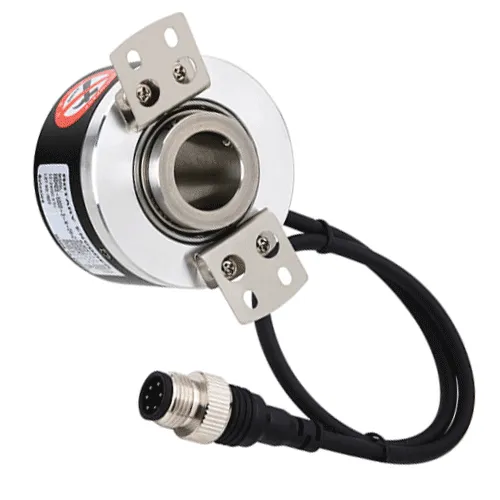

Инкрементальные энкодеры Autonics E60H

Преимущества датчиков угла поворота E60H

Главное преимущество инкрементального энкодера Autonics E60H заключается в компактности размеров. За счет небольших габаритов его можно эксплуатировать в составе оборудования со стесненным расположением комплектующих.

Конструкция энкодера совместима с различными видами выходов. Все модели линейки поддерживают мониторинг и контроль скорости, числа оборотов, углового перемещения, расстояния, ускорения и так далее.

Принцип работы датчиков угла поворота E60H

Инкрементальные энкодеры Autonics E60H формируют сигнал по оптическому принципу. Вал устройства имеет зафиксированный прозрачный диск, по периметру которого нанесены дискретные непрозрачные метки. Фоточувствительный элемент фиксирует прерывание метками и выдает соответствующий сигнал.

Выходной сигнал энкодера состоит из двух последовательностей импульсов. Все они соответствуют прохождению метки в ходе прокручивания вала. Сдвиг последовательностей – 90 эл.гр. Благодаря такому принципу работы появляется возможность определения направления, в котором вращается вал. Опорные импульсы, в свою очередь, фиксируют угол расположения вала по завершению каждого оборота.

Применение инкрементальных энкодеров E60H

Инкрементальный энкодер активно применяется в:

• машиностроении – в конструкции станков ЧПУ, манипуляторов;
• автоматизированных системах транспортировки – в челночных транспортерах, штабелерах и иных видах оборудования;
• автоматизации зданий – для контроля скорости передвижения эскалаторов, скорости лифтовых кабин;
• металлургии – в составе промышленных вентиляторов, клетей, прокатных валков, листовых лент;
• альтернативной энергетике – для управления положением и скоростью вращения ветровых генераторов;
• пищевой промышленности – в оборудовании для производства и транспортировки готовой продукции.

Технические характеристики серии E60H

• Напряжение сети: 5В DC или 12-24В DC;
• Потребляемый ток: ≤80 мА;
• Количество импульсов на один оборот: от 1024 до 8192;
• Защита: по стандарту МЭК IP50;
• Варианты выходов: Line Driver, комплементарный или NPN с открытым коллектором;
• Комплектация: энкодер (1 шт.), скоба (2 шт);
• Диапазон рабочих температур: -10…+70°C;
• Максимальная ударная нагрузка: до 100G;
• Максимальное количество оборотов в минуту: не более 6000;
• Тип соединения: кабель с соединителем (250 мм);
• Частота ответа: до 300 кГц;
• Вес: 300 г.

Недостатки

При значительном механическом воздействии возможно появление неточностей в работе. Причиной тому является образование зазора между валами в процессе вращения.

Документация

• Каталог инкрементальных энкодеров серии E60H
• Руководство по эксплуатации E60H
