Инкрементальные энкодеры Delta ES/EH/ET в Москве

Преимущества инкрементальных энкодеров Delta ES/EH/ET

Инкрементальные энкодеры Delta обладают следующими положительными характеристиками:

• Компактный, легкий и крепкий корпус;
• Отличное соотношение цены и качества;
• Широкий диапазон питающего напряжения (5-24В DC), что позволяет использовать данные датчики угла со многими электронными устройствами;
• Различные типы выходных сигналов (открытый коллектор, напряжение, линейный выход, push pull);
• Высокая точность.

Принцип работы инкрементальных энкодеров Delta ES/EH/ET

Принцип работы энкодера инкрементального типа состоит в том, чтобы на один полный оборот вала выдавать определенное количество выходных импульсов. По количеству этих импульсов с помощью вторичных устройств (ПЛК, счетчик) можно сделать выводы об угловом перемещении, положении, направлении и скорости вращения механизма, на котором установлен энкодер.

Энкодеры Delta серий ES/EH по типу являются оптическими преобразователями угла поворота. Их основными элементами являются источник света, специальный диск с метками и фотоприемник. Метки диска представляют собой прорези, которые при вращении поочередно попадают под фотоэлемент.

Данный диск механически связан с валом энкодера, тем самым при вращении механизма срабатывает оптический датчик, который выдает на выход энкодера последовательность импульсов. По изменениям данного числа импульсов можно определить его "угловое положение", или на какое количество сигналов был повернут вал инкрементального энкодера.

Применение инкрементальных энкодеров серий ES/EH/ET

Инкрементальные энкодеры имеют очень широкое распространение в самых различных областях промышленности и производства. Энкодеры Delta серий ES/EH купить можно для тех систем, в которых важна высокая точность позиционирования и отслеживания угловых перемещений различных механизмов.

Далее приведены системы, в которых применение оптических энкодеров является неотъемлемой частью:

• Разливные, фасовочные и этикеровочные агрегаты;
• Системы мерного реза (кабельная продукция, бумажная отрасль и т.п.);
• Лифтовое оборудование;
• Станкостроение;
• Медицинское оборудование;
• Различные измерительные устройства.

Технические характеристики датчиков угла поворота Delta ES/EH/ET

• Разрешение: 100-5000 импульсов на оборот;
• Электрический выход: открытый коллектор, напряжение, линейный выход, push-pull;
• Максимальная частота импульсов на выходе: 300 кГц;
• Степень защиты: IP40;
• Тип вала:

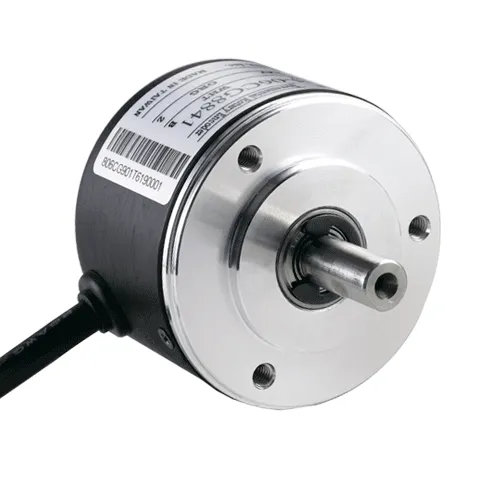

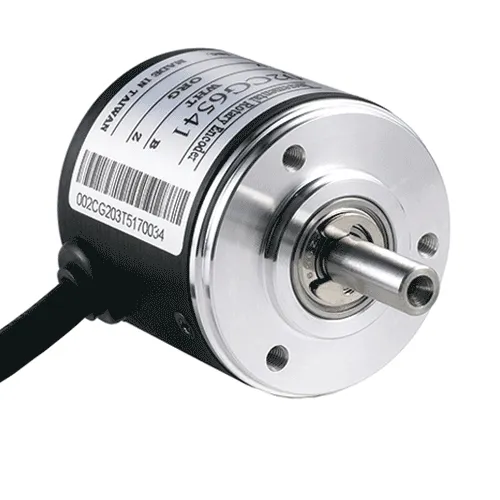

  • для серии ES: цельный вал диаметром 6 или 8 мм,

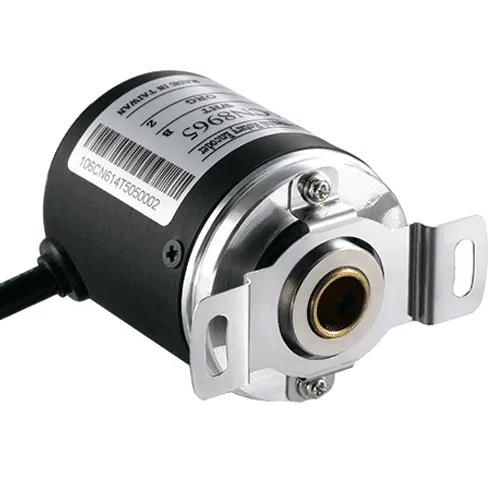

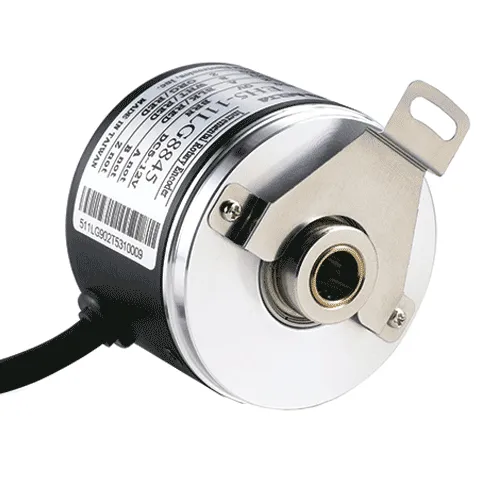

  • для серии EH: полый вал диаметром 8 мм;
• Диаметр корпуса:
  • для серии ES: 36,6 мм или 50 мм,
  • для серии EH: 36,6 мм, 38,7 мм или 50 мм;
• Питающее напряжение: от 5 до 24 В DC.

Недостатки (ограничения)

Ограничения при использовании данных устройств заключаются в самом принципе энкодеров инкрементального типа. То есть данные датчики угла поворота выдают импульсы при вращении, и уже по этим импульсам делаются выводы по тем или иным характеристикам (скорость, позиция и т.д.). Отсюда проистекают их ограничения:

• Высокие требования к быстродействию контроллера (при потере импульса будет накапливаться ошибка).
• После каждого включения энкодера, его необходимо отстраивать от начальной точки.

Документация

• Каталог энкодеров Delta
