Индуктивные датчики положения EMA в Москве

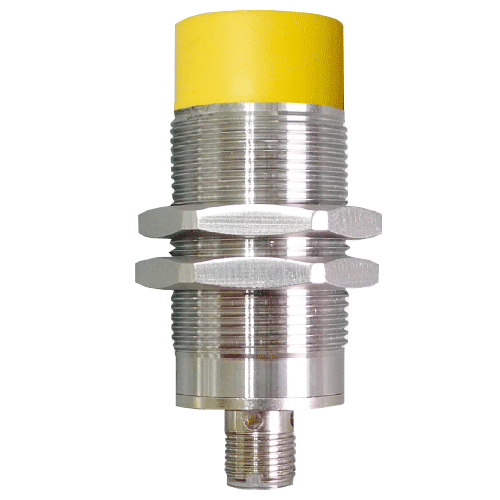

Назначение индуктивных бесконтактных датчиков положения EMA

Индуктивные бесконтактные датчики положения используют в системах промышленной автоматизации с целью обнаружения изделий из металла (металлических сплавов) в контрольной зоне. Датчики EMA играют роль своего рода сенсоров движущихся объектов. Приборы выпускают в двух исполнениях: с нормально разомкнутыми и нормально замкнутыми контактами. При срабатывании датчика происходит включение или приостановка оборудования, обеспечивающего технологический процесс.

Модификации индуктивных датчиков положения EMA

Серия		Расстояние срабатывания	Рабочий диапазон	Тип выхода, контакта (НО-нормально-разомкнутый НЗ-нормально-замкнутый)	Подключение
Корпус М8х1 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+80°C Материал корпуса: нержавеющая сталь, чувствительная поверхность РВТ Монтаж заподлицо
	IA1001	1,5 мм	0…1,2 мм	3-х пров., PNP НО	Кабель Зх0,14 мм2
	IA1002			3-х пров., PNP НЗ
	IA1003			3-х пров., NPN НО
	IA1004			3-х пров., NPN НЗ
	IA1017			2-х пров., НО	Кабель 2х0,14 мм2
	IA1018			2-х пров., НЗ
	IA1009	1,5 мм	0…1,2 мм	3-х пров., PNP НО	Разъем М8х1
	IA1010			3-х пров., PNP НЗ
	IA1011			3-х пров., NPN НО
	IA1012			3-х пров., NPN НЗ
	IA1021			2-х пров., НО
	IA1022			2-х пров., НЗ
Корпус М8х1 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+80°C Материал корпуса: нержавеющая сталь, чувствительная поверхность РВТ Монтаж незаподлицо
	IA1005	2,5 мм	0…2 мм	3-х пров., PNP НО	Кабель Зх0,14 мм2
	IA1006			3-х пров., PNP НЗ
	IA1007			3-х пров., NPN НО
	IA1008			3-х пров., NPN НЗ
	IA1019			2-х пров., НО	Кабель 2х0,14 мм2
	IA1020			2-х пров., НЗ
	IA1013	2,5 мм	0…2 мм	3-х пров., PNP НО	Разъем М8х1
	IA1014			3-х пров., PNP НЗ
	IA1015			3-х пров., NPN НО
	IA1016			3-х пров., NPN НЗ
	IA1023			2-х пров., НО
	IA1024			2-х пров., НЗ
Корпус М12х1 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+80°C Материал корпуса: нержавеющая сталь, чувствительная поверхность РВТ Монтаж заподлицо
	IB1001	2 мм	0…1,6 мм	3-х пров., PNP НО	Кабель Зх0,14 мм2
	IB1002			3-х пров., PNP НЗ
	IB1003			3-х пров., NPN НО
	IB1004			3-х пров., NPN НЗ
	IB1017			2-х пров., НО	Кабель 2х0,14 мм2
	IB1018			2-х пров., НЗ
	IB1101	4 мм	0…3,2 мм	3-х пров., PNP НО	Кабель Зх0,14 мм2
	IB1102			3-х пров., PNP НЗ
	IB1103			3-х пров., NPN НО
	IB1104			3-х пров., NPN НЗ
	IB1117			2-х пров., НО	Кабель 2х0,14 мм2
	IB1118			2-х пров., НЗ

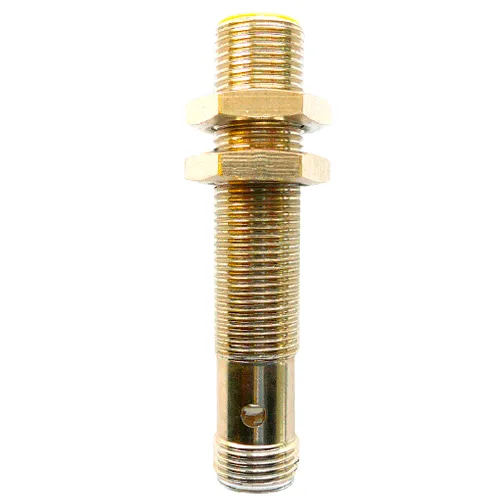

	IB1009	2 мм	0…1,6 мм	3-х пров., PNP НО	Разъем М12х1
	IB1010			3-х пров., PNP НЗ
	IB1011			3-х пров., NPN НО
	IB1012			3-х пров., NPN НЗ
	IB1021			2-х пров., НО
	IB1022			2-х пров., НЗ
	IB1109	4 мм	0…3,2 мм	3-х пров., PNP НО	Разъем М12х1
	IB1110			3-х пров., PNP НЗ
	IB1111			3-х пров., NPN НО
	IB1112			3-х пров., NPN НЗ
	IB1121			2-х пров., НО
	IB1122			2-х пров., НЗ
Корпус М12х1 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+80°C Материал корпуса: нержавеющая сталь, чувствительная поверхность РВТ Монтаж незаподлицо
	IB1005	4 мм	0…3,2 мм	3-х пров., PNP НО	Кабель Зх0,14 мм2
	IB1006			3-х пров., PNP НЗ
	IB1007			3-х пров., NPN НО
	IB1008			3-х пров., NPN НЗ
	IB1019			2-х пров., НО	Кабель 2х0,25 мм2
	IB1020			2-х пров., НЗ
	IB1105	6 мм	0…4,8 мм	3-х пров., PNP НО	Кабель Зх0,14 мм2
	IB1106			3-х пров., PNP НЗ
	IB1107			3-х пров., NPN НО
	IB1108			3-х пров., NPN НЗ
	IB1119			2-х пров., НО	Кабель 2х0,25 мм2
	IB1120			2-х пров., НЗ

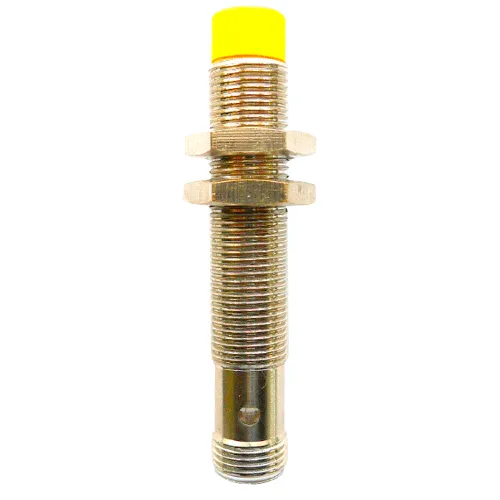

	IB1013	4 мм	0…3,2 мм	3-х пров., PNP НО	Разъем М12х1
	IB1014			3-х пров., PNP НЗ
	IB1015			3-х пров., NPN НО
	IB1016			3-х пров., NPN НЗ
	IB1023			2-х пров., НО
	IB1024			2-х пров., НЗ
	IB1113	6 мм	0…4,8 мм	3-х пров., PNP НО	Разъем М12х1
	IB1114			3-х пров., PNP НЗ
	IB1115			3-х пров., NPN НО
	IB1116			3-х пров., NPN НЗ
	IB1123			2-х пров., НО
	IB1124			2-х пров., НЗ
Корпус М18х1 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+80°C Материал корпуса: нержавеющая сталь, чувствительная поверхность РВТ Монтаж заподлицо
	IC1001	5 мм	0…4 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	IC1002			3-х пров., PNP НЗ
	IC1003			3-х пров., NPN НО
	IC1004			3-х пров., NPN НЗ
	IC1017			2-х пров., НО	Кабель 2х0,34 мм2
	IC1018			2-х пров., НЗ
	IC1101	7 мм	0…5,6 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	IC1102			3-х пров., PNP НЗ
	IC1103			3-х пров., NPN НО
	IC1104			3-х пров., NPN НЗ
	IC1117			2-х пров., НО	Кабель 2х0,34 мм2
	IC1118			2-х пров., НЗ
	IC1009	5 мм	0…4 мм	3-х пров., PNP НО	Разъем М12х1
	IC1010			3-х пров., PNP НЗ
	IC1011			3-х пров., NPN НО
	IC1012			3-х пров., NPN НЗ
	IC1021			2-х пров., НО
	IC1022			2-х пров., НЗ
	IC1109	7 мм	0…5,6 мм	3-х пров., PNP НО	Разъем М12х1
	IC1110			3-х пров., PNP НЗ
	IC1111			3-х пров., NPN НО
	IC1112			3-х пров., NPN НЗ
	IC1121			2-х пров., НО
	IC1122			2-х пров., НЗ
Корпус М18х1 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+80°C Материал корпуса: нержавеющая сталь, чувствительная поверхность РВТ Монтаж незаподлицо
	IC1005	8 мм	0…6,4 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	IC1006			3-х пров., PNP НЗ
	IC1007			3-х пров., NPN НО
	IC1008			3-х пров., NPN НЗ
	IC1019			2-х пров., НО	Кабель 2х0,34 мм2
	IC1020			2-х пров., НЗ
	IC1105	12 мм	0…9,6 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	IC1106			3-х пров., PNP НЗ
	IC1107			3-х пров., NPN НО
	IC1108			3-х пров., NPN НЗ
	IC1119			2-х пров., НО	Кабель 2х0,34 мм2
	IC1120			2-х пров., НЗ
	IC1013	8 мм	0…6,4 мм	3-х пров., PNP НО	Разъем М12х1
	IC1014			3-х пров., PNP НЗ
	IC1015			3-х пров., NPN НО
	IC1016			3-х пров., NPN НЗ
	IC1023			2-х пров., НО
	IC1024			2-х пров., НЗ
	IC1113	12 мм	0…9,6 мм	3-х пров., PNP НО	Разъем М12х1
	IC1114			3-х пров., PNP НЗ
	IC1115			3-х пров., NPN НО
	IC1116			3-х пров., NPN НЗ
	IC1123			2-х пров., НО
	IC1124			2-х пров., НЗ
Корпус М18х1 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+120°C Материал корпуса: нержавеющая сталь, чувствительная поверхность РВТ Монтаж заподлицо
	IC1201	5 мм	0…4 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	IC1202			3-х пров., PNP НЗ
	IC1203			3-х пров., NPN НО
	IC1204			3-х пров., NPN НЗ
	IC1217			2-х пров., НО	Кабель 2х0,34 мм2
	IC1218			2-х пров., НЗ
	IC1209	5 мм	0…4 мм	3-х пров., PNP НО	Разъем М12х1
	IC1210			3-х пров., PNP НЗ
	IC1211			3-х пров., NPN НО
	IC1212			3-х пров., NPN НЗ
	IC1221			2-х пров., НО
	IC1222			2-х пров., НЗ
Корпус М18х1 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+120°C Материал корпуса: нержавеющая сталь, чувствительная поверхность РВТ Монтаж незаподлицо
	IC1205	8 мм	0…6,4 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	IC1206			3-х пров., PNP НЗ
	IC1207			3-х пров., NPN НО
	IC1208			3-х пров., NPN НЗ
	IC1219			2-х пров., НО	Кабель 2х0,34 мм2
	IC1220			2-х пров., НЗ
	IC1213	8 мм	0…6,4 мм	3-х пров., PNP НО	Разъем М12х1
	IC1214			3-х пров., PNP НЗ
	IC1215			3-х пров., NPN НО
	IC1216			3-х пров., NPN НЗ
	IC1223			2-х пров., НО
	IC1224			2-х пров., НЗ
Корпус М30х1,5 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+80°C Материал корпуса: нержавеющая сталь, чувствительная поверхность РВТ Монтаж заподлицо
	ID1001	10 мм	0…8 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	ID1002			3-х пров., PNP НЗ
	ID1003			3-х пров., NPN НО
	ID1004			3-х пров., NPN НЗ
	ID1017			2-х пров., НО	Кабель 2х0,34 мм2
	ID1018			2-х пров., НЗ
	ID1101	15 мм	0…12 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	ID1102			3-х пров., PNP НЗ
	ID1103			3-х пров., NPN НО
	ID1104			3-х пров., NPN НЗ
	ID1117			2-х пров., НО	Кабель 2х0,34 мм2
	ID1118			2-х пров., НЗ
	ID1009	10 мм	0…8 мм	3-х пров., PNP НО	Разъем М12х1
	ID1010			3-х пров., PNP НЗ
	ID1011			3-х пров., NPN НО
	ID1012			3-х пров., NPN НЗ
	ID1021			2-х пров., НО
	ID1022			2-х пров., НЗ
	ID1109	15 мм	0…12 мм	3-х пров., PNP НО	Разъем М12х1
	ID1110			3-х пров., PNP НЗ
	ID1111			3-х пров., NPN НО
	ID1112			3-х пров., NPN НЗ
	ID1121			2-х пров., НО
	ID1122			2-х пров., НЗ
Корпус М30х1,5 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+80°C Материал корпуса: нержавеющая сталь, чувствительная поверхность РВТ Монтаж незаподлицо
	ID1005	15 мм	0…12 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	ID1006			3-х пров., PNP НЗ
	ID1007			3-х пров., NPN НО
	ID1008			3-х пров., NPN НЗ
	ID1019			2-х пров., НО	Кабель 2х0,34 мм2
	ID1020			2-х пров., НЗ
	ID1105	22 мм	0…17,6 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	ID1106			3-х пров., PNP НЗ
	ID1107			3-х пров., NPN НО
	ID1108			3-х пров., NPN НЗ
	ID1119			2-х пров., НО	Кабель 2х0,34 мм2
	ID1120			2-х пров., НЗ
	ID1013	15 мм	0…12 мм	3-х пров., PNP НО	Разъем М12х1
	ID1014			3-х пров., PNP НЗ
	ID1015			3-х пров., NPN НО
	ID1016			3-х пров., NPN НЗ
	ID1023			2-х пров., НО
	ID1024			2-х пров., НЗ
	ID1113	22 мм	0…17,6 мм	3-х пров., PNP НО	Разъем М12х1
	ID1114			3-х пров., PNP НЗ
	ID1115			3-х пров., NPN НО
	ID1116			3-х пров., NPN НЗ
	ID1123			2-х пров., НО
	ID1124			2-х пров., НЗ
Корпус М30х1,5 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+120°C Материал корпуса: нержавеющая сталь, чувствительная поверхность РВТ Монтаж заподлицо
	ID1201	10 мм	0…8 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	ID1202			3-х пров., PNP НЗ
	ID1203			3-х пров., NPN НО
	ID1204			3-х пров., NPN НЗ
	ID1217			2-х пров., НО	Кабель 2х0,34 мм2
	ID1218			2-х пров., НЗ
	ID1209	10 мм	0…8 мм	3-х пров., PNP НО	Разъем М12х1
	ID1210			3-х пров., PNP НЗ
	ID1211			3-х пров., NPN НО
	ID1212			3-х пров., NPN НЗ
	ID1221			2-х пров., НО
	ID1222			2-х пров., НЗ
Корпус М30х1,5 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+120°C Материал корпуса: нержавеющая сталь, чувствительная поверхность РВТ Монтаж незаподлицо
	ID1205	15 мм	0…12 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	ID1206			3-х пров., PNP НЗ
	ID1207			3-х пров., NPN НО
	ID1208			3-х пров., NPN НЗ
	ID1219			2-х пров., НО	Кабель 2х0,34 мм2
	ID1220			2-х пров., НЗ
	ID1213	15 мм	0…12 мм	3-х пров., PNP НО	Разъем М12х1
	ID1214			3-х пров., PNP НЗ
	ID1215			3-х пров., NPN НО
	ID1216			3-х пров., NPN НЗ
	ID1223			2-х пров., НО
	ID1224			2-х пров., НЗ
Корпус Ø34 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+80°C Материал корпуса и чувствительной поверхности РВТ Монтаж незаподлицо
	IE1001	20 мм	0…16 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	IE1002			3-х пров., PNP НЗ
	IE1003			3-х пров., NPN НО
	IE1004			3-х пров., NPN НЗ
	IE1009			2-х пров., НО	Кабель 2х0,34 мм2
	IE1010			2-х пров., НЗ
	IE1101	30 мм	0…24 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	IE1102			3-х пров., PNP НЗ
	IE1103			3-х пров., NPN НО
	IE1104			3-х пров., NPN НЗ
	IE1109			2-х пров., НО	Кабель 2х0,34 мм2
	IE1110			2-х пров., НЗ
	IE1005	20 мм	0…16 мм	3-х пров., PNP НО	Разъем М12х1
	IE1006			3-х пров., PNP НЗ
	IE1007			3-х пров., NPN НО
	IE1008			3-х пров., NPN НЗ
	IE1011			2-х пров., НО
	IE1012			2-х пров., НЗ
	IE1105	20 мм	0…24 мм	3-х пров., PNP НО	Разъем М12х1
	IE1106			3-х пров., PNP НЗ
	IE1107			3-х пров., NPN НО
	IE1108			3-х пров., NPN НЗ
	IE1111			2-х пров., НО
	IE1112			2-х пров., НЗ
Корпус Ø34 Рабочее напряжение: 10…36В DC, рабочая температура: -25…+120°C Материал корпуса и чувствительной поверхности РВТ
	IE1201	20 мм	0…16 мм	3-х пров., PNP НО	Кабель Зх0,34 мм2
	IE1202			3-х пров., PNP НЗ
	IE1203			3-х пров., NPN НО
	IE1204			3-х пров., NPN НЗ
	IE1209			2-х пров., НО	Кабель 2х0,34 мм2
	IE1210			2-х пров., НЗ
	IE1205	20 мм	0…16 мм	3-х пров., PNP НО	Разъем М12х1
	IE1206			3-х пров., PNP НЗ
	IE1207			3-х пров., NPN НО
	IE1208			3-х пров., NPN НЗ
	IE1211			2-х пров., НО
	IE1212			2-х пров., НЗ

Преимущества датчиков приближения EMA

Если сравнивать бесконтактные индуктивные датчики приближения с их механическими аналогами, устройства EMA имеют ряд неоспоримых преимуществ:

• высокая чувствительность;
• возможность бесконтактного срабатывания;
• стабильная работа в экстремальных условиях эксплуатации;
• стойкость к повышенной влажности и запыленности;
• высокая частота срабатываний;
• простота и надежность конструкции;
• возможность монтажа в ограниченном пространстве.

Кроме того, достоинством датчиков приближения EMA является многообразие серий с различными конструктивными исполнениями корпуса, диапазонами чувствительности, типами выхода и электрического подключения.

Принцип работы бесконтактного индуктивного датчика EMA

Основу бесконтактного индуктивного датчика EMA составляет высокочастотный LC-генератор с катушкой индуктивности и электромагнитами, задача которых заключается в генерировании электромагнитного поля, которое затем излучается датчиком.

Когда электропроводящий элемент из металла приближается к зоне срабатывания датчика EMA, внутри металлического изделия возникают вихревые токи, и амплитуда колебаний LC-генератора меняется. Это впоследствии вызывает срабатывание датчика и формирование выходного сигнала. Если датчик выполнен в нормально замкнутом варианте, то во время его срабатывания клеммы разомкнутся, и подача питания к устройству, которое связано с такого рода индуктивным выключателем, прекратится. Если исполнение датчика нормально разомкнутое, то клеммы замкнутся, и сигнал пойдет на систему индикации, сигнализации или запуска другого исполнительного устройства.

Примеры применения индуктивных датчиков EMA

Индуктивные датчики положения позволяют выявлять присутствие любых металлических предметов, которые попадают в чувствительную зону приборов.

Датчики EMA включают в состав автоматических систем управления производственными конвейерами, станками, сборочными линиями, различными установками. Также эти приборы могут использоваться в высокоточном медицинском оборудовании, например, для проведения хирургических операций с использованием роботизированных технологий. Датчики положения будут незаменимы при необходимости контролировать быстро движущиеся объекты, в конструкцию которых входят металлические детали.

Технические параметры датчиков перемещения EMA

Технические характеристики индуктивных датчиков положения EMA приведены ниже:

• Обнаруживаемые объекты: все изделия из металлов и их сплавов
• Типы выходов: PNP/NPN, НО/НЗ
• Температура окружающей среды в рабочей зоне: от -25 до +80°C (до +120°C для устройств в высокотемпературном исполнении)
• Степень пыле- и влагозащиты корпуса: IP67
• Индикация: красный светодиод
• Встроенные инструменты защиты: от короткого замыкания, перегрузок, обратной полярности
• Сертификация устройств: RoHS и CE

Документация

Чтобы ознакомиться подробнее с основными техническими характеристиками и особенностями эксплуатации приборов, изучите документацию:

• Каталог индуктивных датчиков положения EMA
