Индикаторы уровня Серия А22 в Москве

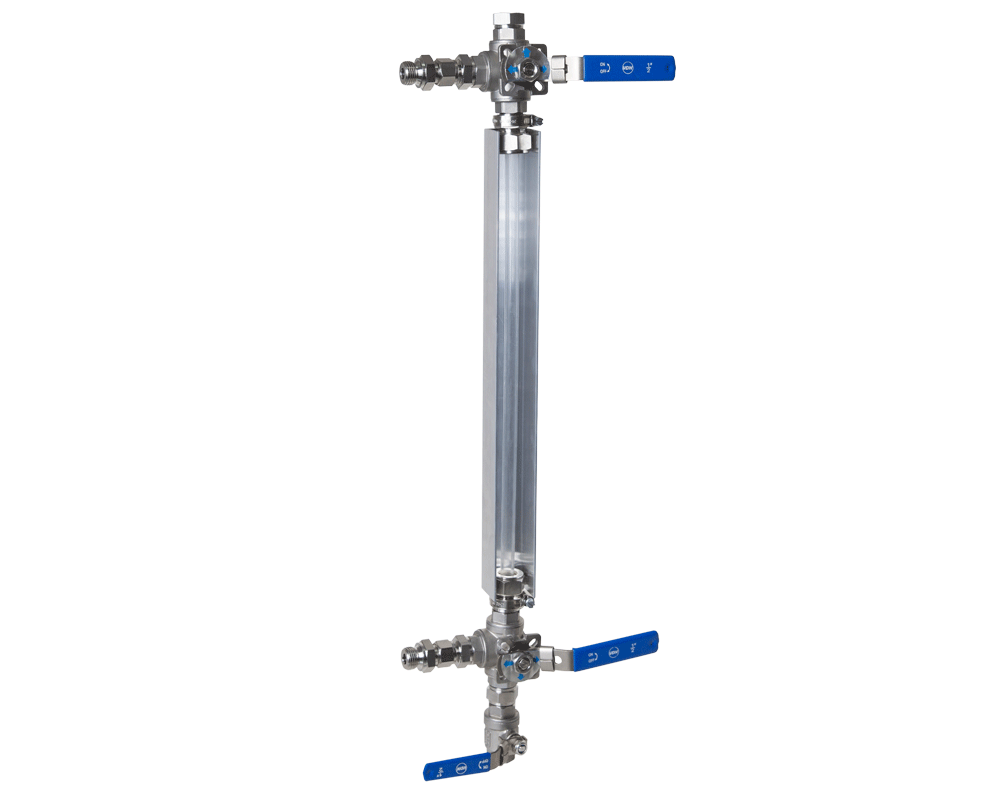

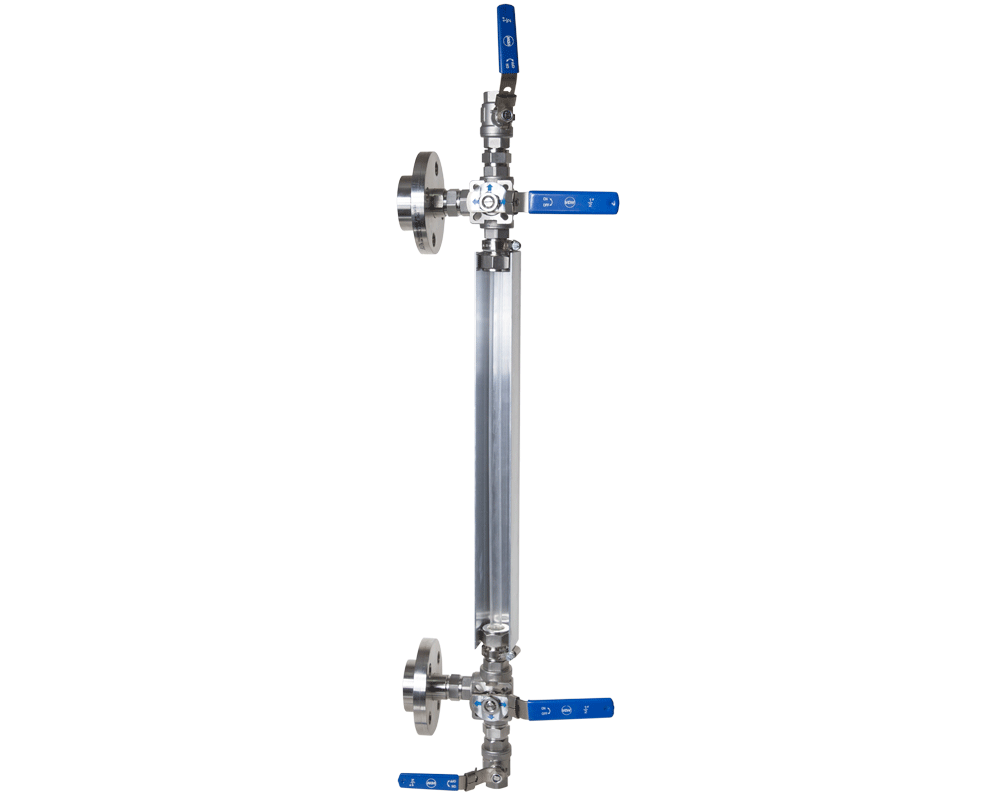

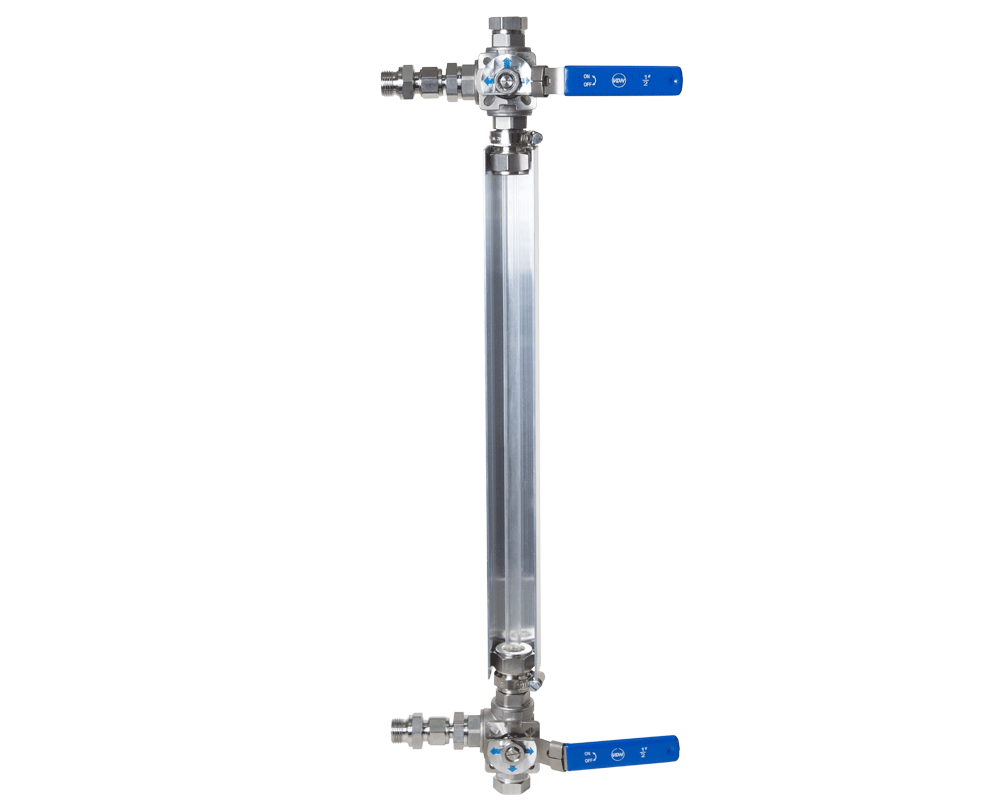

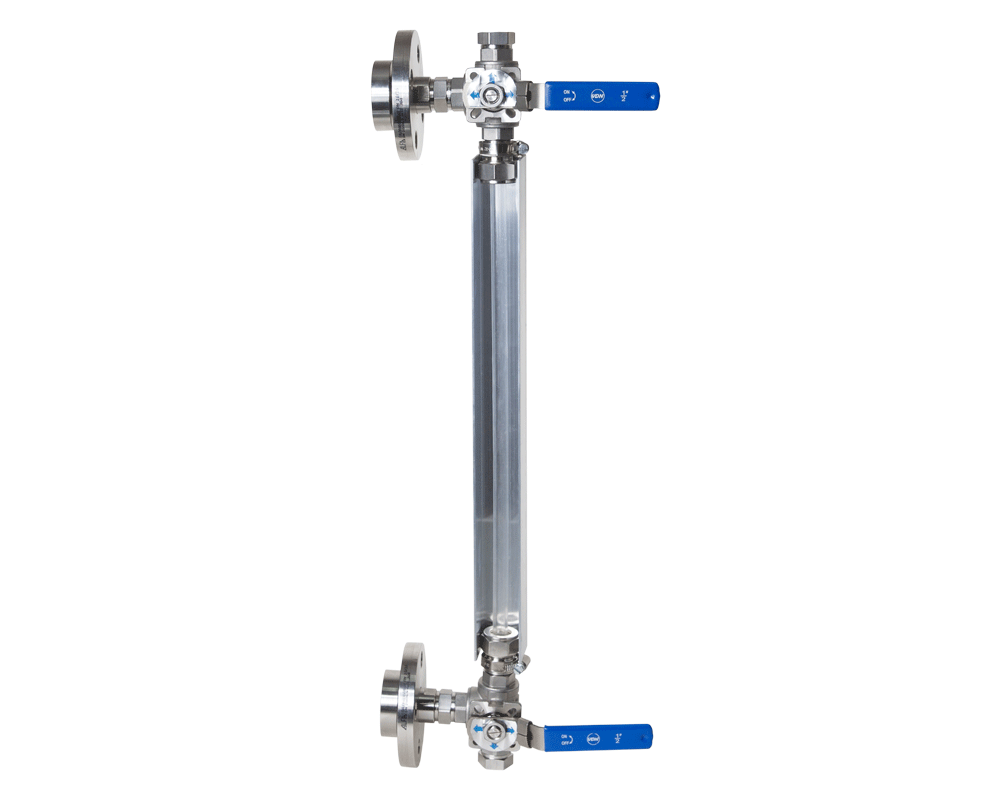

Байпасные указатели уровня ILL-BP-А22 – устройства для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки.

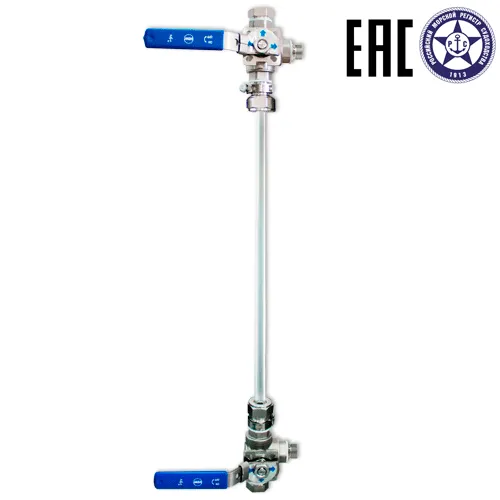

Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0400-SSGM-PN16-DN15-HARH10-V0 Байпасный указатель уровня ILL-BP-A22-G0400-SSGM-PN16-DN15-HARH10-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной и дренажной пробками.
| 37 596 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0300-SSGM-PN16-DN15-V0 Байпасный указатель уровня ILL-BP-A22-G0300-SSGM-PN16-DN15-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с воздушной и дренажной пробками.
| 36 641 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G1000-SSGM-PN16-DN15-HARH10-V1 Байпасный указатель уровня ILL-BP-A22-G1000-SSGM-PN16-DN15-HARH10-V1- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной пробкой и дренажным клапаном.
| 55 689 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0750-SSFB-PN16-DN15-V0 Байпасный указатель уровня ILL-BP-A22-G0750-SSFB-PN16-DN15-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с воздушной и дренажной пробками.
| 40 225 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G1000-SSGM-PN16-DN15-V0 Байпасный указатель уровня ILL-BP-A22-G1000-SSGM-PN16-DN15-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с воздушной и дренажной пробками.
| 39 447 руб./шт - + Заказать |

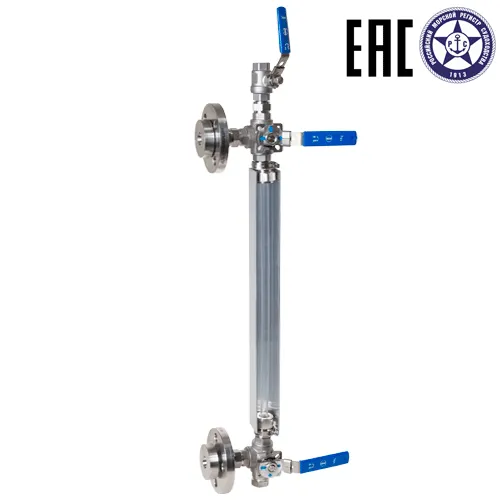

Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0300-SSFB-PN16-DN15-HARH10-V3 Байпасный указатель уровня ILL-BP-A22-G0300-SSFB-PN16-DN15-HARH10-V3- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушным клапаном и дренажной пробкой.
| 43 217 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0750-SSGM-PN16-DN15-HARH10-V0 Байпасный указатель уровня ILL-BP-A22-G0750-SSGM-PN16-DN15-HARH10-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной и дренажной пробками.
| 38 620 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0300-SSFB-PN16-DN15-HARH10-V0 Байпасный указатель уровня ILL-BP-A22-G0300-SSFB-PN16-DN15-HARH10-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной и дренажной пробками.
| 40 339 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G1500-SSGM-PN16-DN15-HARH10-V0 Байпасный указатель уровня ILL-BP-A22-G1500-SSGM-PN16-DN15-HARH10-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной и дренажной пробками.
| 40 587 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0750-SSGM-PN16-DN15-HARH10-V1 Байпасный указатель уровня ILL-BP-A22-G0750-SSGM-PN16-DN15-HARH10-V1- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной пробкой и дренажным клапаном.
| 41 498 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0750-SSFB-PN16-DN15-HARH10-V3 Байпасный указатель уровня ILL-BP-A22-G0750-SSFB-PN16-DN15-HARH10-V3- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушным клапаном и дренажной пробкой.
| 44 517 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G1000-SSGM-PN16-DN15-HARH10-V0 Байпасный указатель уровня ILL-BP-A22-G1000-SSGM-PN16-DN15-HARH10-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной и дренажной пробками.
| 39 229 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G1500-SSGM-PN16-DN15-HARH10-V3 Байпасный указатель уровня ILL-BP-A22-G1500-SSGM-PN16-DN15-HARH10-V3- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушным клапаном и дренажной пробкой.
| 47 752 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0400-SSFB-PN16-DN15-HARH10-V0 Байпасный указатель уровня ILL-BP-A22-G0400-SSFB-PN16-DN15-HARH10-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной и дренажной пробками.
| 40 615 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0400-SSGM-PN16-DN15-V0 Байпасный указатель уровня ILL-BP-A22-G0400-SSGM-PN16-DN15-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с воздушной и дренажной пробками.
| 36 770 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0750-SSGM-PN16-DN15-V0 Байпасный указатель уровня ILL-BP-A22-G0750-SSGM-PN16-DN15-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с воздушной и дренажной пробками.
| 37 206 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0750-SSFB-PN16-DN15-HARH10-V0 Байпасный указатель уровня ILL-BP-A22-G0750-SSFB-PN16-DN15-HARH10-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной и дренажной пробками.
| 41 639 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G1500-SSGM-PN16-DN15-V0 Байпасный указатель уровня ILL-BP-A22-G1500-SSGM-PN16-DN15-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с воздушной и дренажной пробками.
| 38 135 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G1000-SSGM-PN16-DN15-HARH10-V3 Байпасный указатель уровня ILL-BP-A22-G1000-SSGM-PN16-DN15-HARH10-V3- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушным клапаном и дренажной пробкой.
| 42 107 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0500-SSGM-PN16-DN15-HARH10-V3 Байпасный указатель уровня ILL-BP-A22-G0500-SSGM-PN16-DN15-HARH10-V3- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушным клапаном и дренажной пробкой.
| 53 404 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0750-SSGM-PN16-DN15-HARH10-V3 Байпасный указатель уровня ILL-BP-A22-G0750-SSGM-PN16-DN15-HARH10-V3- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушным клапаном и дренажной пробкой.
| 41 498 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0500-SSFB-PN16-DN15-HARH10-V1 Байпасный указатель уровня ILL-BP-A22-G0500-SSFB-PN16-DN15-HARH10-V1- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной пробкой и дренажным клапаном.
| 43 758 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0500-SSFB-PN16-DN15-HARH10-V0 Байпасный указатель уровня ILL-BP-A22-G0500-SSFB-PN16-DN15-HARH10-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной и дренажной пробками.
| 40 880 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0300-SSGM-PN16-DN15-HARH10-V1 Байпасный указатель уровня ILL-BP-A22-G0300-SSGM-PN16-DN15-HARH10-V1- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной пробкой и дренажным клапаном.
| 40 198 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0400-SSFB-PN16-DN15-V0 Байпасный указатель уровня ILL-BP-A22-G0400-SSFB-PN16-DN15-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с воздушной и дренажной пробками.
| 39 789 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0500-SSFB-PN16-DN15-V0 Байпасный указатель уровня ILL-BP-A22-G0500-SSFB-PN16-DN15-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с воздушной и дренажной пробками.
| 39 905 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0500-SSGM-PN16-DN15-V0 Байпасный указатель уровня ILL-BP-A22-G0500-SSGM-PN16-DN15-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с воздушной и дренажной пробками.
| 36 886 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0500-SSGM-PN16-DN15-HARH10-V0 Байпасный указатель уровня ILL-BP-A22-G0500-SSGM-PN16-DN15-HARH10-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной и дренажной пробками.
| 37 860 руб./шт - + Заказать |

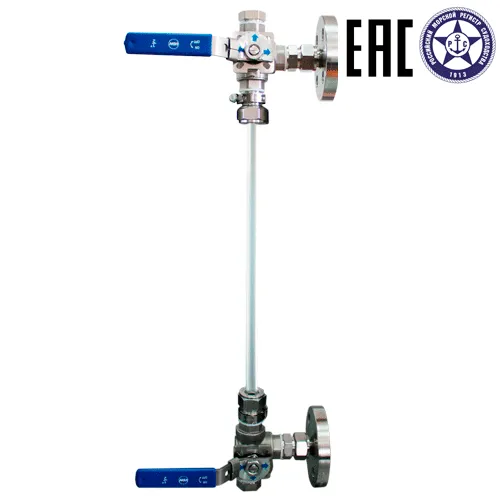

Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0300-SSFB-PN16-DN15-V0 Байпасный указатель уровня ILL-BP-A22-G0300-SSFB-PN16-DN15-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с воздушной и дренажной пробками.
| 39 660 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0300-SSGM-PN16-DN15-HARH10-V3 Байпасный указатель уровня ILL-BP-A22-G0300-SSGM-PN16-DN15-HARH10-V3- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушным клапаном и дренажной пробкой.
| 40 198 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0400-SSGM-PN16-DN15-HARH10-V1 Байпасный указатель уровня ILL-BP-A22-G0400-SSGM-PN16-DN15-HARH10-V1- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной пробкой и дренажным клапаном.
| 40 474 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0400-SSGM-PN16-DN15-HARH10-V3 Байпасный указатель уровня ILL-BP-A22-G0400-SSGM-PN16-DN15-HARH10-V3- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушным клапаном и дренажной пробкой.
| 40 474 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0750-SSFB-PN16-DN15-HARH10-V1 Байпасный указатель уровня ILL-BP-A22-G0750-SSFB-PN16-DN15-HARH10-V1- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной пробкой и дренажным клапаном.
| 44 517 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0500-SSGM-PN16-DN15-HARH10-V1 Байпасный указатель уровня ILL-BP-A22-G0500-SSGM-PN16-DN15-HARH10-V1- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной пробкой и дренажным клапаном.
| 40 739 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G1500-SSGM-PN16-DN15-HARH10-V1 Байпасный указатель уровня ILL-BP-A22-G1500-SSGM-PN16-DN15-HARH10-V1- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной пробкой и дренажным клапаном.
| 47 235 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0400-SSFB-PN16-DN15-HARH10-V1 Байпасный указатель уровня ILL-BP-A22-G0400-SSFB-PN16-DN15-HARH10-V1- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной пробкой и дренажным клапаном.
| 43 494 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0400-SSFB-PN16-DN15-HARH10-V3 Байпасный указатель уровня ILL-BP-A22-G0400-SSFB-PN16-DN15-HARH10-V3- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушным клапаном и дренажной пробкой.
| 43 494 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0300-SSFB-PN16-DN15-HARH10-V1 Байпасный указатель уровня ILL-BP-A22-G0300-SSFB-PN16-DN15-HARH10-V1- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной пробкой и дренажным клапаном.
| 43 217 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0500-SSFB-PN16-DN15-HARH10-V3 Байпасный указатель уровня ILL-BP-A22-G0500-SSFB-PN16-DN15-HARH10-V3- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушным клапаном и дренажной пробкой.
| 43 758 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BP-A22-G0300-SSGM-PN16-DN15-HARH10-V0 Байпасный указатель уровня ILL-BP-A22-G0300-SSGM-PN16-DN15-HARH10-V0- устройство для визуального контроля текущего уровня жидкости в емкостях посредством водоуказательной трубки, с защитным кожухом, с воздушной и дренажной пробками.
| 37 757 руб./шт - + Заказать |
Назначение байпасных указателей уровня серии A22

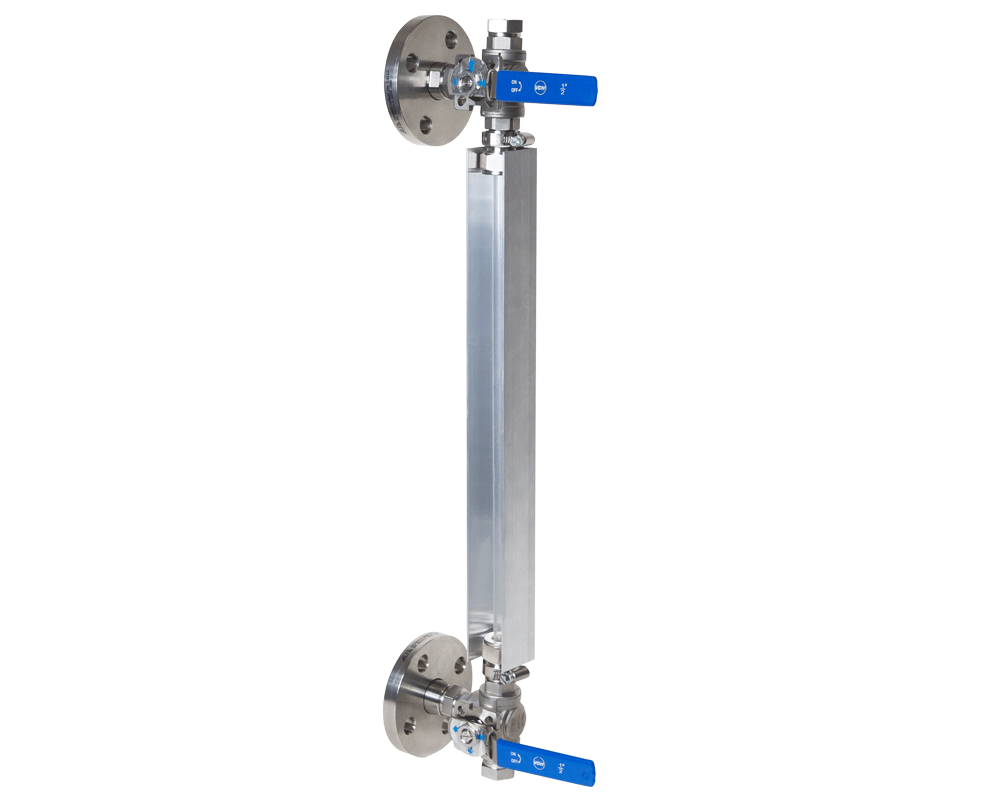

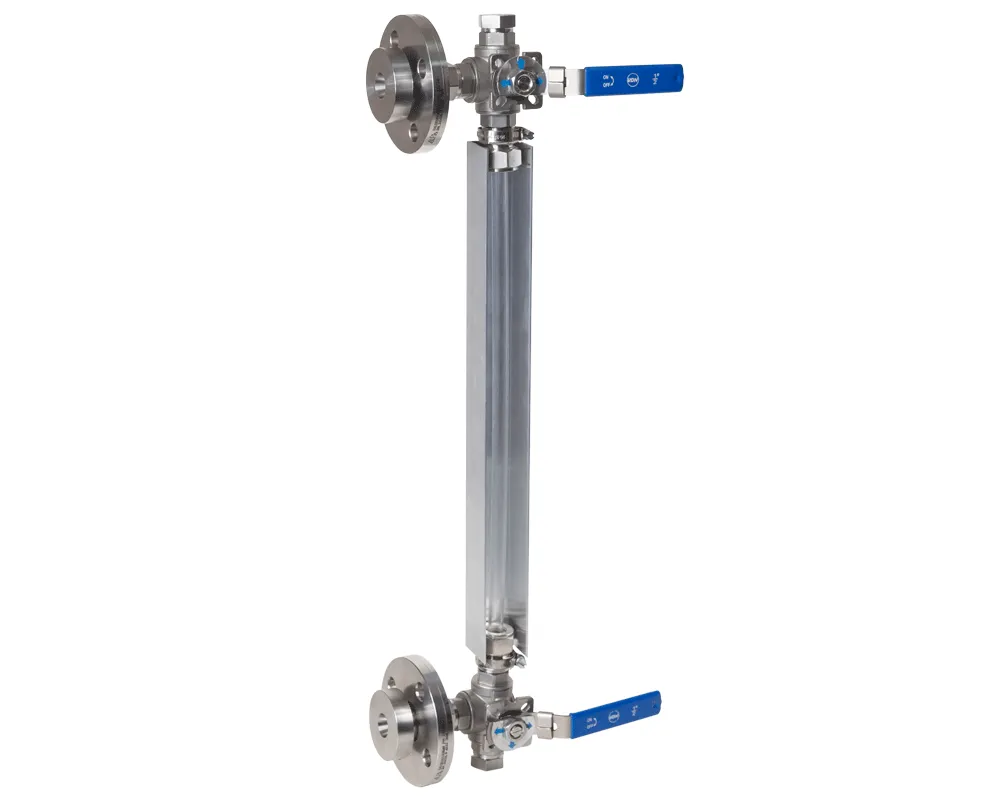

Стеклянные указатели уровня ILL-BP-А22 – усовершенствованная бюджетная модель индикаторов уровня серии А21 за счет применения в них шаровых кранов для быстрого перекрытия доступа к емкости и обслуживания индикатора. Указатели уровня А22 изготовлены из стойкой к химическим веществам стали марки AISI 316 и могут применяться при повышенном давлении до 1,6 МПа, работать при температурах процесса от -30 до +200 градусов, а также обладают широким выбором базовых видов присоединения к емкости.
Индикаторы уровня жидкости предназначены для непосредственного наблюдения за уровнем жидкостного столба в контролируемых технологических емкостях, промышленных котлах и других резервуарах, где необходим прямой контроль заполнения емкости. Такие байпасные индикаторы уровня жидкости могут также работать в качестве дублирующего прибора совместно с иными устройствами измерения уровня.
Преимущества и особенности байпасных индикаторов ILL-BP
Основные преимущества байпасных индикаторов уровня жидкости ILL-BP:
- Большой выбор присоединений к процессу, в том числе фланцевое.
- Материал изготовления фитингов – прочная нержавеющая сталь АISI316.
- Смотровая стеклянная трубка уровня жидкости из боросиликатного стекла.

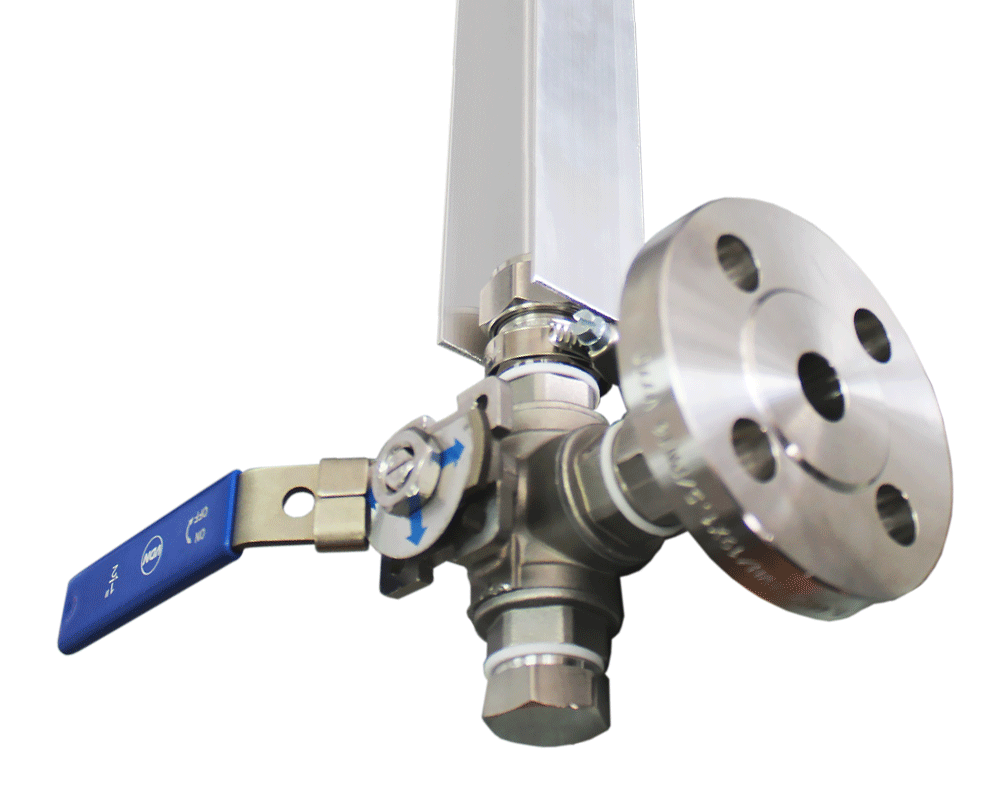

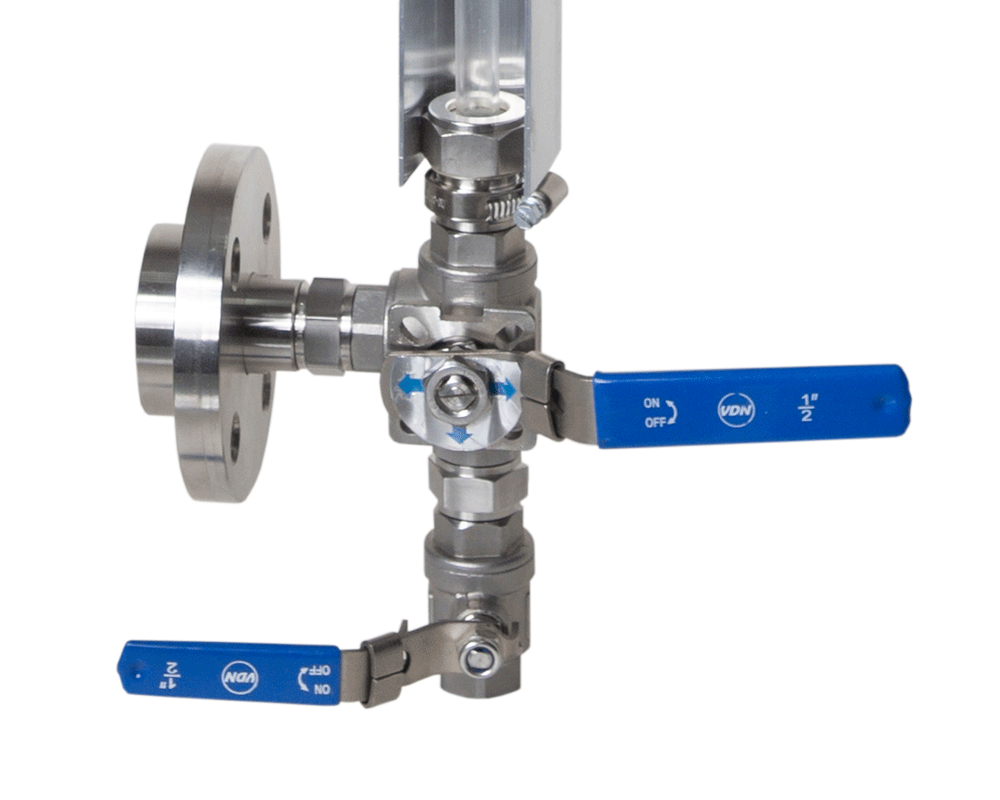

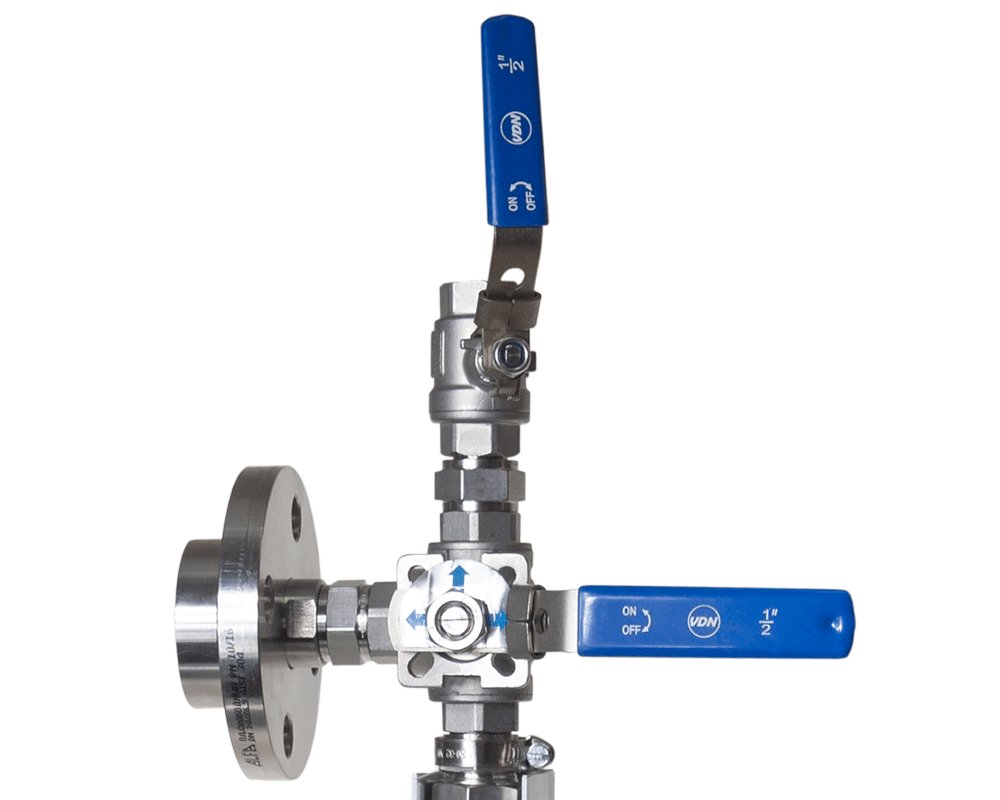

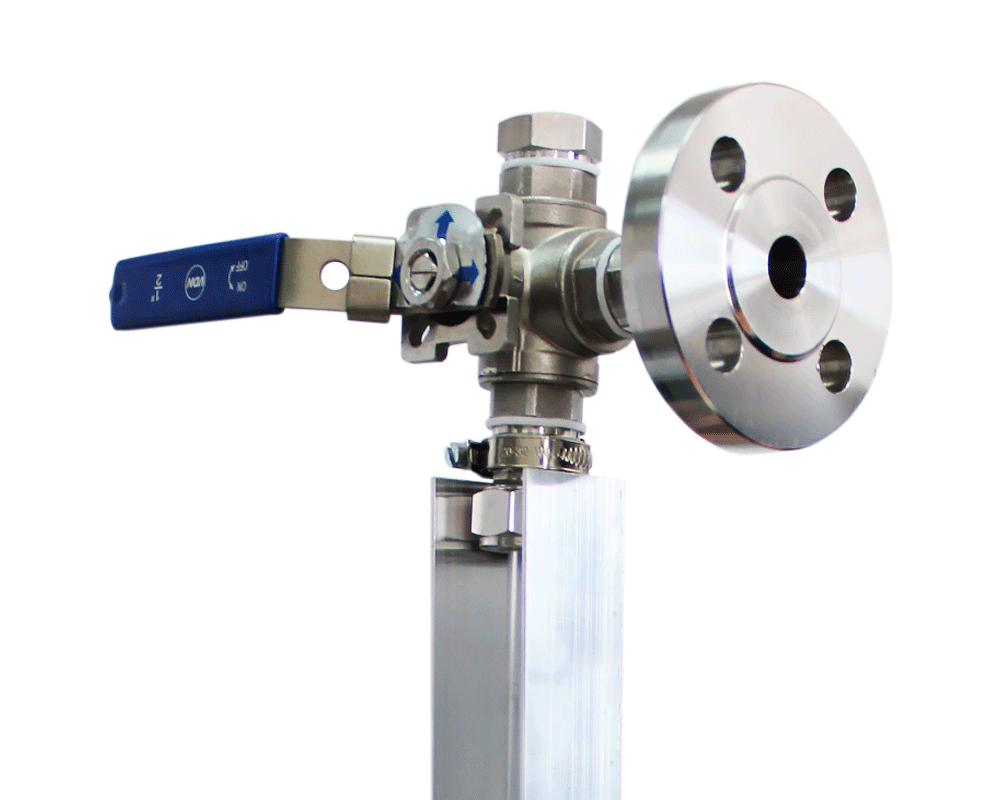

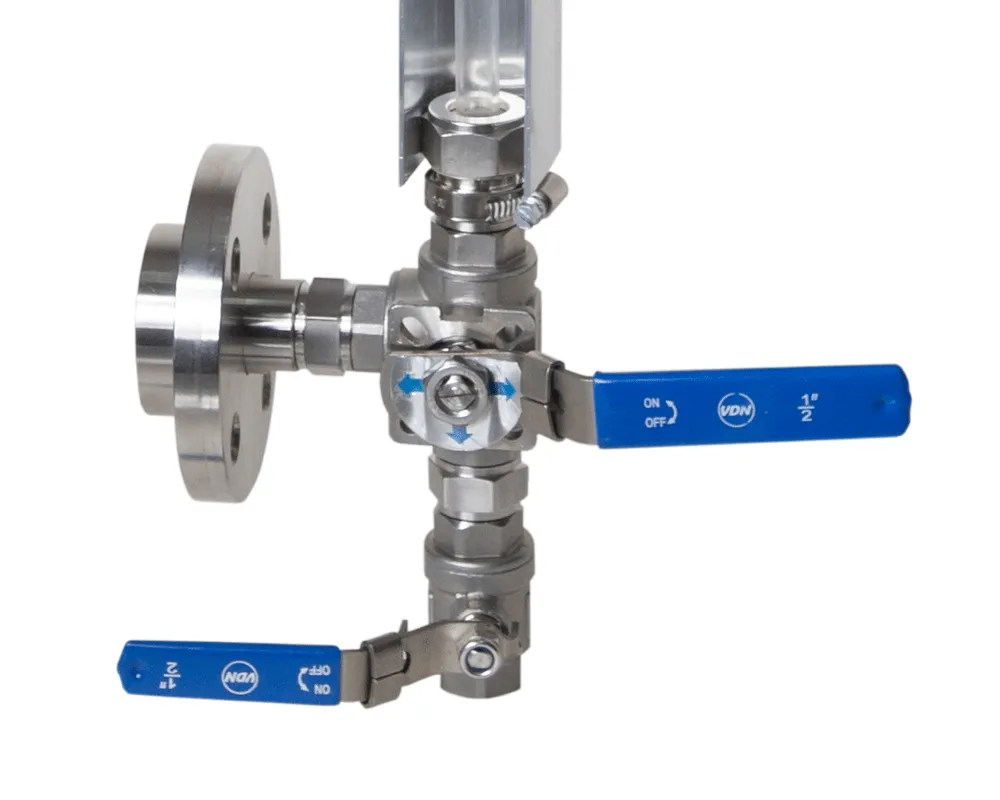

- Шаровые клапаны для перекрытия сообщения с емкостью класса герметичности А (отсутствие утечек).
- Байпасный индикатор уровня жидкости пригоден для эксплуатации в различных средах (вода, масла, спиртосодержащие жидкости), в том числе агрессивных (кислотные, щелочные смеси).
- Каждый фитинг и клапан после изготовления проходит тщательные испытания под высоким давлением. На байпасные измерители ILL-BP в наличии все необходимые свидетельства о пройденных испытаниях.
- Прибор удобен и прост в эксплуатации, легко устанавливается на рабочей поверхности промышленных емкостей и резервуаров.
- Исполнение сальниковых уплотнителей измерительных трубок позволяет производить их дополнительную затяжку при потере герметичности в течение длительной эксплуатации устройства.
Применение стеклянных указателей уровня ILL-BP-А22
Байпасные указатели уровня жидкости используют для непосредственного контроля уровня жидкостного столба «по месту» в резервуарах с водой, топливом, реагентами, агрессивными жидкостями и маслами. Индикаторы А22 применяют в следующих областях промышленности:
- Химические производства, комплексы топливной и нефтяной переработки.
- Обрабатывающие предприятия, применяющие резервуары и емкости различного назначения в своих технологических процессах, в том числе для хранения и переработки.
- Котельные предприятия и топливные хранилища.
Визуальное отображение объема среды в пищеварочном котле контролируемая среда: казеиновая среда, среда замещения | Визуальный контроль уровня воды в паровом котле на молокоперерабатывающем заводе контролируемая среда: вода | ||
Визуальный контроль уровня воды в установке мокрой очистки газов контролируемая среда: вода | Контроль уровня концентрата-пенообразователя в системе пенного пожаротушения контролируемая среда: пена | ||
Отзывы о применении | |||
Индикация объема среды в пищеварочном котле |
Технические характеристики байпасных индикаторов ILL-BP-А22
Основные технические характеристики байпасных указателей уровня со смотровым стеклом серии ILL-BP-А22 приведены ниже:
- Рабочий температурный диапазон эксплуатации устройства: от -30 до +200 градусов
- Давление процесса: рабочее 1,6 МПа; максимальное 2,4 МПа
- Присоединительная длина H: 200…4600 мм
- Диаметр и толщина указательной трубки: Ø13х2,2 мм
- Тип регулировочных клапанов: шаровые
- Класс герметичности клапанов: А по ГОСТ 9544-2015
- Присоединения к процессу
- Резьба G 1/2" ISO228/1
- Резьба G 3/4"
- Фланцы DN15,DN20
- Приварной ниппель
- Иные возможности подключения (в том числе, К 1/2")
- Исполнение части фитингов, контактирующих с рабочей средой: 03Х17Н13М2 / AISI 316
- Материал уплотнений: фторопласт-4 / PTFE
- Материл смотровой трубки: боросиликатное стекло 3,3 (термостойкое)
Габаритные размеры
Габаритные размеры байпасных индикаторов уровня жидкости ILL-BP-А22 приведены на рисунках ниже:
