Индикаторы токовой петли в Москве
Индикатор (измеритель) токовой петли – устройство, производящее измерение текущего значения тока в диапазоне 4…20 мА, отображающее этот сигнал на дисплее от датчиков давления, температуры, регуляторов, переключателей, электроприводов, клапанов и т.п.
Чаще всего индикаторы имеют высокую степень защиты IP65/67 и легко устанавливаются прямо на датчик или в непосредственной близости от него. Параметры обработки и отображения сигнала программируются пользователем: могут быть установлены максимальное/минимальное значения, масштабирование, временные задержки, демпфирование измеренного значения тока и т.п.
|
Хит
Быстрый просмотр
|
Срок отгрузки 126 дн.

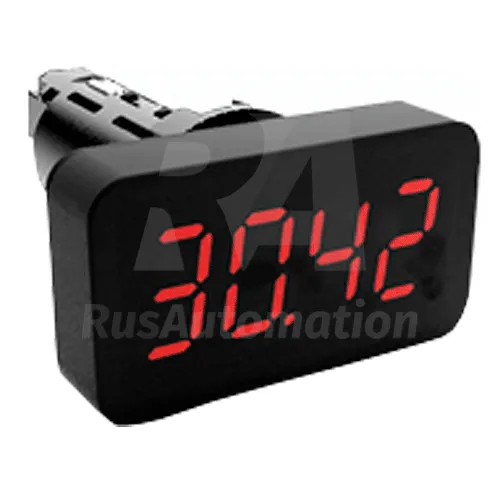

Артикул: OMM 335PAS-1-00
OMM 335PAS-1-00 - прибор общепромышленного применения, разработан на основе процессора с низким потреблением электроэнергии и управляемого аналого-цифрового преобразователя высокой точности. Применяется для индикации показаний датчиков с аналоговым выходным сигналом, сигнализации о достижении устано...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||
Быстрый просмотр
|
Срок отгрузки 126 дн.

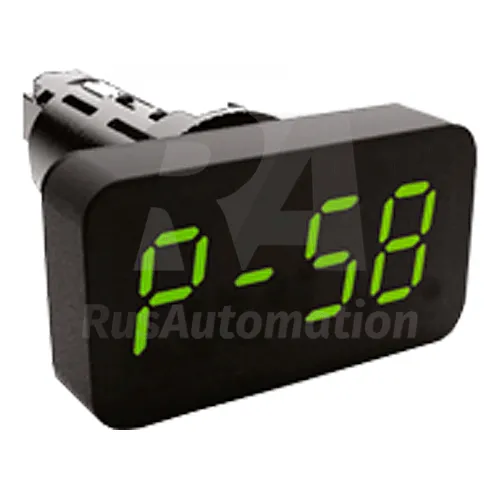

Артикул: OMM 335PAS-2-00
OMM 335PAS-2-00 - прибор общепромышленного применения, разработан на основе процессора с низким потреблением электроэнергии и управляемого аналого-цифрового преобразователя высокой точности. Применяется для индикации показаний датчиков с аналоговым выходным сигналом, сигнализации о достижении устано...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||
Назначение индикаторов токовой петли
Индикатор токовой петли – это измерительный прибор, предназначенный для измерения и обработки аналогового сигнала датчика или другого прибора, имеющего аналоговый выход 4…20 мА с целью отображения измеряемой физической величины на дисплее или на шине данных информационной системы и, возможно, выработки управляющих сигналов на внешние устройства.
Преимущества применения индикаторов токовой петли
- Легкая установка непосредственно возле датчика, компактный измеритель.
- Легкое программирование параметров через меню посредством органов на панели индикатора.
- Прямой доступ к процессу (и диагностике) от внешних устройств.
- Микропроцессорный контроль работы цепей.
- Подходит для построения схем визуализации.
Принцип работы индикаторов токовой петли
Индикатор токовой петли подключается последовательно в цепь аналогового сигнала 4…20 мА между датчиком и устройством аналогового входа (прим. LDU-401). Затем он преобразует аналоговый сигнал текущего значения тока датчика (после математических преобразований, зависящих от программы пользователя) в код управления буквенно-цифровым дисплеем в соответствии с выбранной пользователем физической величиной. Программирование может происходить через встроенное в панель индикатора меню или с помощью соответствующих интерфейсов, например, IO-Link. Пользователь устанавливает точки начала и конца отсчета, диапазон, изменяет масштабирование, единицы измерения, демпфирует измеренное значение тока, алармы. Встроенная система диагностики контролирует работу индикатора. Поскольку подобные устройства не требуют дополнительных источников питания, то параметры сохраняются в энергонезависимой памяти и не теряются при исчезновении напряжения питания.
Некоторые индикаторы могут использовать внешний источник напряжения питания 24 В (прим. DP2200). Особенностью таких приборов является то, что они могут передавать измеренный ими сигнал дальше без искажений, например, на вход какого-либо устройства. Обычно, индикаторы, имеющие дополнительный источник питания, обладают как аналоговым, так и дискретным выходом. Это позволяет преобразовывать один тип сигнала в другой, формировать управляющее воздействие и осуществлять контроль за исполнительными устройствами: двигателями, клапанами, задвижками и т.д.
Например, датчик индикатор тока DP2200 допускает использование в двух режимах: автономном и IO-Link преобразователя. Измеритель сравнивает полученное текущее значение тока с помощью установленных параметров и переключает дискретный выход в соответствии с выбранными параметрами. Программирование производится с лицевой панели или через интерфейс IO-Link. Настраиваемые при этом функции: функция гистерезиса и функция окна переключения.
Пример применения без IO-Link мастера
Во втором случае устройство работает как преобразователь "аналоговый сигнал / сигнал интерфейса IO-Link". Настройка производится с помощью инструментов IO-Link посредством ПЛК.
Применение промышленных индикаторов токовой петли
Промышленные индикаторы токовой петли могут применяться в составе систем автоматического управления технологическими процессами в качестве дополнительных местных индикаторов физических величин, измеряемых первичным преобразователем, имеющим стандартный выходной сигнал 4…20 мА постоянного тока. Они могут использоваться:
- в системах контроля и регулирования температуры и влажности промышленных помещений;
- в системах автоматизации нефтеперерабатывающих и нефтеразливочных предприятий;
- на технологических линиях производств строительных изделий;
- в составе комплексных насосных станций различного предназначения;
- в системах водоподготовки, водоочистки и водоотведения предприятий ЖКХ и промышленности;
- в системах автоматизации котельных;
- в технологических комплексах производств строительных материалов и др.
Недостатки
- Отсутствие интерфейса связи с внешними устройствами.
- Возможность использования только в конструктивах датчиков определенных серий.
- В качестве измеряемых значений может выступать только сила тока.
