Индикаторы потока жидкости Серия E40 в Москве

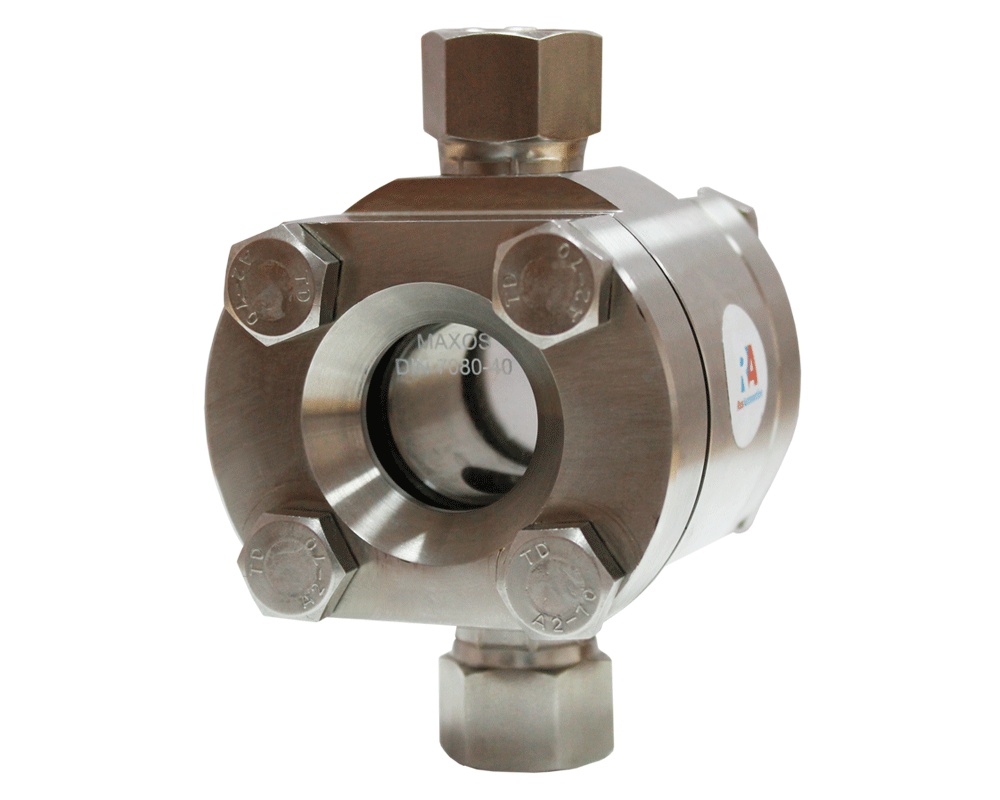

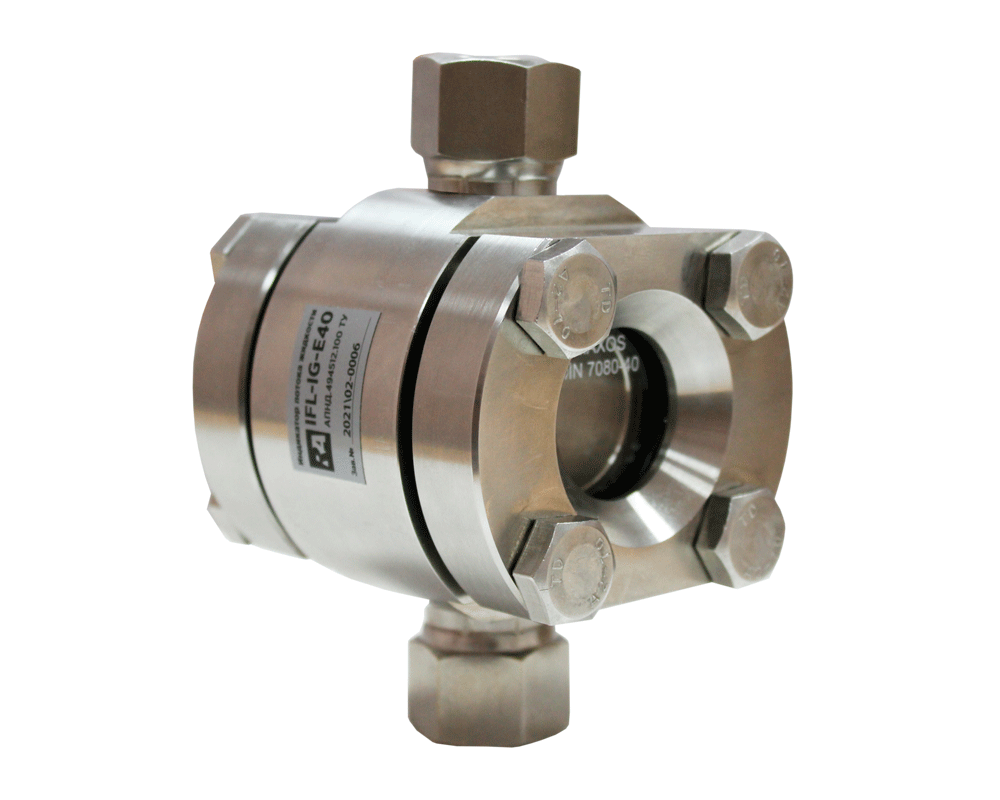

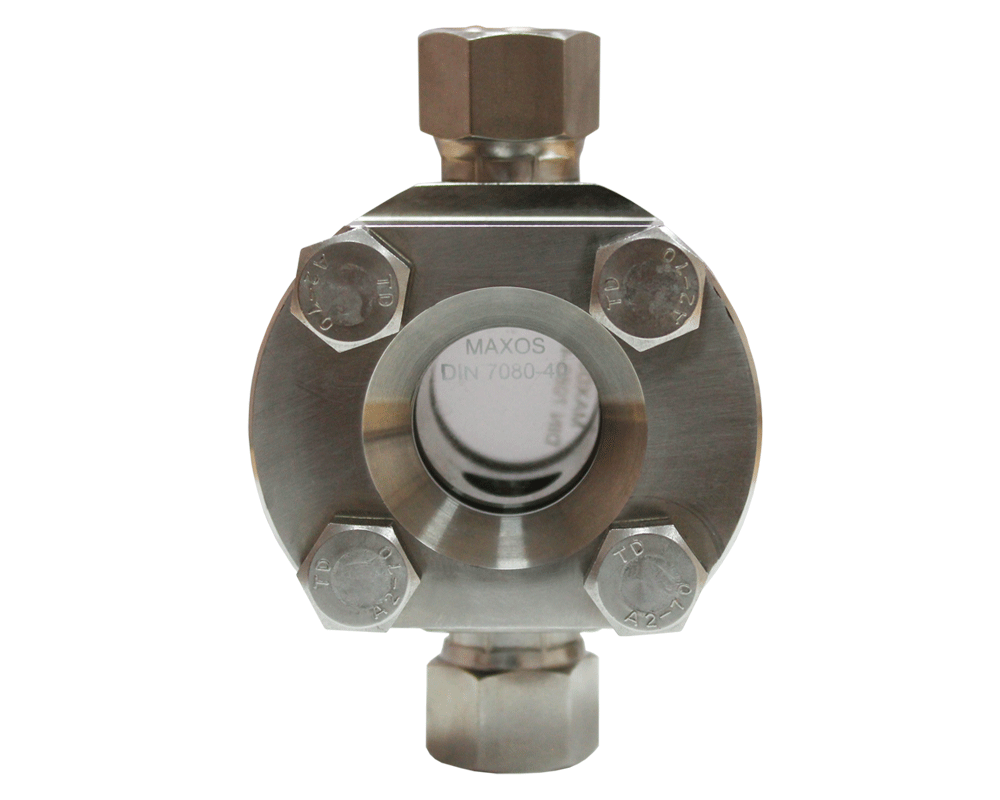

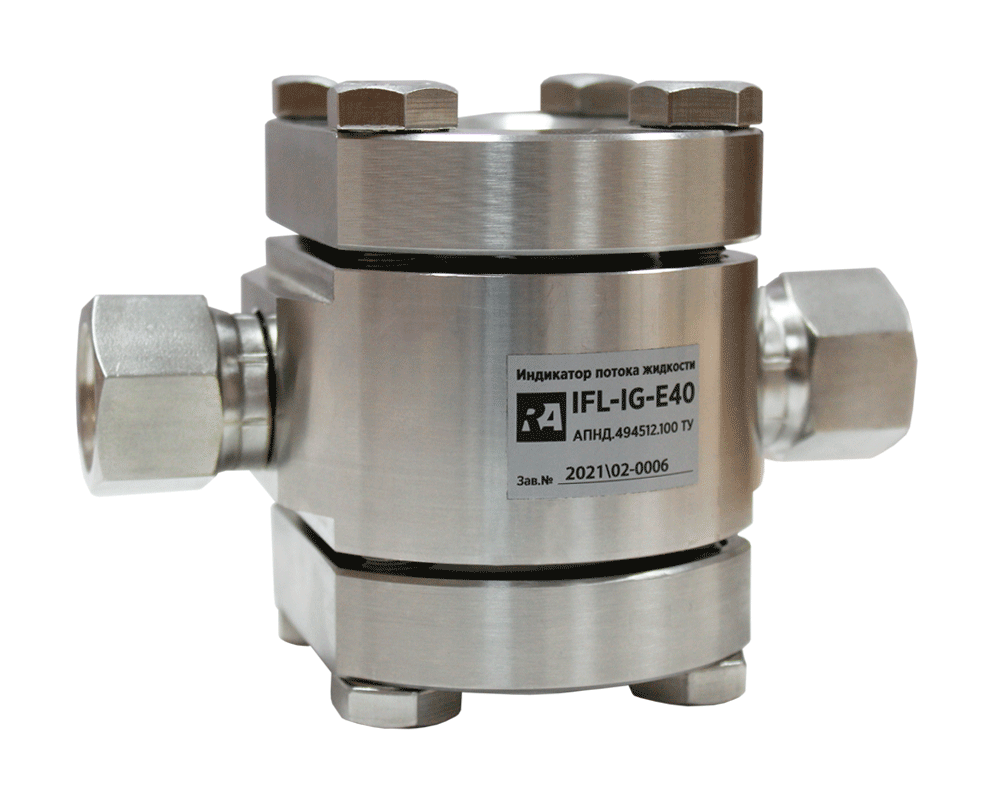

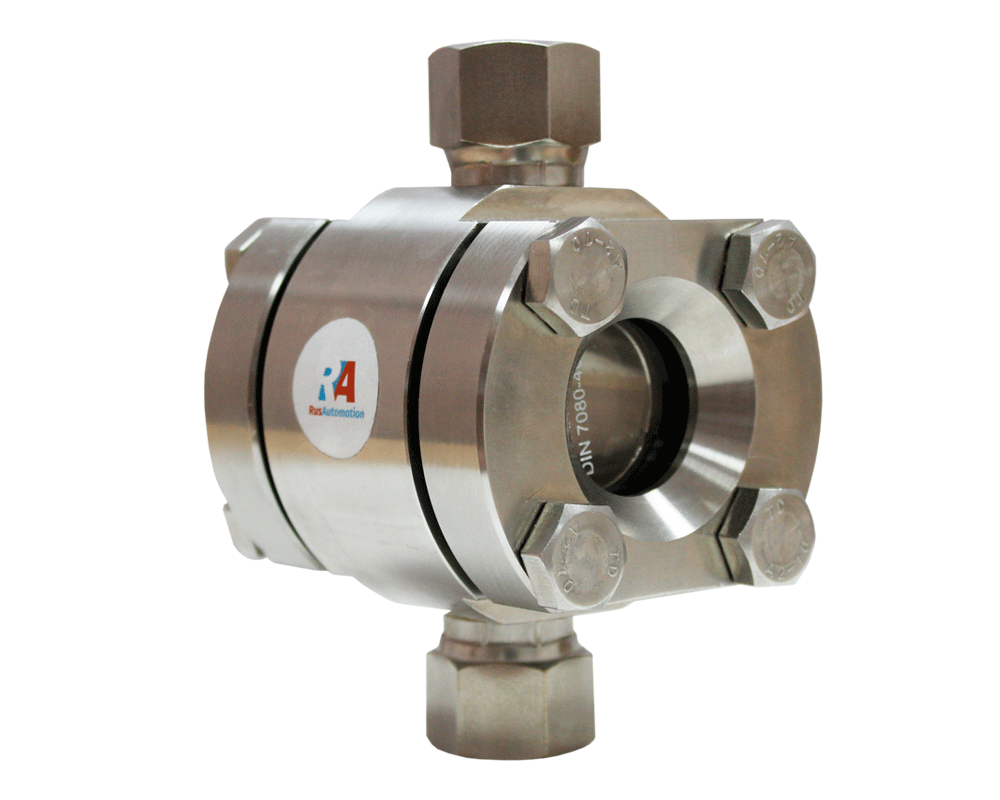

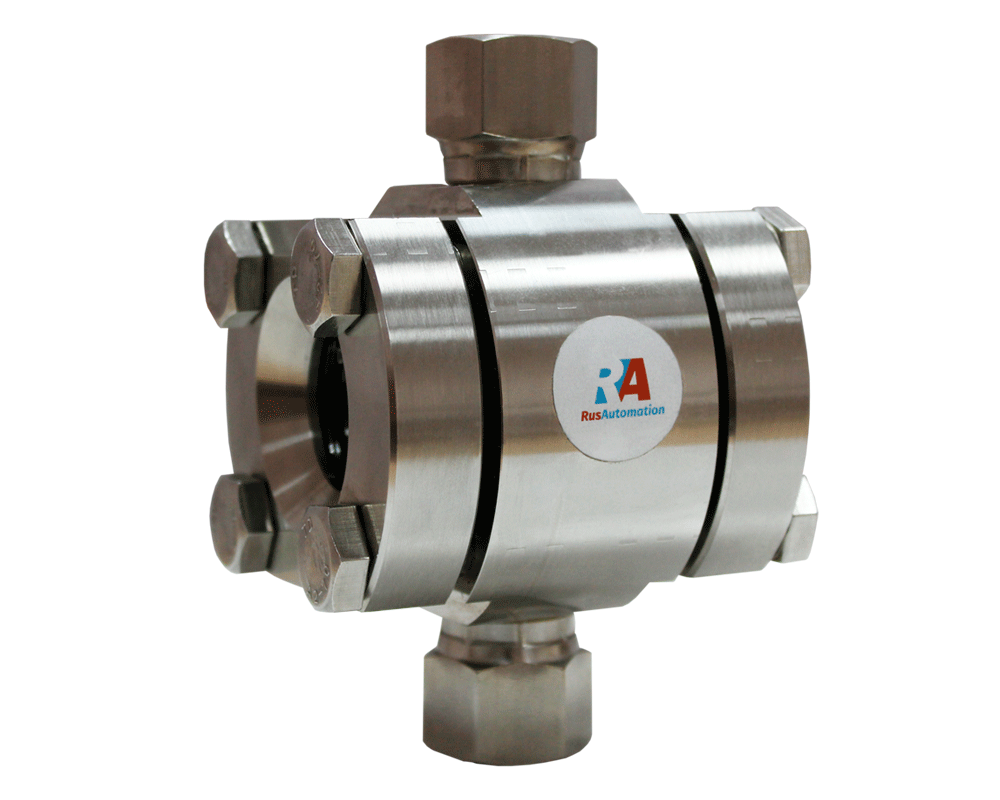

Особенности индикаторов потока из нержавеющей стали IFL-IG-E40

Перечислим основные конструктивные особенности данной серии индикаторов потока:

• Корпус изготовлен из высококачественной нержавеющей стали;
• Наличие конуса для стабилизации потока на входе среды в полость индикатора;
• Разные типы технологических присоединений;
• Уплотнения в конструкции индикатора стойки к высоким температурам;
• Боросиликатное стекло индикатора отличается высокой устойчивостью к механическим воздействиям и повышенной химстойкостью;
• Установка индикатора возможна как в вертикальном, так и в горизонтальном положении;
• Направление потока среды может быть односторонним или реверсивным.

Особенности применения индикаторов разных типов

Сквозное окно	Для процессов, где необходим контроль цвета или засоренности жидкости, наличия в ней примесей или пузырей.
Крыльчатка	Для процессов, где необходим контроль циркуляции и скорости потока жидкости с расходными характеристиками: G ≥ 0,8…1,1 л/мин* G ≤ 380 л/мин * – минимальный поток для вращения крыльчатки в зависимости от пространственного положения индикатора
Брызгозащитный конус	Для процессов с низким расходом рабочей жидкости, прерывистым потоком или потоком под собственным весом жидкости (движение самотеком)

Преимущества смотровых фонарей IFL-IG-E40

Из преимуществ визуальных индикаторов потока следует выделить следующее:

• Простая установка и эксплуатация индикатора;
• Максимальная температура эксплуатации до +300°С;
• Короткие сроки изготовления и поставки индикатора потока;
• Индикаторы являются интеллектуальной разработкой «РусАвтоматизация»;
• Наличие отметки ОТК и свидетельства об успешном проведении гидравлических испытаний;
• Наличие моделей с крыльчаткой.

Принцип работы смотровых фонарей IFL-IG-E40

Конструкция всех индикаторов потока между собой очень похожа и направлена на выполнение одинаковых функций, поэтому и принцип работы визуальных индикаторов потока жидкости довольно прост и схож в независимости от типа и модели индикатора. Для более подробного ознакомления  с ним предлагаем посетить общую страницу индикаторов потока серии IFL по ссылке.

Применение индикаторов потока серии E40

Материалы, из которых изготовлен индикатор потока жидкости серии E40, и его конструкция рассчитаны на работу с агрессивными веществами, например:

• Концентрированные растворы кислот, солей, щелочей;
• Спиртовые растворы;
• Топливо и моторные масла;
• Нефтепродукты;
• Растворители из органических соединений;
• Альдегиды и мн.др.

Кроме агрессивного характера технологической среды, индикатор отлично справляется с высокими и очень низкими температурами, а также давлением до 4 МПа. Все это делает данный индикатор потока отличным решением для применения в следующих отраслях промышленности:

• Химия и нефтехимия;
• Топливная промышленность;
• Энергетика;
• Водоснабжение;
• Агрохимия.

	Визуальный контроль потока масла в установке компримирования ПНГ контролируемая среда: масло		Контроль подачи реагента при производстве модифицированного крахмала контролируемая среда: реагент
Отзывы о применении
	«Контроль подачи реагента в цехе производства модифицированного крахмала»		«Контроль потока масла в трубопроводе газовой компрессорной станции»

Технические характеристики проточных диоптров IFL-IG-E40

Основные технические характеристики данной серии индикаторов потока приведены далее:

• Пределы рабочей температуры: -60…+300°С (до +260°С для моделей с крыльчаткой);
• Максимальное рабочее давление: до 4 МПа;
• Технологическое присоединение: резьба К1/2", резьба G1/2", фланец PN40 DN15;
• Направление подачи потока: одностороннее и реверсивное;
• Тип крышки: фланцевая;
• Материал изготовления корпуса: нержавеющая сталь 12Х18Н10Т (аналог AISI 321);
• Материал изготовления уплотнений: ТРГ;
• Материал изготовления крыльчатки: полифенилсульфид (PPS);
• Материал изготовления смотрового окна: боросиликатное стекло.

Диаграмма параметров рабочей среды

Диаграммы пропускной способности

Габаритные размеры

IFL-IG-E40-15-K	IFL-IG-E40-15-NG	IFL-IG-E40-15-FB	IFL-IG-E40-15-FB-C
Модели с крыльчаткой
IFL-IG-E40-15-K-W	IFL-IG-E40-15-NG-W	IFL-IG-E40-15-FB-W

Сертификаты

• Сертификат соответствия ТР ТС 032 «О безопасности оборудования, работающего под давлением» на индикаторы IFL-IG, ILL-BP

Документация

• Индикаторы потока серии E40
• Каталог индикаторов потока жидкости РусАвтоматизация
