Индикаторы потока жидкости Серия E10 в Москве

Назначение индикаторов потока IFL-IG-E10

Индикатор потока жидкости для визуального контроля работы трубопроводов относится к узлам оперативного наблюдения за состоянием перекачки жидкой среды на участке трубопровода.

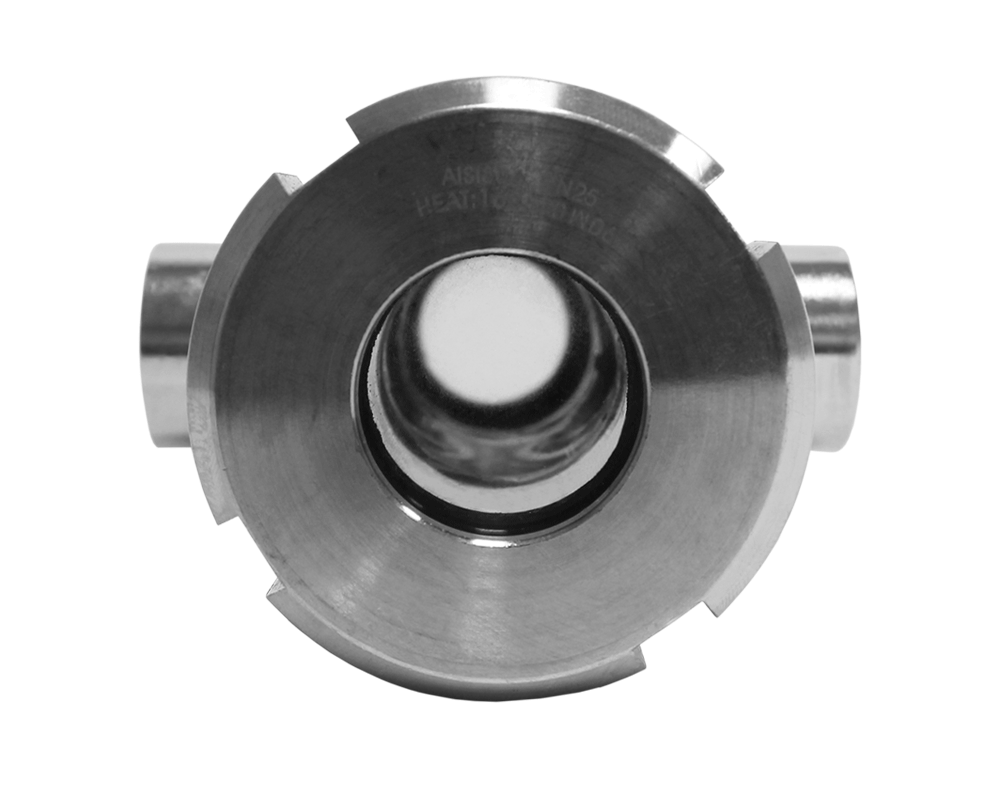

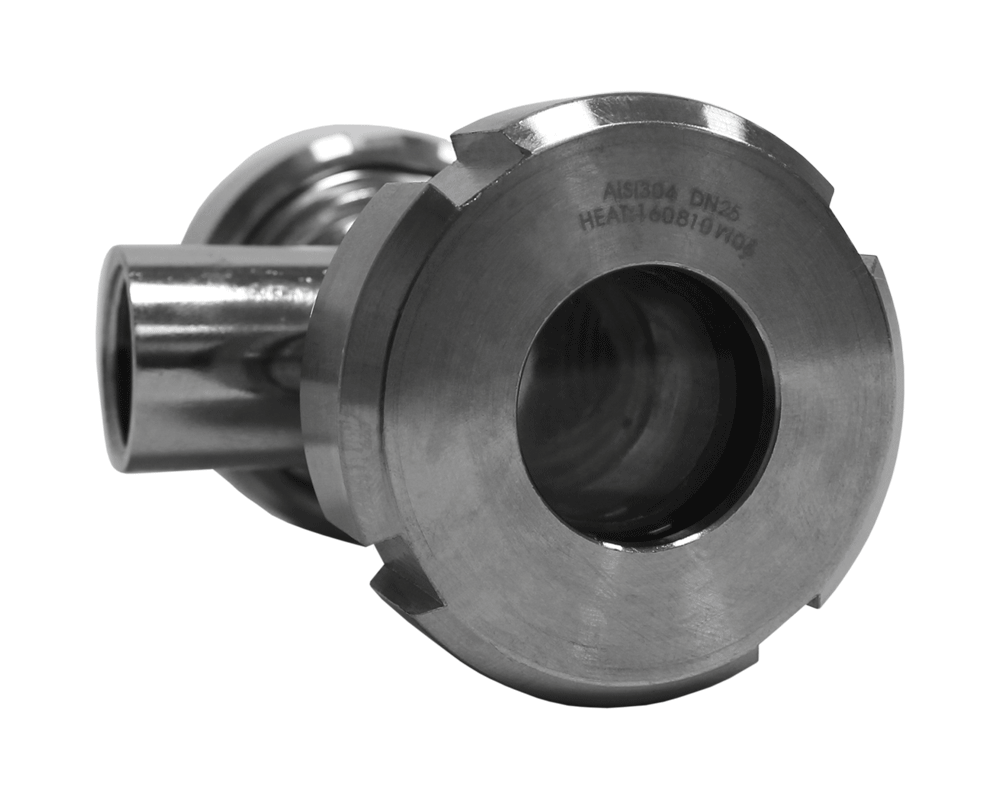

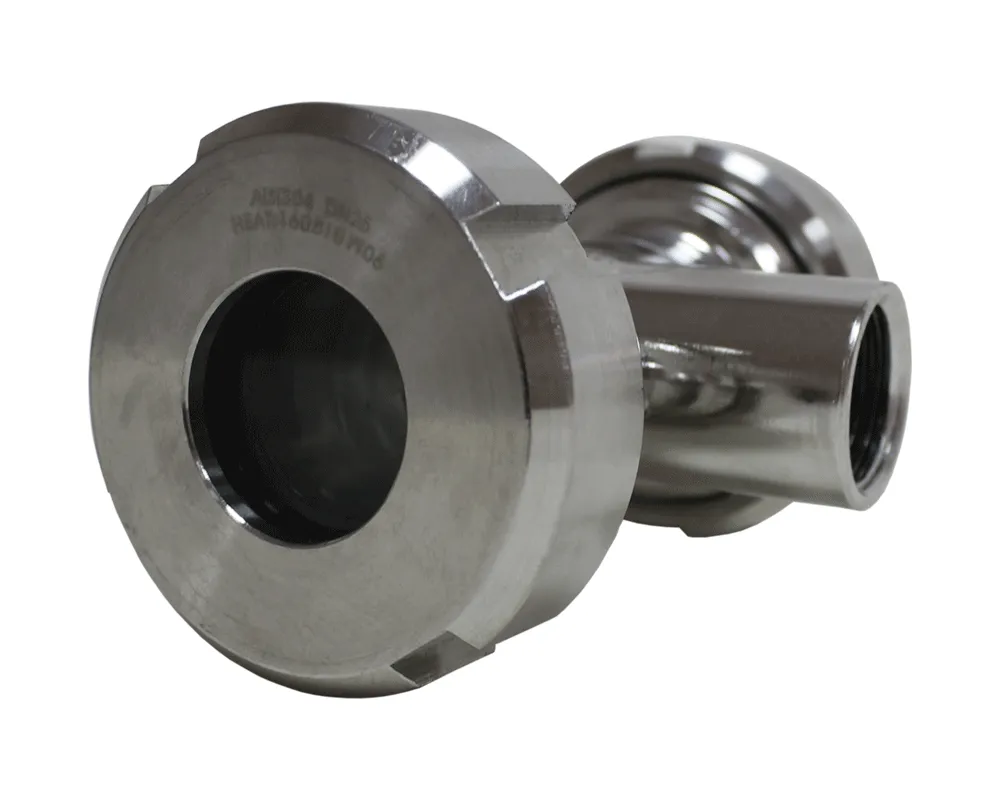

Прибор серии IFL-IG-E10 представляет собой смотровой фонарь для сквозного просмотра в поперечном сечении с двумя смотровыми стеклами и узлом присоединения к трубопроводу.

Установленный на участке трубопровода индикатор визуального контроля позволяет без снятия данных приборами и формирования электрических сигналов оценить:

• Наличие потока жидкой среды на контролируемом участке.
• Направление движения жидкости.
• Условный расход и скорость потока на локальном участке.
• Примерные условия протекания: наличие турбулентностей, кавитационных явлений (обр. пузырей), присутствие примесей в виде частиц.

При проектировании трубопровода следует учитывать, что смотровой фонарь типа IFL-IG-E10 является индикатором потока, рассчитанным на субъективный оперативный контроль с участием персонала. Использование этого контрольного узла позволяет предварительно оценить состояние потока среды, а также проверку наличия потока в узлах учета расхода после расходомеров. В зависимости от технологических требований прибор должен дополняться источниками объективной информации – датчиками с электрическим или электронным снятием данных.

При использовании прибора контролирующий персонал должен иметь информацию о визуальных признаках стабильного незагрязненного потока и признаках отклонения от нормы. Условием качественной визуальной оценки является относительная прозрачность среды или ее способность к отражению/поглощению видимого света в зависимости от состояния.

Преимущества и особенности диоптров серии E10

Визуальный индикатор потока серии E10 устанавливают в контрольные и эксплуатационные участки трубопроводов с давлением до 16 бар. В связи с изменением конструкции и более низким давлением в отличие от смотровых фонарей серии Е41, в устройство отличается меньшей металлоемкостью. Узел устойчиво работает при температурах до 200°С и не разрушается при контакте с агрессивными средами.

Прибор монтируют в любом направлении относительно потока, он пропускает жидкие и умеренно вязкие среды под давлением в обе стороны. Для монтажа предусмотрены стандартные фланцевые и резьбовые соединения. Прокладки, уплотнители, соединения и стекла надежно защищают персонал от прорыва среды из трубопровода при соблюдении конструктивных и эксплуатационных требований.

Устройство характеризуется меньшей ценой в сравнении с рассчитанными на более значительные показатели давления и температуры смотровые фонари серии Е41.

Произведенные в России устройства серий E10 и E41 надежнее китайских аналогов. Это объясняется применением в конструкции точенных изделий из металлопроката, который всегда характеризируется меньшим количеством внутренних дефектов, чем литье. Например, литые детали используют в корпусах индикаторов XSON FI-IM и FI-FL. Это позволяет в свою очередь снизить их стоимость.

Применение визуальных индикаторов серии E10

Визуальный индикатор потока IFL-IG-E10 предназначен для применения на предприятиях химической, фармацевтической, нефтедобывающей и перерабатывающей отраслей. В сфере энергетики, транспорта и инфраструктуры смотровые фонари устанавливают в системах циркуляции жидкостей, подачи топлива, теплоносителя, иных жидких и умеренно вязких сред.

Фонарь смотровой трубопроводный может устанавливаться в трубопровод в точке, где необходимо проконтролировать прохождение среды. Примеры:

• Прямой участок между двумя областями формирования турбулентностей или кавитации.
• Участок после поворота или изменения диаметра трубопровода.
• Участок перед и после запорной арматуры или расходомера, где могут возникать явления нестабильности в струях потока.
• Участки перед и после фильтрационного оборудования.

Возможности применения охватывают все виды визуального контроля, при котором изменяются параметры прохождения и отражения (поглощения) видимой части спектра светового излучения. Установка смотрового фонаря позволяет получать косвенную информацию об исправности датчиков и счетчиков с электрическими и электронными сигналами. Через окуляры прибора можно вести наблюдение за поведением пара в паропроводах, стабильностью подачи и консистенции СОЖ без постоянного обращения к данным объективного контроля.

Повысить эффективность использования прибора позволяет дополнение подсветкой, отражательными экранами, добавлением в жидкости окрашивающих веществ. Последний из перечисленных приемов позволяет создать условия для визуального обнаружения турбулентности и нарушения равномерности в вязком потоке. Прибору не требуется питание и дополнительный контроль исправности. По прочности и устойчивости к воздействию посторонних факторов смотровой фонарь должен соответствовать требованиям к участку трубопровода в месте использования.

	Визуальный контроль потока масла в установке компримирования ПНГ контролируемая среда: масло		Контроль подачи реагента при производстве модифицированного крахмала контролируемая среда: реагент
Отзывы о применении
	«Контроль подачи реагента в цехе производства модифицированного крахмала»		«Контроль потока масла в трубопроводе газовой компрессорной станции»

Технические характеристики проточных диоптров IFL-IG-E10

Основные данные о технических характеристиках смотрового фонаря IFL-IG-E10 для трубопроводов:

• Номинальное давление: 16 бар (1,6 МПа); 10 бар (1,0 МПа)
• Диапазон рабочих температур: -60…+200°С
• Условная пропускная способность: 255 л/мин; 175 л/мин
• Положение в пространстве: любое
• Направление подачи среды: двустороннее
• Присоединение к процессу: резьба G1/2" ГОСТ 6357-73; фланец PN10 DN15 тип 03 ГОСТ 33259-2015
• Строительная длина: 75 мм; 130 мм
• Минимальное проходное сечение: 18,6 мм; 15 мм
• Материалы:
  • корпус – нерж. жаропрочная сталь 12Х18Н10Т (AISI 321)
  • уплотнения – терморасширенный графит (ТРГ)
  • прокладка – фторопласт-4 (PTFE)
  • смотровая линза – боросиликатное стекло DIN7080

Габаритные размеры

IFL-IG-E10-15-G

IFL-IG-E10-15-FB

Сертификаты

• Сертификат соответствия ТР ТС 032 «О безопасности оборудования, работающего под давлением» на индикаторы IFL-IG, ILL-BP

Документация

• Каталог индикаторов потока жидкости РусАвтоматизация
