Гидростатические погружные уровнемеры жидкости NIVOPRESS N в Москве

Модификации Nivopress N

Широкий модельный ряд уровнемеров Nivopress N позволяет выбрать устройство, подходящее под ваши задачи.

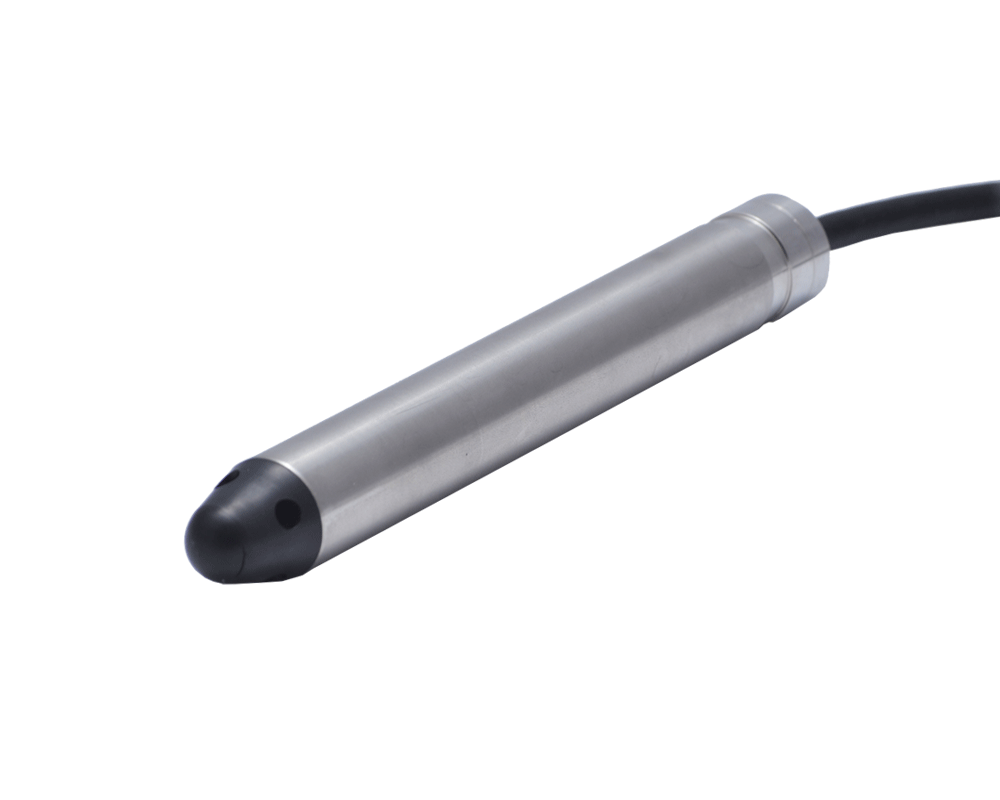

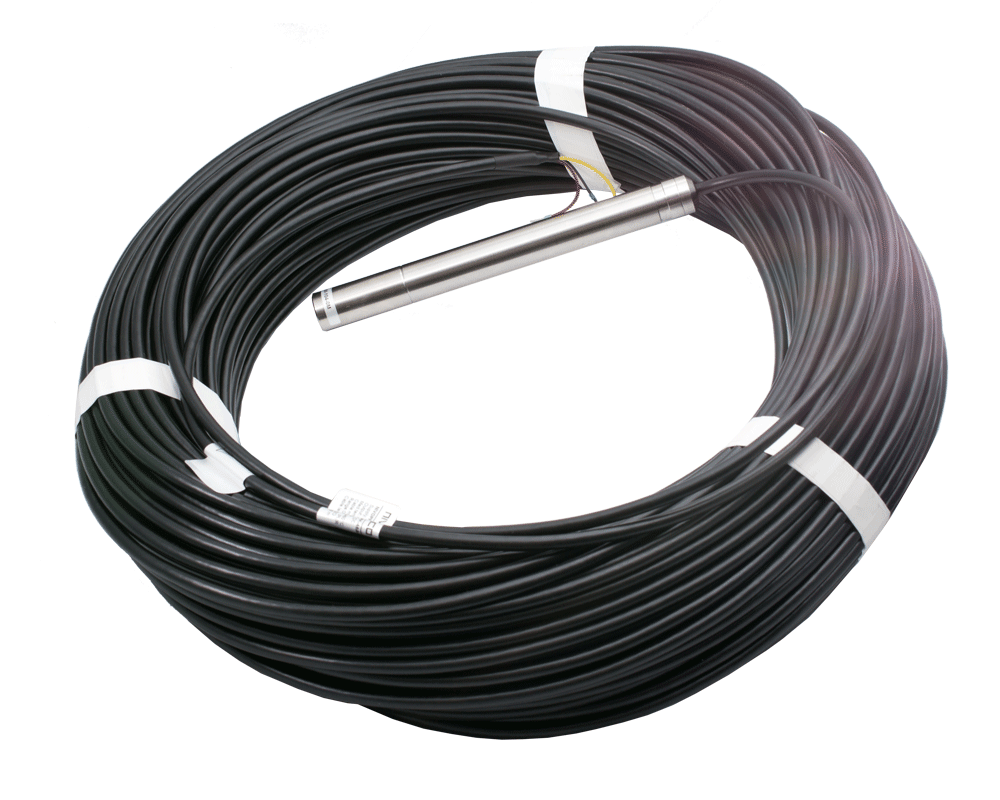

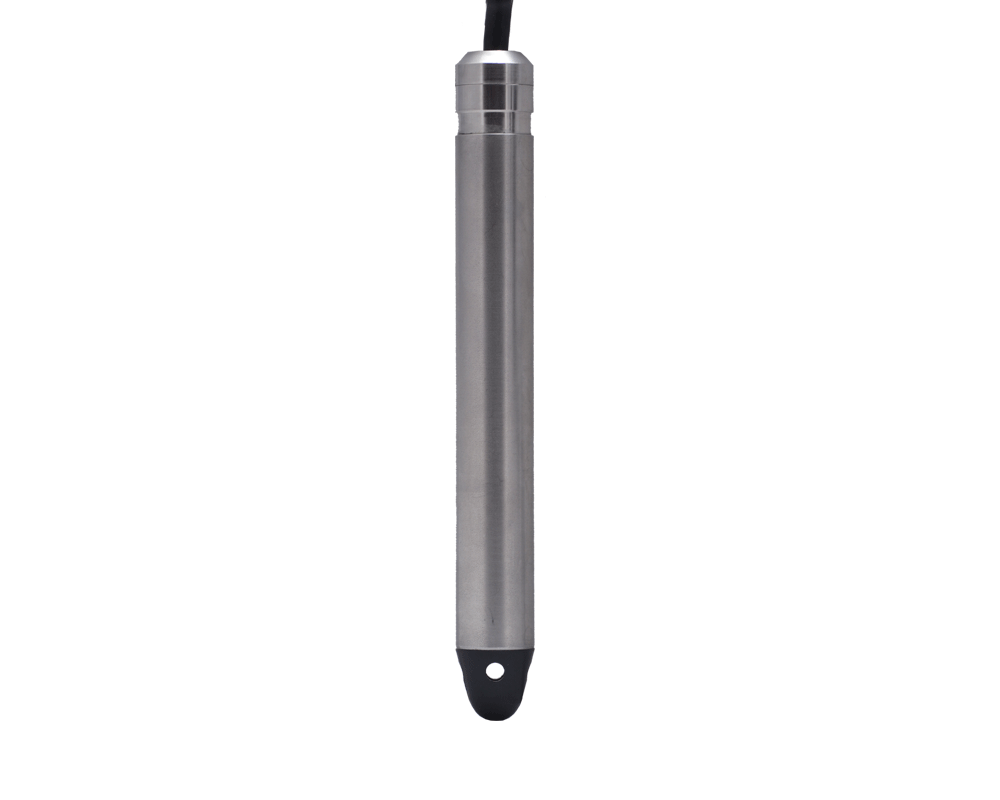

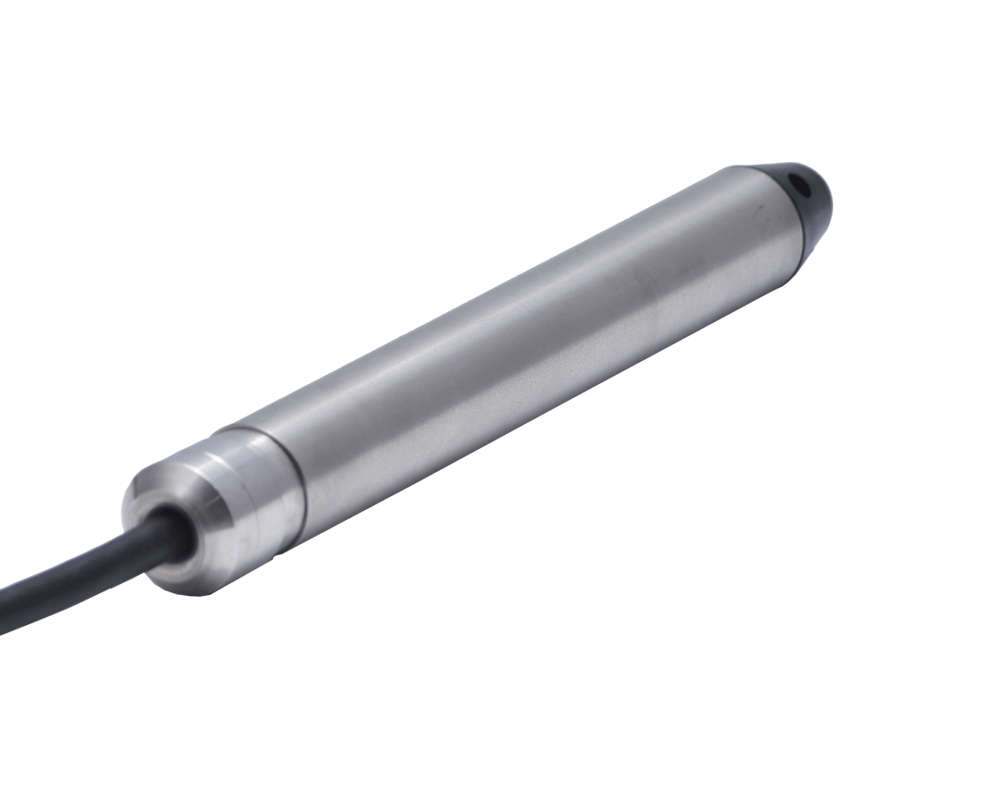

Погружной Nivopress NP для чистой воды

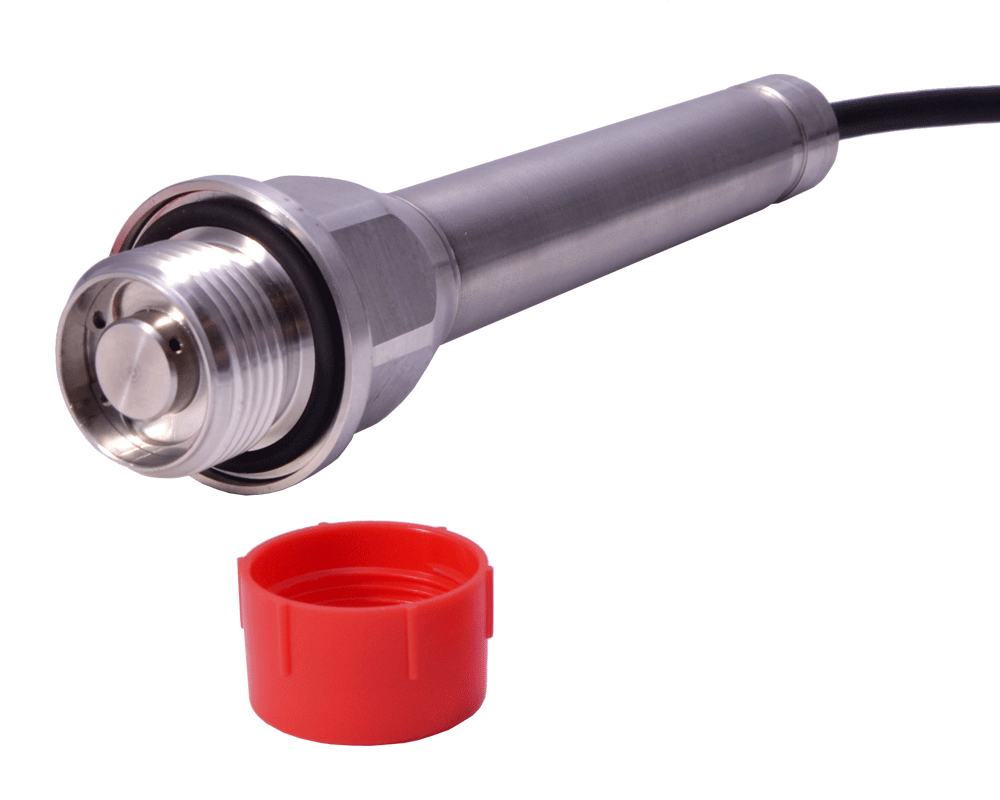

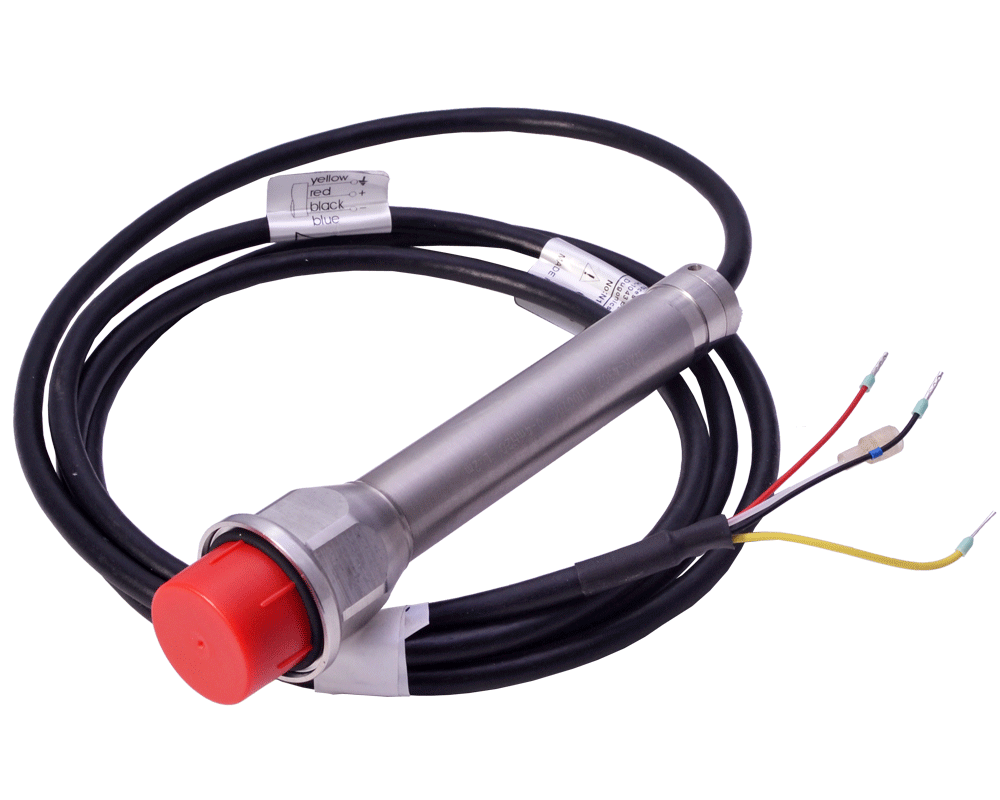

Ввинчиваемый в дно Nivopress NZ для чистой воды

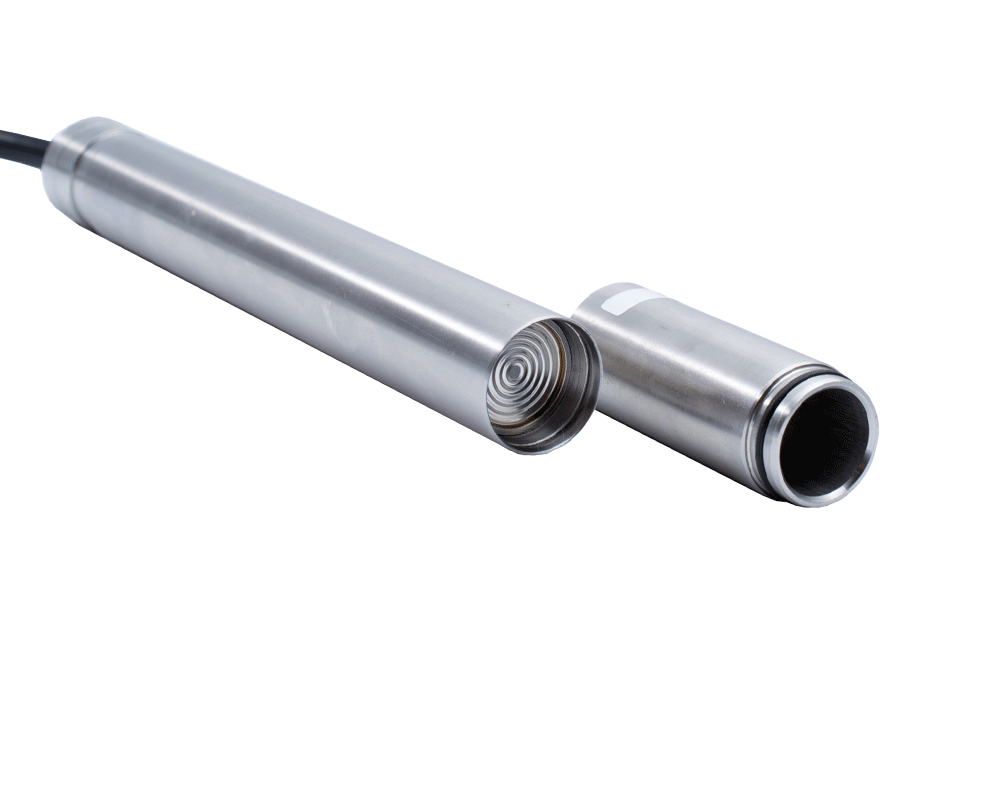

Погружной Nivopress NC для сточных вод

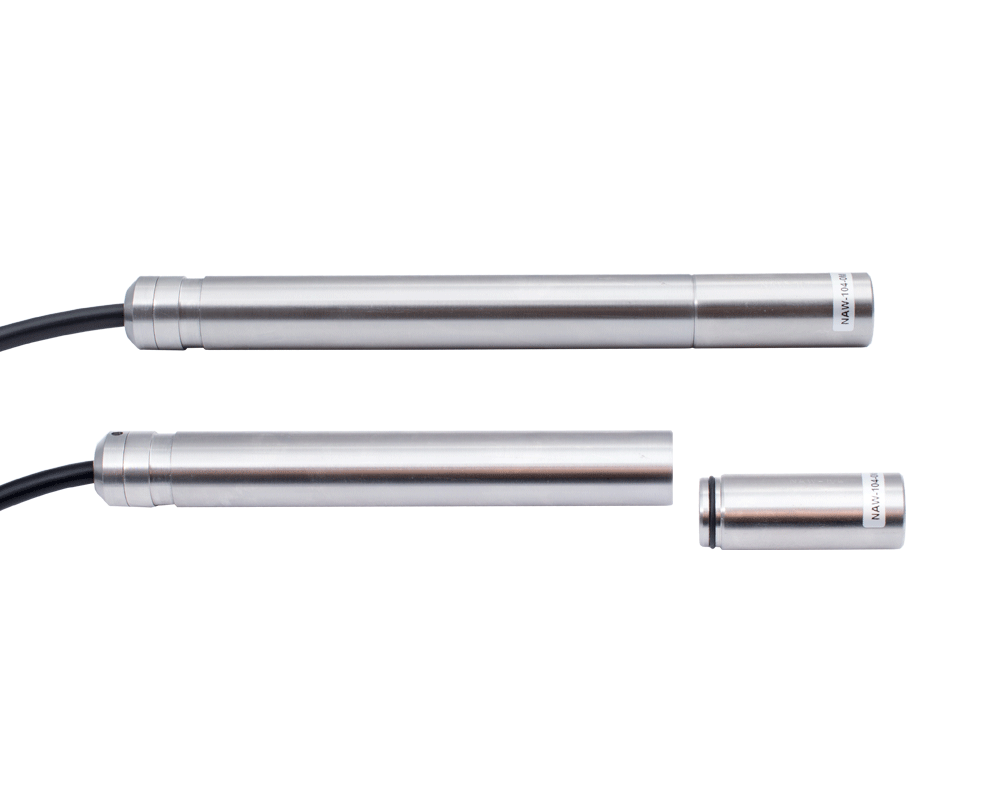

Nivopress NP + NAW-104 для грязной воды

Преимущества погружных гидростатических уровнемеров Nivopress N

Исполнения уровнемера для измерения в небольших резервуарах значительно выигрывают в цене у представителей других типов.

Возможная комплектация прибора может насчитывать множество принадлежностей, делающих установку и использование устройства удобнее и безопаснее.

Погружной уровнемер NivoPress N имеет такие достоинства:

• Большой диапазон измерения (до 200 м)
• Непрерывное измерение уровня
• Применение в труднодоступных резервуарах с жидкостью
• Широкий набор исполнений и принадлежностей, расширяющих функции
• Невысокая стоимость
• Отсутствие необходимости в сложном ТО

Гидростатический преобразователь NivoPress N отлично подходит для работы в труднодоступных резервуарах по типу скважин, а также в приложениях с грунтовыми и сточными водами. Комплектация NivoPress N позволяет полноценно встроить его в систему АСУТП.

Принцип работы преобразователя уровня NivoPress N

В основе работы измерителя уровня NivoPress N лежит гидростатический метод. Этот метод основывается на измерении давления, которое оказывает на датчик столб воды над ним.

В базовом исполнении NivoPress N использует погружной зонд. Датчик давления находится внизу зонда и измеряет величину давления столба жидкости над собой. Эта величина складывается из давления, оказываемого атмосферой (P_atm) и столбом жидкости (P_hydro). В случае чистого водяного столба, размерность в [бар] примерно равна размерности в метрах. Точный же расчет производится при известной плотности жидкости. Очевидно, что влияние атмосферного давления, действующего на поверхность жидкости, необходимо компенсировать для точности измерений. Поэтому оно устраняется посредством его подведения к датчику через специальную вентиляционную трубку. Чтобы предотвратить попадание влаги и избежать возможного повреждения электроники, трубка оснащена фильтром влажности.

Помимо зондового исполнения, существует еще ввинчивающееся (врезное) исполнение. Такой преобразователь схож в своей работе с преобразователем NivoPress D. Подробнее об этом уровнемере можно прочитать здесь.

Прибор может комплектоваться преобразователем сопротивления Pt100B. В этом случае в месте расположения датчика одновременно определяется и температура. Электроника уровнемера преобразует сигналы от датчиков в стандартные аналоговые 4...20 мА и цифровые данные для сопряжения с внешним миром по протоколу HART.

Используемый в основе работы NivoPress N метод измерения, дает возможность работать в труднодоступных местах, таких как скважины. Комбинированный (с температурой) гидростатический преобразователь NivoPress N находит еще более широкое применение.

Диагностика NivoPress N

По умолчанию, основное диагностирование ведется по аналоговой токовой петле. Однако в промышленном исполнении возможна также визуализация на ПК и в системе с Multicont.

Применение NivoPress N

Контроль и измерение уровня воды в скважинах контролируемая среда: сточные воды

NivoPress N предназначен для работы преимущественно в водной промышленности.

Возможные приложения и решаемые задачи:

• Непрерывное измерение температуры и уровня в скважинах, колодцах, открытых резервуарах;
• Измерение уровня в маленьких трубах;
• Управление технологическими процессами;
• Контроль над глубинными насосами во избежание их холостого хода;
• Сточные воды.

NivoPress N имеет несколько различных исполнений и множество принадлежностей, которые можно заказать к ним. Каждая опция может облегчить процесс установки и эксплуатации прибора, а также расширить его функционал.

При подборе нужной комплектации обращайте внимание на условия, в которых придется работать. Так, если существует риск затопления в месте установки прибора, тогда желательно использовать ввинчивающийся преобразователь типа NZ. Если необходим большой диапазон измерения, то следует выбирать преобразователи типа NP или NZ. В случае опасности перенапряжения, будет полезен модуль защиты от перенапряжения, имеющийся в уличном и комнатном исполнениях. Для работы со сточными водами следует использовать преобразователь NC типа или заказать адаптер сточных вод NAW-104 для исполнения NP. Для упрощения монтажа имеются клеммные коробки с клеммами для монтажа прибора и фильтром влажности, а также защитный клин и держатель кабеля.

Подробнее обо всех принадлежностях смотрите в аксессуарах.

Часто требуется измерять температуру. Для такой цели опционально добавляется датчик температуры Pt100B. С ним можно одновременно получать данные по температуре воды и ее уровню.

В общепромышленном исполнении доступны практически все варианты, но для работы в опасных средах рекомендуется выбирать взрывобезопасное исполнение. Следует учесть, что для него в качестве выходного доступен только аналоговый сигнал 4…20 мА постоянного тока.

Гидростатический преобразователь NivoPress N являет собой отличный выбор в качестве скважинного уровнемера. В то же время NivoPress N хорошо смотрится как бюджетное решение для работы в небольших емкостях и открытых резервуарах.

Прибор не всегда может проявить себя наилучшим образом, если возникают такие возмущающие факторы как:

• Боковое перемещение зонда, которое может вызвать ошибки. В этом случае рекомендуется устанавливать кабель в месте, где отсутствуют турбулентные потоки либо в направляющую трубу;
• Отсутствие защиты конца кабеля от влаги. Кабель должен размещаться в сухом помещении или в соответствующей распределительной оболочке.

Наилучшим применением для NivoPress N будет его использование для непрерывного измерения температуры и уровня чистой либо химически подготовленной воды в скважинах или других емкостях.

Характеристики NivoPress N

Исполнения прибора, подключаемого по 2-х проводной схеме

Исполнения прибора, подключаемого по 3-х проводной схеме

Аксессуары к Nivopress N

К прибору NivoPress N имеются такие принадлежности:

Технические данные аксессуаров приведены в таблице:

Документация

Документация на NivoPress N представлена в двух основных документах:

• Каталог Гидростатический преобразователь уровня NivoPress N – здесь вы найдете расширенные технические характеристики, коды заказа прибора и краткое описание устройства.
• Руководство по эксплуатации NivoPress N – полная техническая информация по установке устройства и вводу его в эксплуатацию.

Паспорта:

Сертификаты

• Сертификат взрывобезопасности АТЕХ
• Свидетельство о внесении в государственный реестр СИ РФ под номером № 44647-10
