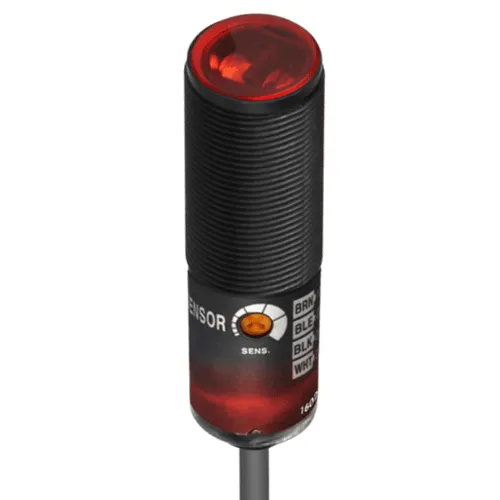

Фотоэлектрические датчики Autonics BRQ

Особенности фотоэлектрических датчиков в цилиндрическом корпусе серии BRQ

Отличительной особенностью датчика является срабатывание на дальности до 30 м при появлении объекта в контролируемой зоне. Это больше, чем у аналогичных изделий подобного типа. Также стоит отметить высокую точность обнаружения, устойчивость к воздействию окружающего света и помех. Функция подавления взаимных помех позволяет располагать сенсоры вблизи друг друга.

Оптические фотоэлектрические датчики серии BRQ имеют защиту IP67, что позволяет им работать в сырых и пыльных помещениях. Кроме того, в номенклатурном ряду есть изделия со степенью защиты IP69K (BRQT), которые функционируют в условиях повышенной влажности, температуры, высокой запыленности и давления.

Дополнительным преимуществом данных приборов является наличие регулировки чувствительности, которая позволяет, не меняя положения сенсора, подстроить его работу под конкретные условия. А наличие индикаторов состояния (зеленый и красный СИД) позволят своевременно оценить и проверить состояние датчиков.

Модельный ряд фотодатчиков серии BRQ

Предварительно ознакомиться с номенклатурой датчиков и особенностями применения можно ниже.

Серия	Габаритные размеры		Положение чувствительной части	Материал корпуса	Особенности
	Исполнение с кабелем	Исполнение с разъемом

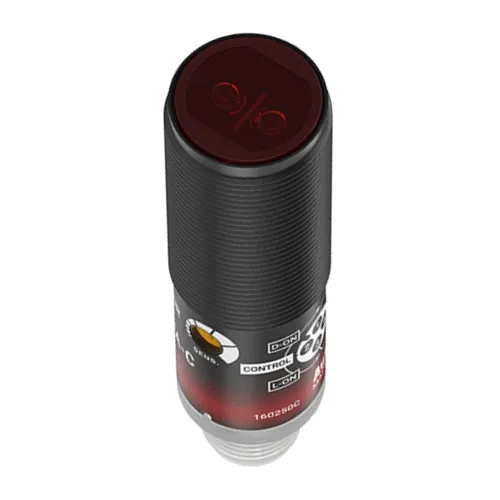

BRQP-A			Фронтальная	Пластик	Устойчивость к высоким температурам, огнестойкость

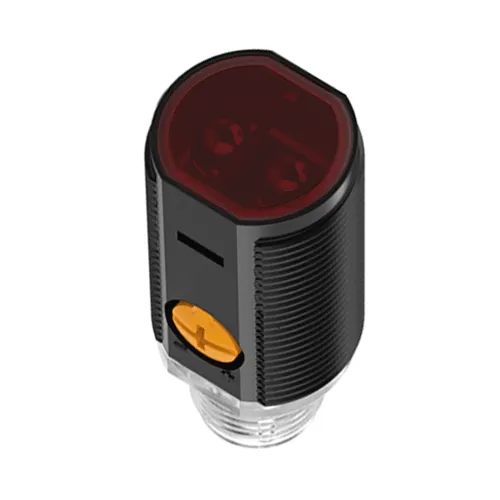

BRQP-B			Фронтальная	Пластик	Устойчивость к высоким температурам, огнестойкость

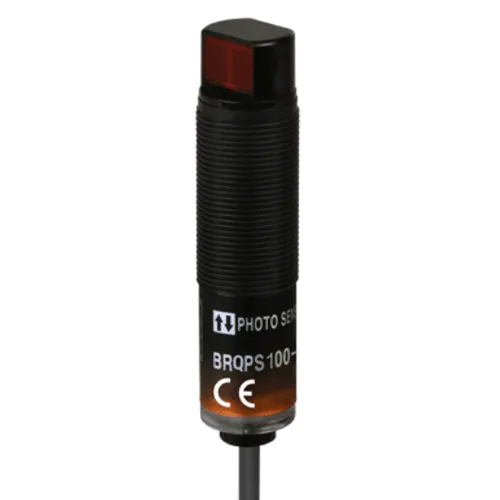

BRQPS			Боковая	Пластик	Устойчивость к высоким температурам, огнестойкость

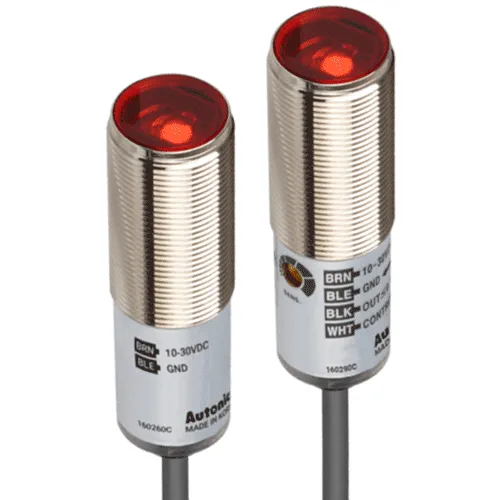

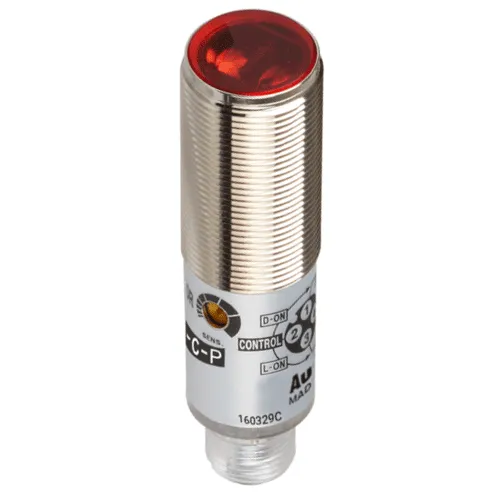

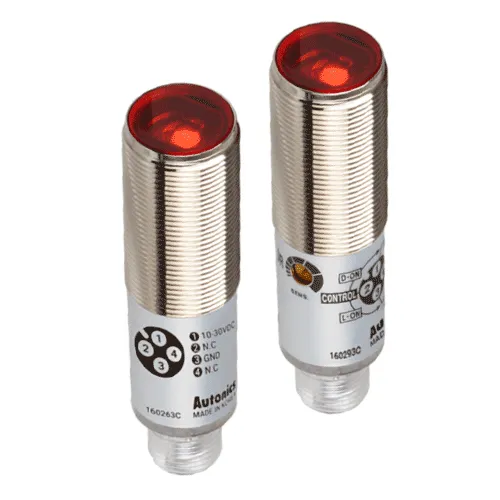

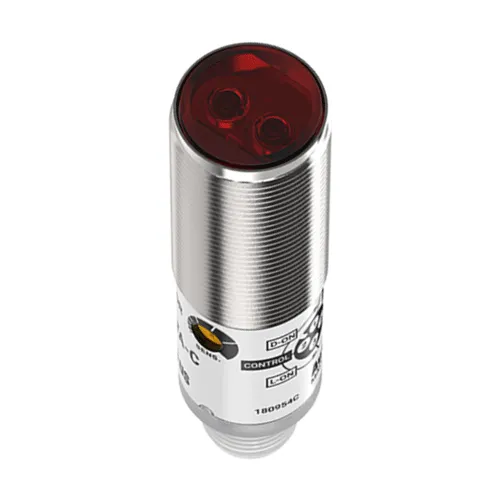

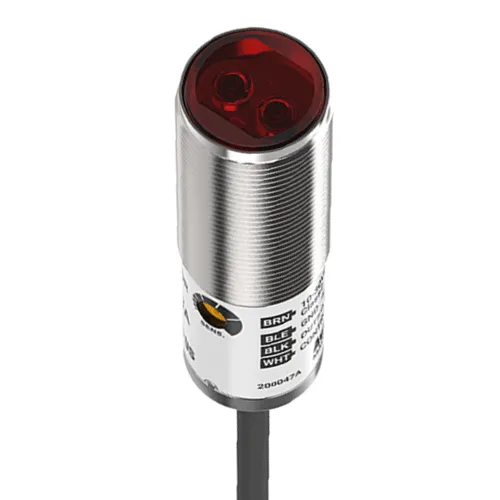

BRQM			Фронтальная	Никелированная латунь	Высокая прочность,  устойчивость к воздействию деформации
BRQT			Фронтальная	Нержавеющая сталь 316L	Высокая устойчивость к деформации и коррозии

Принцип работы фотоэлектрических датчиков BRQ

У фотоэлектрических датчиков серии BRQ принцип работы основан на приеме светового луча. Самый лучший вариант – использование единого комплекта передатчика и приемника светового сигнала, рассчитанных на совместную работу. Все устройства подобного типа можно разделить на такие виды:

• Фотодатчики на пересечение луча. В данном случае срабатывание происходит из-за перекрытия светового потока при перемещении объекта или изменения его размеров. Такие устройства обычно работают в паре – передатчик и приемник. Первый из них формирует пучок света, а второй контролирует его изменения;
• Фотодатчики диффузионного типа. В этом случае свет на приемник попадает после отражения от объекта контроля. При таком методе обычно передатчик и приемник выполняют в одном корпусе;
• фотодатчики рефлекторного типа, работают с отраженным световым потоком, для чего используется специальная пластина (рефлектор). Применение поляризационного фильтра позволяет таким датчикам воспринимать только отраженный от рефлектора сигнал.

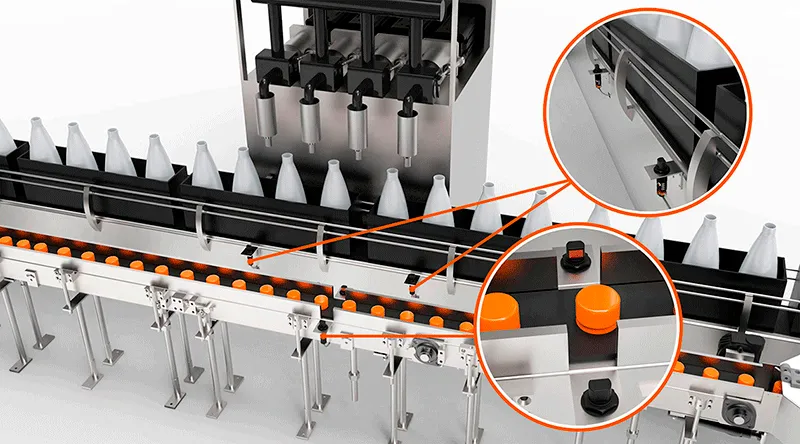

Области применения фотоэлектрических датчиков BRQ

Первоочередное назначение фотоэлектрических датчиков – использование в системах промышленной автоматизации. Однако учитывая универсальность этих изделий, они могут применяться и для других целей. Среди возможных областей следует отметить:

• автомобилестроение;
• медицина и фармацевтическая промышленность;
• производство тары для упаковки продуктов, а также автоматизация процесса упаковки;
• пищевая промышленность, упаковка и логистика готовой продукции;
• машиностроительная промышленность;
• химическая промышленность, производство пластмассы и резинотехнических изделий;
• логистика.

Основные характеристики фотодатчиков BRQ

• Расстояние срабатывания
  • Датчики на прерывание оптического луча: 5 м, 20 м, 30 м;
  • Датчики с отражением от рефлектора (со встроенным поляризационным фильтром): 3 м;
  • Датчики с отражением от объекта (диффузионное отражение): 100 мм; 400 мм; 1 м;
• Объект обнаружения
  • Датчики на прерывание луча: непрозрачный материал >Ø7 мм;
  • Датчики с отражением от рефлектора: непрозрачный материал >Ø75 мм;
  • Датчики с отражением от объекта: непрозрачный, полупрозрачный материал;
• Источник света: красный светодиод 660 нм (инфракрасный светодиод 850 нм для рефлекторных датчиков);
• Варианты выходов управления: NPN, PNP, открытый коллектор;
• Напряжение питания: 10…30В DC ±10%;
• Температура среды: -25ºС…60ºС;
• Степень защиты
  • серии BRQT: IP67 (стандарт МЭК), степень защиты IP69K (стандарт DIN);
  • серии BRQM, BRQP: IP67 (стандарт МЭК).

Возможные ограничения

Хоть датчики отличаются надежностью и могут эксплуатироваться в разнообразных условиях, необходимо соблюдать некоторые требования, облегчающие их применение:

• время отклика сенсоров составляет 1 мс, тем не менее, при подаче питания на него и работающие с ним совместно устройства, напряжение в первую очередь должно поступать на датчик;
• существуют ограничения по величине допустимой освещенности, поэтому не стоит направлять мощные источники света непосредственно на приборы. Кроме того, во избежание паразитной засветки лучше всего использовать дополнительные защитные кожухи и щитки;
• соединительные кабели от датчиков для лучшей помехоустойчивости следует прокладывать в стороне от цепей питания мощных потребителей и высокого напряжения;
• если нагрузка по выходу датчиков носит индуктивный характер, лучше всего принять дополнительные меры защиты от бросков напряжения при включении/выключении нагрузки или питания.

Документация

Полная информация о фотоэлектрических датчиках серии BRQ, инструкции по установке и настройке находятся в документации:

• Каталог фотодатчиков серии BRQ
• Руководства пользователя
  • Датчики с фронтальной чувствительной поверхностью BRQT, BRQM, BRQP
  • Датчики с боковой чувствительной поверхностью BRQPS
• Технический паспорт на датчики серии BRQ
