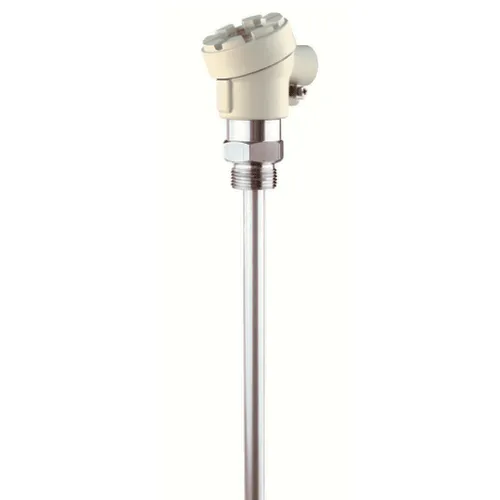

Емкостные уровнемеры для сыпучих материалов NivoCAP в Москве
Преобразователь уровня NivoCap предназначен для работы с широким спектром продуктов, как жидкостей, так и сыпучих материалов. Прибор хорошо адаптирован к работе в стандартных/высокотемпературных условиях и отлично выглядит в качестве экономного решения по измерению уровня в емкостях стандартной формы.
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-415-2
Емкостный датчик уровня NIVOCAP CBP-415-2 для контроля уровня жидкости.
|
194 556 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTT-327-4
Емкостный датчик уровня NIVOCAP CTR-CTT-CTT-327-4 для контроля уровня жидкости.
|
152 573 руб./шт
-
+
Заказать
|
||||||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CHP-310-2
Емкостный датчик уровня NIVOCAP CHP-310-2 для контроля уровня жидкости.Высокотемпературное исполнение.
|
130 809 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CHC-228-2
Емкостный датчик уровня NIVOCAP CHC-228-2 для контроля уровня жидкости.Высокотемпературное исполнение.
|
146 276 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-230-2
Емкостный датчик уровня NIVOCAP CBP-230-2 для контроля уровня жидкости.
|
145 061 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-213-2
Емкостный датчик уровня NIVOCAP CTP-213-2 для контроля уровня жидкости.
|
120 203 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-207-2
Емкостный датчик уровня NIVOCAP CTP-207-2 для контроля уровня жидкости.
|
116 557 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-205-2
Емкостный датчик уровня NIVOCAP CTP-205-2 для контроля уровня жидкости.
|
115 452 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-220-2
Емкостный датчик уровня NIVOCAP CBP-220-2 для контроля уровня жидкости.
|
139 095 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CPP-220-2
Емкостный датчик уровня NIVOCAP CPP-220-2 для контроля уровня жидкости.Высокотемпературное исполнение.
|
156 330 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-310-2
Емкостный датчик уровня NIVOCAP CBP-310-2 для контроля уровня жидкости.
|
128 489 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CHP-308-2
Емкостный датчик уровня NIVOCAP CHP-308-2 для контроля уровня жидкости.Высокотемпературное исполнение.
|
129 704 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-324-2
Емкостный датчик уровня NIVOCAP CTP-324-2 для контроля уровня жидкости.
|
122 081 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-327-2
Емкостный датчик уровня NIVOCAP CTP-327-2 для контроля уровня жидкости.
|
123 849 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTT-306-2
Емкостный датчик уровня NIVOCAP CTR-CTT-306-2 для контроля уровня жидкости.
|
116 999 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-320-2
Емкостный датчик уровня NIVOCAP CBP-320-2 для контроля уровня жидкости.
|
134 455 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-208-2
Емкостный датчик уровня NIVOCAP CTP-208-2 для контроля уровня жидкости.
|
117 220 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-312-2
Емкостный датчик уровня NIVOCAP CTP-312-2 для контроля уровня жидкости.
|
114 900 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-213-2 !L=1250mm
Емкостный датчик уровня NIVOCAP CBP-213-2 !L=1250mm для контроля уровня жидкости.
|
134 897 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-210-2
Емкостный датчик уровня NIVOCAP CBP-210-2 для контроля уровня жидкости.
|
133 129 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-209-2
Емкостный датчик уровня NIVOCAP CTP-209-2 для контроля уровня жидкости.
|
117 772 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-210-2
Емкостный датчик уровня NIVOCAP CTP-210-2 для контроля уровня жидкости.
|
118 435 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-202-2
Емкостный датчик уровня NIVOCAP CBP-202-2 для контроля уровня жидкости.
|
128 378 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-315-2
Емкостный датчик уровня NIVOCAP CTP-315-2 для контроля уровня жидкости.
|
116 667 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-310-4
Емкостный датчик уровня NIVOCAP CBP-310-4 для контроля уровня жидкости.
|
151 579 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-218-2
Емкостный датчик уровня NIVOCAP CTP-218-2 для контроля уровня жидкости.
|
123 186 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-307-2 !L=603mm
Емкостный датчик уровня Nivocap CTP-307-2 !L=603mm для контроля уровня жидкости.
|
111 917 руб./шт
-
+
Заказать
|
||||||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CFP-109-0
|
28 725 руб./шт
-
+
Заказать
|
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CFP-120-0
|
35 575 руб./шт
-
+
Заказать
|
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-304-2
Емкостный датчик уровня Nivocap CTP-304-2 для контроля уровня жидкости.
|
110 149 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-211-2
Емкостный датчик уровня NIVOCAP CBP-211-2 для контроля уровня жидкости.
|
133 681 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-205-2
Емкостный датчик уровня NIVOCAP CBP-205-2 для контроля уровня жидкости.
|
130 146 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-217-2
Емкостный датчик уровня NIVOCAP CTP-217-2 для контроля уровня жидкости.
|
122 523 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-308-2
Емкостный датчик уровня Nivocap CTP-308-2 для контроля уровня жидкости.
|
112 580 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-320-2
Емкостный датчик уровня NIVOCAP CTP-320-2 для контроля уровня жидкости.
|
119 650 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-316-2
Емкостный датчик уровня NIVOCAP CBP-316-2 для контроля уровня жидкости.
|
132 024 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CTP-220-4
Емкостный датчик уровня NIVOCAP CTP-220-4 для контроля уровня жидкости.
|
147 491 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-212-2
Емкостный датчик уровня NIVOCAP CBP-212-2 для контроля уровня жидкости.
|
134 344 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-213-2
Емкостный датчик уровня NIVOCAP CBP-213-2 для контроля уровня жидкости.
|
134 897 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: CBP-315-2
Емкостный датчик уровня NIVOCAP CBP-315-2 для контроля уровня жидкости.
|
131 472 руб./шт
-
+
Заказать
|
||||||||||||||||||||
Назначение емкостных уровнемеров сыпучих материалов NivoCap
Прибор NivoCap относится к измерителям уровня емкостного типа и работает по двухпроводной схеме. Основан на принципе измерения электрической емкости датчика. Особенностью емкостного преобразователя уровня является то, что его требуется «обучить» работе в конкретной среде измерения, зафиксировав две контрольные точки уровня продукта. Уровнемеры такого типа обладают высоким порогом чувствительности, что дает им преимущество перед многими другими приборами, на диапазон измерения которых может сильно влиять наличие мертвой зоны.
Конструкция прибора не содержит особых излишеств, что сказывается на его цене. При этом приборы находят применение в измерении уровня самых разных материалов.
Прибор имеет набор средств, необходимых для сопряжения с внешними устройствами по цифровому протоколу HART либо при помощи аналогового выхода. Также NivoCap можно заказать в обычном, высокотемпературном и взрывобезопасном исполнениях.
Преимущества NivoCap
Емкостной измеритель уровня NivoCap обладает рядом достоинств:
- Высокий порог чувствительности, дающий возможность качественного измерения при низком уровне продукта;
- Применение в качестве измерителя уровня как жидких, так и сыпучих твердых материалов;
- Достаточно низкая цена;
- Небольшая инерционность прибора, позволяющая нормализовать ситуацию с ложными срабатываниями;
- Измерение уровня непроводящих продуктов с низкой диэлектрической проницаемостью, вплоть до εr=1,5;
- Возможность программирования на месте;
- Срок гарантии 5 лет.
Емкостной преобразователь уровня NivoCap хорошо подходит в качестве экономного решения задач по измерению уровня проводящих и непроводящих жидкостей, а также сыпучих материалов. Для конкретного применения NivoCap легко подобрать нужную комплектацию.
Принцип работы емкостного измерителя уровня Nivocap
Емкостной измеритель уровня NivoCap построен на принципе оценки уровня продукта в резервуаре с помощью измерения электрической емкости своего датчика. Активный зонд прибора и стена емкости (либо заземленный второй зонд, в случае если стена емкости непроводящая) образуют собой пластины конденсатора.
 |
|
С0 - исходная емкость конденсатора СТ - конечная емкость конденсатора ΔС - разница емкостей |
По мере заполнения резервуара продуктом изменяется относительная диэлектрическая проницаемость между этими «пластинами». В результате этого изменяется и емкость образованного таким образом конденсатора. В таком случае, исходная емкость конденсатора будет С0, а конечная (при заполненном резервуаре) СТ. Эти данные измеряются и заносятся в память прибора во время так называемого «обучения». Прибор отмечает изменение емкости конденсатора при увеличении/уменьшении уровня измеряемой среды. Полученное значение пропорционально преобразуется прибором в выходной сигнал. Получается, что показания прибора по отношению к изменению уровня продукта и емкости прямо пропорциональны.
У емкостных уровнемеров в качестве одного из основных отмечается такое достоинство, как высокий порог чувствительности. Благодаря этому свойству, NivoCap проводит качественные измерения при низких значениях уровня продукта.
При отсутствии прямой пропорциональной связи между изменением емкости и изменением уровня продукта, может быть применена 32-точечная линеаризация. Также прибор может быть запрограммирован на вычисление и передачу данных по объему и весу продукта.
Диагностика NivoCap
NivoCap имеет свои средства диагностики. Он может комплектоваться модулем отображения и программирования SAP-202, на который выводятся:
- Диагностические сообщения о внутренних ошибках уровнемера;
- Информация об ошибках программирования устройства.
Сигналы ошибок также можно отследить по аналоговому выходу 4…20 мА.
Применение NivoCap
NivoCap предназначен для измерения уровня (объема) непроводящих и проводящих жидких сред, а также сыпучих твердых материалов. Например:
- Жидкие газы
- Топливо, масло
- Спирты
- Вода
- Гранулы
 |
Промышленная подготовка воды |
NivoCap находит применение в различных областях:
- Химическая промышленность
- Пищевая промышленность
- Фармацевтическая промышленность
- Порошки, липкие среды
- Гранулы, шарики
Емкостной преобразователь уровня NivoCap находит широкое применение в разных сферах. Благодаря своей высокой чувствительности и разумной цене, уровнемер NivoCap является оптимальным выбором для измерения уровня продукта в стандартных резервуарах.
При заказе прибора следует обращать внимание на его комплектацию, которая в целом зависит от условий работы. Для правильной работы должно выполняться условие параллельности активного зонда и стенки резервуара, либо же второго зонда. В противном случае прибор не сможет проявить все свои лучшие качества.
Так, например, в некоторых случаях при измерении уровня необходимо использовать второй зонд. Второй зонд требуется при работе с:
- Емкостями сферической, необычной формы
- Непроводящими продуктами
- Резервуарами, стены которых изготовлены из слабопроводящих или непроводящих материалов
- Емкостями без строго вертикальных стен (даже если они из проводящих материалов)
В зависимости от высоты резервуара и нагрузки на зонд, нужно выбирать соответствующее исполнение. Для невысоких резервуаров и емкостей под давлением лучше подойдет штыревой зонд. Для измерения в диапазоне до 20 м следует выбирать кабельное исполнение зонда. Оба варианта доступны в высокотемпературном исполнении. Для работы в высоких резервуарах с продуктами, которые могут оказывать большую вертикальную нагрузку на зонд (до 45кН), можно заказать высокопрочное исполнение зонда.
Также необходимо правильно выбирать покрытие зонда для работы с конкретным продуктом. Неправильный выбор может помешать измерению. Для работы с проводящими материалами активный зонд должен быть изолированным. В этом случае будет не важно, какое значение относительной диэлектрической постоянной будет у продукта. С непроводящими же материалами можно применять как изолированный, так и неизолированный зонды. Только в этом случае значение относительной диэлектрической постоянной продукта должно быть выше εr=1,5.
Наилучшим применением для емкостного уровнемера NivoCap будет его использование для работы в резервуарах стандартной формы со строго вертикальными стенами, где не потребуется использование второго зонда.
Прибор должен быть защищен от перегрева (прямых солнечных лучей или иных тепловых излучений). Также нежелательно устанавливать прибор вблизи сильных электромагнитных полей.
Характеристики NivoCap
Емкостной измеритель уровня NivoCap представлен модельным рядом из нескольких исполнений. Расширенные характеристики для каждого из исполнений, диаграммы по температуре и давлению, а также параметры взрывобезопасного исполнения NivoCap представлены ниже.
Возможные исполнения зонда: штырьевое, кабельное, высокопрочное.
| Измеряемый уровень | 1…20 м (Штырьевое исп. 0,2…3 м) |
|
| Материал частей приборов | Присоединение к процессу | Нержавеющая сталь DIN 1.4571 |
| Зонда | Штырьевое исп.: Полное или частичное покрытие PFA зонда из нержавеющей стали DIN 1.4571 Кабельное исп.: Полное или частичное покрытие FEP кабеля из нержавеющей стали Высокопрочное исп.: PE покрытие стального кабеля |
|
| Материал корпуса прибора | Корпус из алюминия или пластика, корпус из армированного стекловолокна | |
| Температура продукта (подробнее на диаграмме) | обычное исполнение: -30°C…+130°C высокотемпературное исполнение: -30°C…+200°C высокопрочное исп.: -30°С…+80°C |
|
| Давление процесса (подробнее на диаграмме) | Максимальное: 16 бар (Штырьевое исп.: 40 бар при +20°C) |
|
| Температура окружающей среды (подробнее на диаграмме) | -25°C…+70°C | |
| Максимальная вертикальная нагрузка на зонд | Кабельное исп.: 7,7 кН Высокопрочное исп.: 45 кН |
|
| Емкостное насыщение зонда | ~ 600 пФ/м (Кабельное исп. ~ 200 пФ/м) | |
| Выходы с прибора | Аналоговый: 4…20 мА (3,9…20,5 мА), Rmax=Ut-11,4В/0,02А изолированный, с защитой от подключения питания противоположной полярности | |
| Подключение тестового вольтметра для местного отображения сигнала на выходе в клеммы под кабель Ø 2 мм. 1 мВ выходного напряжения соответствует 1 мА выходного тока | ||
| Модуль программирования и отображения SAP-202, 6-значный дисплей на жидких кристаллах для отображения, кнопки для программирования, барграф | ||
| HART протокол, с подключаемым резистором не менее 250 Ом | ||
| Аналоговый выход напряжения для тестирования показаний прибора | Показания вольтметра в 1 мВ соответствуют показанию прибора 1 мА | |
| Диапазон изменения в емкости при измерении | 10 пФ, или 10% (min SPAN) | |
| Время задержки срабатывания прибора | 0, 3, 6, 10, 30, 60, 100, 300 сек | |
| Индикация сигнала ошибки | Мигание светодиодов «COM» и «VALID» и передача аналогового выходного сигнала значением 3,8 или 22 мА, выбранного на приборе для индикации сигнала ошибки | |
| Питание прибора / потребляемая мощность | 12…36 В, постоянное, максимально 22 мА, / 48…800 мВт | |
| Точность прибора | ±0,3 % (от длины применяемого зонда прибора) | |
| Температурный коэффцициент поправки на точность прибора | ±0,02% на °C | |
| Электрическое подключение к прибору | Сальниковый ввод Pg16, M20x1,5 или 2х1/2” NPT для защиты кабельного ввода. Экранированный кабель диаметром 8…15 мм, 6…12 мм, 9,5…10 мм с жилами сечением 0,5…1,5 мм2 | |
| Механическое присоединение к емкости | 1” NPT или BSP (коническая или трубная резьбы) Высокопрочное исп. 1/2” NPT или BSP |
|
| Электрическая защита прибора | Зонд IP68, корпус прибора IP67 | |
| Механическая защита прибора | Класс защитны III | |
| Вес прибора | Штырьевое исп.: 2,3 кг с зондом длиной 0,5 м Кабельное исп.: 1,9 кг с зондом длиной 3 м Высокопрочное исп.: 4,5 кг с зондом длиной 3 м |
|
Диаграммы температуры и давления
| Температурная диаграмма | |
 |
 |
| Обычное исполнение | Высокотемпературное исполнение |
| Диаграмма давления |
 |
Параметры взрывобезопасного исполнения
|
Ex-маркировка моделей |
(Ех) II 1G EEx ia IIB T6 |
|
Предельные значения искробезопасности |
Ci ≤ 15 нФ, Li ≤ 200 мкГн, Ui ≤ 30 В, Ii ≤ 140 мА, Pi ≤ 1 Вт |
|
Подача питания |
Uo < 30 В, Io < 140 мА, Po < 1 Вт |
Документация
Расширенные технические характеристики преобразователя уровня, габаритные размеры прибора и зондов, а также данные для заказа приведены здесь: Каталог емкостной преобразователь уровня NivoCap.
Инструкции по монтажу, настройке и программированию, дополнительных опциях представлены в документации на NivoCap:
- Руководство по эксплуатации
- Инструкции по установке и программированию
- Паспорт на емкостные уровнемеры NivoCAP
Сертификаты
- Взрывобезопасность: ATEX
- Механическая защита: IP67 для корпуса и IP68 для зонда
