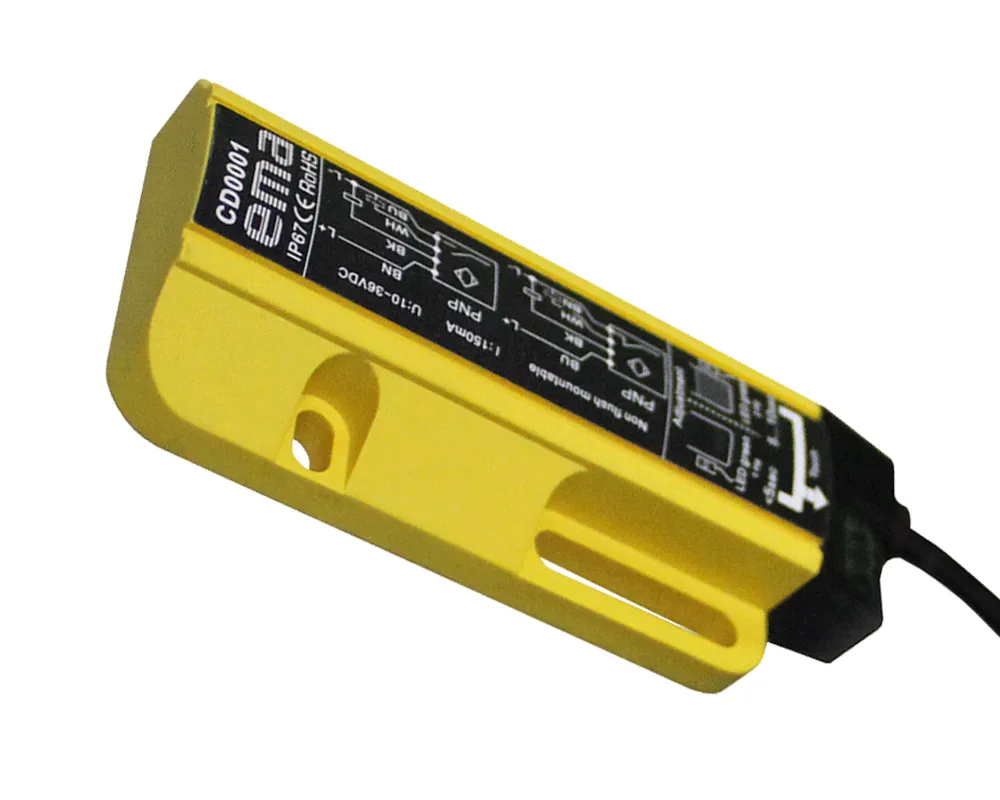

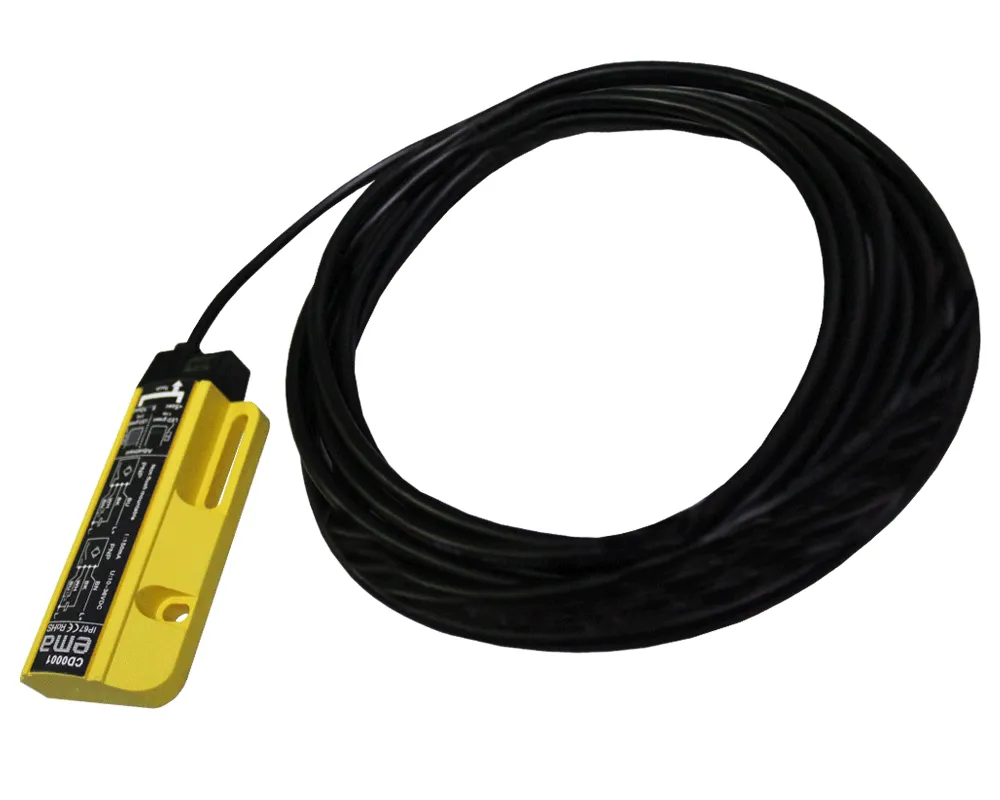

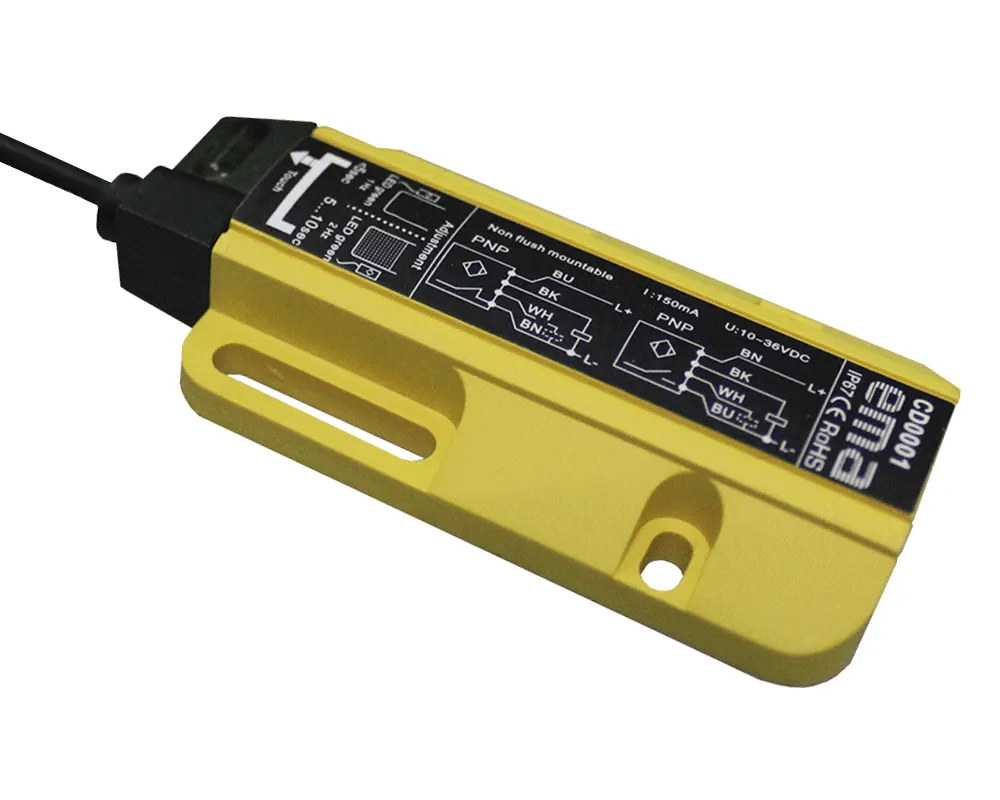

Емкостные неинвазивные сигнализаторы уровня жидкости EMA CD

Назначение емкостных неинвазивных сигнализаторов уровня EMA CD

Емкостной сигнализатор уровня EMA CD представляет собой компактное устройство для контроля предельных значений уровня в емкостях, изготовленных из стекла или пластика. В основе его работы лежит инновационная технология, которая позволяет расширить диапазон чувствительности до 25 мм. За счет этого обеспечивается бесконтактное срабатывание, которое можно настроить на среды с различной диэлектрической проницаемостью.

Для ввода в эксплуатацию неинвазивного датчика достаточно установить прибор на стенку бака или трубку байпасной колонки с помощью специальных хомутов. Конфигурация сенсора довольно проста, требуется лишь выбрать алгоритм работы (НО или НЗ) и настроить чувствительность. Высокая степень защиты корпуса IP67 позволяет использовать модель как в лабораторных, так и в промышленных условиях.

Преимущества и особенности емкостного датчика уровня жидкости EMA серии CD

Емкостной датчик уровня жидкости EMA серии CD – это гибкое и эффективное решение для различных задач без изобретения громоздких конструкций и нарушения целостности емкостей и труб. Среди его главных достоинств следует выделить:

• Широкая зона срабатывания: до 25 мм.
• Мгновенная настройка в одно касание специальной металлической пластиной.
• Для установки на бак нужно лишь приложить и закрепить датчик к стенке на нужном уровне. Такой монтаж дает возможность при необходимости оперативно заменить или переустановить устройство на другую емкость.
• Высокая степень защиты корпуса. Конструкция полностью герметична.
• Компактные габаритные размеры.
• Наличие светодиодов для индикации состояния.
• Встроенные электрические защиты: перегрузка, КЗ, обратная полярность тока.

Прибор успешно работает с жидкими средами, гранулами и порошками. Есть только одно ограничение, которое заключается в невозможности работы с металлическими емкостями. Это важно учесть при выборе.

Принцип работы неинвазивных датчиков уровня серии CD

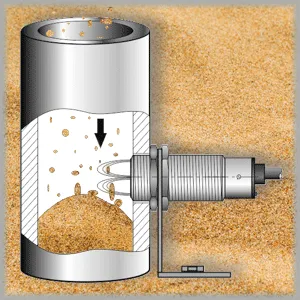

Датчик уровня серии CD по принципу действия относится к емкостному типу приборов. Срабатывание устройства происходит на основе фиксации разницы между значениями диэлектрической проницаемости контролируемой среды и воздуха. Чувствительным элементом является поверхность датчика, которая вместе со стенками сосуда образует конденсатор. При этом в зависимости от уровня среды в контролируемой зоне изменяется значение емкости конденсатора. Величина изменения определяется диэлектрической проницаемостью вещества, которое попадает в контролируемую зону.

Настройка порога срабатывания (чувствительности) и алгоритма работы выполняется с помощью специального магнита, который необходимо приложить к контактной поверхности. За счет этого есть возможность быстрого конфигурирования без демонтажа или опустошения емкости. Например, если на стенку налипла грязь, что привело к изменению диэлектрической проницаемости, датчик можно просто переобучить. Это займет несколько секунд.

Сигнализаторы уровня EMA CD отлично подходят для монтажа на трубку пластикового или стеклянного индикатора уровня. Данная модернизация превращает визуальное устройство в многоточечный сигнализатор уровня, что открывает возможность интеграции в систему АСУТП.

Применение накладного датчика уровня EMA CD

Накладной датчик уровня EMA серии CD может быть использован на химических предприятиях, пищевых производствах, в лабораториях и других отраслях, где рабочей жидкостью являются:

• чистая и грязная вода;
• хладагенты;
• масла;
• дизель, бензин;
• растворители и пр.

Прибор отлично подойдет для емкостного оборудования из стеклянных и пластиковых материалов. Под эти параметры подходят следующие виды тары:

• уровнемерная трубка;
• байпасные прозрачные индикаторы;
• еврокуб;
• бочки из пластика;
• аквариумные комплексы.

С помощью сигнализаторов определяют достижение жидкостью минимального или максимального уровня, а также фиксируют наличие жидкости в трубопроводе.

Технические характеристики емкостного бесконтактного датчика уровня CD

• Рабочий диапазон: до 25 мм ±10% с возможностью регулировки
• Выходные каналы: PNP, NPN
• Напряжение питания: 10…36 В DC
• Ток нагрузки: 200 мА
• Температура эксплуатации: -25…+80°C
• Частота переключений: 5 Гц
• Электрическое подключение: опционально, кабель или коннектор
• Встроенные электрические защиты
• Степень защиты: IP67

Габаритные размеры

Кабельное присоединение CD0001, CD0002

Разъемное присоединение CD0003, CD0004

Видео

Сертификаты

• Декларация соответствия ТР ТС 020/2011 на емкостные датчики EMA

Документация

• Каталог емкостных сигнализаторов уровня жидкости EMA
• Лист технических данных EMA CD
• Руководство по эксплуатации EMA CD
• Технический паспорт на неинвазивные сигнализаторы уровня EMA CD
