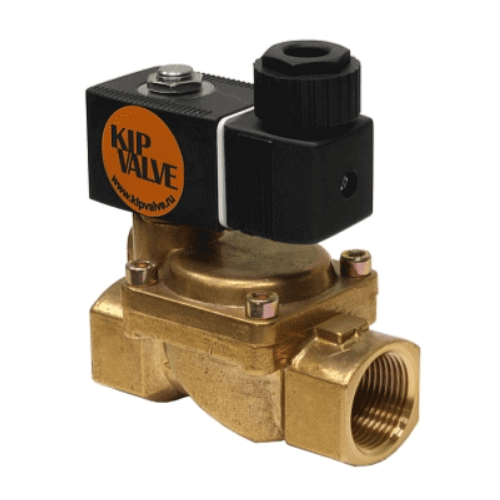

Электромагнитные клапаны для систем под давлением серии WTR224B в Москве

Назначение клапанов WTR224B

Соленоидные клапаны относят к приборам, выполняющим команды на открытие и перекрытие потока жидкости (газа) с получением аналогового электрического сигнала. Встроенная в клапан плавающая мембрана не связана напрямую с катушкой, в рабочем состоянии нормально открытое или нормально закрытое положение обеспечивается разницей давления и силой пружины. Прибор применяется в системах подачи жидких и газообразных сред как запирающий элемент управления.

Преимущества использования WTR224B

Эксплуатационные преимущества и возможности использования соленоидного клапана KIPVALVE возникают из особенностей его конструкции и принципа работы:

• Перекрытие подачи среды обеспечивается за счет ее же давления в положении NC.
• Клапан устанавливается на резьбовые соединения разных размеров в широком диапазоне  G1/4” (DN 8) – G2" (DN 50).
• Небольшие габариты позволяют легко подобрать устройство под определенные условия, катушка имеет небольшую мощность.
• Клапан потребляет минимум энергии, так как срабатывание происходит при открытии перепускного отверстия, а не за счет перемещения мембраны сердечником полностью.
• Использование в конструкции латуни и нержавеющей стали в сочетании с катушкой малой мощности позволяет производителю устанавливать доступную цену в сравнении с более ранними сериями.

Обслуживание устройств производится с использованием сменных ремонтных комплектов с возможностью оперативно изменить параметры в зависимости от параметров рабочей среды.

Принцип работы электромагнитных клапанов WTR224B

Соленоидные клапаны 2/2 ходовые KIPVALVE WTR224B конструктивно оборудованы плавающей мембраной, в нормальном положении перекрывающей или оставляющей открытым рабочее отверстие. Для клапанов типа НЗ (нормально закрытых) имеется типовое решение конструкции и принципа действия:

• При отключенном напряжении и отсутствии сигнала давление в полостях с обеих сторон мембраны уравновешено, но благодаря характерной форме мембраны и воздействию пружины мембрана перекрывает седло клапана.
• Работа соленоидного на открытие возникает при подаче сигнала – под напряжением сердечник катушки движется, происходит открытие пилотного отверстия с изменением давления снизу и смещением мембраны и открытием седла.
• Непрямым клапан называется из-за отсутствия прямой механической связи между сердечником и мембраной.
• Срабатывание происходит за счет эффекта разницы давления рабочей среды на портах клапана.

Соленоидный клапан нормально открытый NO обеспечивает свободный пропуск жидкости и газа через седло и держит магистраль под давлением на выходе.

Соленоидный клапан нормально закрытый NC обеспечивает перекрытие выхода среды при отсутствии управляющего сигнала и перекрывает поступление жидкости и газа в магистраль.

Для срабатывания соленоидного клапана необходимо перемещение сердечника соленоида, которое инициируется электромагнитной индукцией в обмотке катушки при подаче на нее напряжения 24 – 110 – 220 в зависимости от модели клапана.

Область применения соленоидного клапана WTR224B

Электромагнитный соленоидный клапан KIPVALVE по особенностям конструкции и принципу действия – управляемо запирающее устройство, способное работать с жидкостями, газами и ограниченно вязкими веществами в широком диапазоне температур при условии присутствия давления с одной стороны (вход/выход). При отсутствии сигнала положение сердечника соленоида остается неизменным в соответствии с нормальной позицией NO или NC.

Благодаря способности самостоятельно поддерживать одно из положений и откликаться при поступлении сигнала, клапан соленоидный KIPVALVE применяется в быту и промышленности:

• Системы водоснабжения технические, бытовые, промышленные.
• Системы подачи активного жидкого и газообразного вещества для автоматического пожаротушения.
• Системы отопления с управляемым контуром давления и подачи теплоносителя, в том числе с термопарами и терморегуляторами.
• Парогенераторы, технологические емкости, расширительные и накопительные баки, резервные емкости под управлением систем диспетчеризации с автоматическим и полуавтоматическим срабатыванием.

Для перехода клапана из нормального положения в активное, достаточно поступления электрического сигнала. Длительность удержания в рабочем положении определяется только длительностью подачи напряжения на соленоид. После отключения питания катушки клапан возвращается в нормально закрытое/открытое положение в зависимости от типа.

Технические характеристики клапанов WTR224B

Характеристики непрямого электромагнитного соленоидного клапана KIPVALVE WTR224B позволяют использовать его в нормальных и агрессивных средах, в широком диапазоне температур и давления.

• Типы клапана: нормально закрытый NC / нормально открытый NO
• Рабочее давление: 0,25…16 / 0,5…16 / 0,6…16 бар
• Вязкость рабочей среды: 21 мм²/с (21 сСт)
• Напряжение питания катушки: 24 В DC, 24 В AC, 110 В AC, 220 В AC
• Класс изоляции катушки: H (+180°С)
• Температура рабочей среды
  • для уплотнения NBR: -20…+85°С
  • для уплотнения FKM (FPM, VITON): -20…+130°С
• Температура окружающей среды: -20…+50°С
• Материал корпуса: кованая латунь BS; нержавеющая сталь SS
• Материал мембраны: NBR (нитрил-бутадиеновая резина); FKM (фторэластомер), то же что и FPM, VITON – стандарт
• Продолжительность включения (работы): ПВ 100%

Габаритные размеры

В таблицах представлены типоразмеры клапанов KIPVALVE WTR224B в соответствии с модельным рядом производителя.

Документация

Чтобы узнать больше о клапанах KIPVALVE, предлагаем изучить представленную техническую документацию.

• Руководство по эксплуатации соленоидных клапанов WTR224b
• Паспорт на электромагнитные клапаны Kipvalve WTR224B
